[Tutorial] Como fazer rodas com tampas de electricidade

[microbyte]

Olá pessoal

Bom, venho aqui mostrar-vos as rodas que tenho andado a fazer para o desafio "Ajudar o Pai Natal"...
Na verdade, ainda não estão acabadas... Contudo aqui fica já registada a patente.

Material Necessário

• Tampas de electricidade
• Braço de Servo
• Parafusos que vêm juntos com os servos

Ferramentas Utilizadas

• Dremel (ou algo do género)
• Compasso
• Chave de Estrela
• Pistola de Cola Quente

Mãos à obra...

Passo 1 Primeiro têm de arranjar tampas destas. Podem encontrar nas drogarias, "lojas dos trezentos", etc... Enfim, procurem.

Passo 2 Coloquem o "braço" do servo no centro e marquem 2 sítios para furar o plástico. Estes serão os sítios por onde vão passar os parafusos. Marquem com cuidado, é importante que coloquem o "braço" mesmo no centro, porque senão ficamos com rodas descentradas e o robô anda aos trambulhões...

Passo 3 Marquem com um compasso o sítio onde vamos furar. Este passo é fundamental, para que os desvios sejam minimizados.

Passo 4 Com uma Dremel (hobby-drill), façam os furos cuidadosamente. Furem as pontas, onde vamos agarrar o "braço" do servo. Caso decidam ficar com a saliência da tampa para dentro, não precisam de fazer aquele furo central. Eu decidi deixá-las para fora (podem dizer que fica mais feio, mas mais tarde irão perceber).

Passo 5 Está na altura de fixarmos o "braço" do servo à tampa. No meu caso, agarrei o "braço" como vêem na foto, depois, com uma chave de estrela, foi só aparafusar. Os parafusos facilmente abrem a rosca no plástico do "braço" do servo.

No fim, voltem a repetir para a(s) outra(s) roda(s), devem ficar com algo deste género:

Por esta altura já temos rodas facilmente adaptáveis a servos.
Agora faltava dar-lhe mais tracção para agarrar bem ao chão.

Upgrade #1 - Borracha

Passo 6 Arranjem umas borrachas dos limpa-pára-brisas... São perfeitas para dar tracção a estas rodas, pois tal como tinham dito, apenas o plástico tinha pouca área de contacto com o chão e o mais provável era derrapar.

Passo 7 Meçam à volta da roda e cortem o excesso...

Passo 8 Com a cola quente, vão colando a pouco e pouco a borracha à volta da tampa. Paciência... é a chave para que o trabalho saia perfeito. Devagar se vai ao longe.

Passo 9 Quando acabarem de dar a volta à roda, devem reforçar por dentro com mais um pouco de cola quente.

Novamente, voltem a repetir para a(s) outra(s) roda(s), devem ficar com algo deste género:

Bom, estamos num bom caminho, já parecem umas rodas jeitosas... Mas para mim ainda não está bom...
Falta alindar um pouco a parte de fora, pois ficou mais feia que a parte que fica para o lado do servo.

Upgrade #2 - Double it!

Passo 10 Arranjem outras tantas tampas e repitam os processos anteriores, excepto a parte do "braço" do servo.

Passo 11 Cortem 2 "cubinhos" para cada tampa, para servir de altura entre duas delas. O objectivo é que as partes feias de cada tampa fiquem para dentro (voltadas uma para a outra).

Passo 12 Podem aparafusar, ou usar cola quente para juntar os cubos à roda que tem o "braço" do servo.

Passo 13 Depois devem aparafusar a segunda tampa a estes cubos... Dica: façam primeiro um furinho com uma broca pequena para o parafuso entrar melhor.

Passo 14 Façam-no de maneira a que as duas tampas fiquem alinhadas e o menos distanciadas possível entre si.

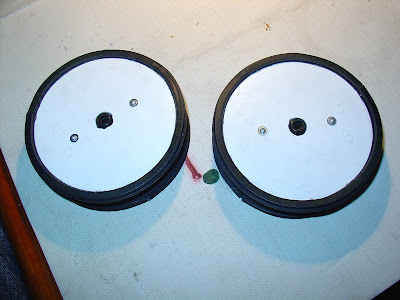

Resultado final:

E toca a rolar...
Espero que tenham gostado da ideia.


(NT: Editado com permissão do TigPT devido ao problema com as fotografias - o texto não foi alterado)

[metRo_]

Estão com muito bom aspecto, só acho que lhes falta uma borracha à volta ou algo do género se não vai ficar com uma área de contacto muito pequena.

[microbyte]

Estão com muito bom aspecto, só acho que lhes falta uma borracha à volta ou algo do género se não vai ficar com uma área de contacto muito pequena.

Calma, que isto ainda não está terminado

[TigPT]

Muito bom, continua!

[PDI]

Muito bom e um excelente tutorial como já e habito.

[microbyte]

Obrigado metRo_, TigPT e PDI

[Njay]

Sim sr., ora cá está mais uma boa ideia e boa execução !

[microbyte]

Sim sr., ora cá está mais uma boa ideia e boa execução !

Obrigado

[microbyte]

Ora bem... Actualizei aqui o tópico para vos mostrar a minha ideia para a tracção.

Ainda tenho mais um Upgrade em mente, mas como é "mariquice" vou deixar para o fim. Quando acabar o robô do Desafio Ajudar o Pai Natal, se ainda tiver tempo, faço.

[Fifas]

muito porreiro microbyte

[amando96]

sim senhor, podias era colar a borracha com cianoacrilato, cola muito bem borrachas e plasticos.

[microbyte]

Ontem andei a mexer nos álbuns picasa por causa do desafio "Ajudar o Pai Natal" e reorganizei as fotos.
Ao que parece, mudaram os URLs e agora não se vêm as fotos no 1º post.  Está uma bosta...

Fica aqui o link para o novo álbum com todas as fotografias:
http://picasaweb.google.com/ricdays/RodasComTampasDeElectricidade#

[TigPT]

Dou-te autorização para alterares apenas as imagens no primeiro tópico. Fica aqui o quote da versão antes de ser editado para o caso de haver duvidas por parte de alguém.

Olá pessoal

Bom, venho aqui mostrar-vos as rodas que tenho andado a fazer para o desafio "Ajudar o Pai Natal"...
Na verdade, ainda não estão acabadas... Contudo aqui fica já registada a patente.

Material Necessário

• Tampas de electricidade
• Braço de Servo
• Parafusos que vêm juntos com os servos

Ferramentas Utilizadas

• Dremel (ou algo do género)
• Compasso
• Chave de Estrela
• Pistola de Cola Quente

Mãos à obra...

Passo 1 Primeiro têm de arranjar tampas destas. Podem encontrar nas drogarias, "lojas dos trezentos", etc... Enfim, procurem.

Passo 2 Coloquem o "braço" do servo no centro e marquem 2 sítios para furar o plástico. Estes serão os sítios por onde vão passar os parafusos. Marquem com cuidado, é importante que coloquem o "braço" mesmo no centro, porque senão ficamos com rodas descentradas e o robô anda aos trambulhões...

Passo 3 Marquem com um compasso o sítio onde vamos furar. Este passo é fundamental, para que os desvios sejam minimizados.

Passo 4 Com uma Dremel (hobby-drill), façam os furos cuidadosamente. Furem as pontas, onde vamos agarrar o "braço" do servo. Caso decidam ficar com a saliência da tampa para dentro, não precisam de fazer aquele furo central. Eu decidi deixá-las para fora (podem dizer que fica mais feio, mas mais tarde irão perceber).

Passo 5 Está na altura de fixarmos o "braço" do servo à tampa. No meu caso, agarrei o "braço" como vêem na foto, depois, com uma chave de estrela, foi só aparafusar. Os parafusos facilmente abrem a rosca no plástico do "braço" do servo.

No fim, voltem a repetir para a(s) outra(s) roda(s), devem ficar com algo deste género:

Por esta altura já temos rodas facilmente adaptáveis a servos.
Agora faltava dar-lhe mais tracção para agarrar bem ao chão.

Upgrade #1 - Borracha

Passo 6 Arranjem umas borrachas dos limpa-pára-brisas... São perfeitas para dar tracção a estas rodas, pois tal como tinham dito, apenas o plástico tinha pouca área de contacto com o chão e o mais provável era derrapar.

Passo 7 Meçam à volta da roda e cortem o excesso...

Passo 8 Com a cola quente, vão colando a pouco e pouco a borracha à volta da tampa. Paciência... é a chave para que o trabalho saia perfeito. Devagar se vai ao longe.

Passo 9 Quando acabarem de dar a volta à roda, devem reforçar por dentro com mais um pouco de cola quente.

Novamente, voltem a repetir para a(s) outra(s) roda(s), devem ficar com algo deste género:

Bom, estamos num bom caminho, já parecem umas rodas jeitosas... Mas para mim ainda não está bom...
Falta alindar um pouco a parte de fora, pois ficou mais feia que a parte que fica para o lado do servo.

Upgrade #2 - Double it!

Passo 10 Arranjem outras tantas tampas e repitam os processos anteriores, excepto a parte do "braço" do servo.

Passo 11 Cortem 2 "cubinhos" para cada tampa, para servir de altura entre duas delas. O objectivo é que as partes feias de cada tampa fiquem para dentro (voltadas uma para a outra).

Passo 12 Podem aparafusar, ou usar cola quente para juntar os cubos à roda que tem o "braço" do servo.

Passo 13 Depois devem aparafusar a segunda tampa a estes cubos... Dica: façam primeiro um furinho com uma broca pequena para o parafuso entrar melhor.

Passo 14 Façam-no de maneira a que as duas tampas fiquem alinhadas e o menos distanciadas possível entre si.

Resultado final:

E toca a rolar...
Espero que tenham gostado da ideia.
