Não é bem robotica...mas aqui fica uma CNC home made
« em: 30 de Novembro de 2009, 06:18 »
Boas,

Para já aqui fica algumas imagens e um vídeo da minha CNC router/milling table, assim que tiver tempo
coloco o resto.

Com excepção dos blocos lineares,  todo o resto foi concebido e construído por mim.

O vídeo:
CNC_01.wmv Small | Large

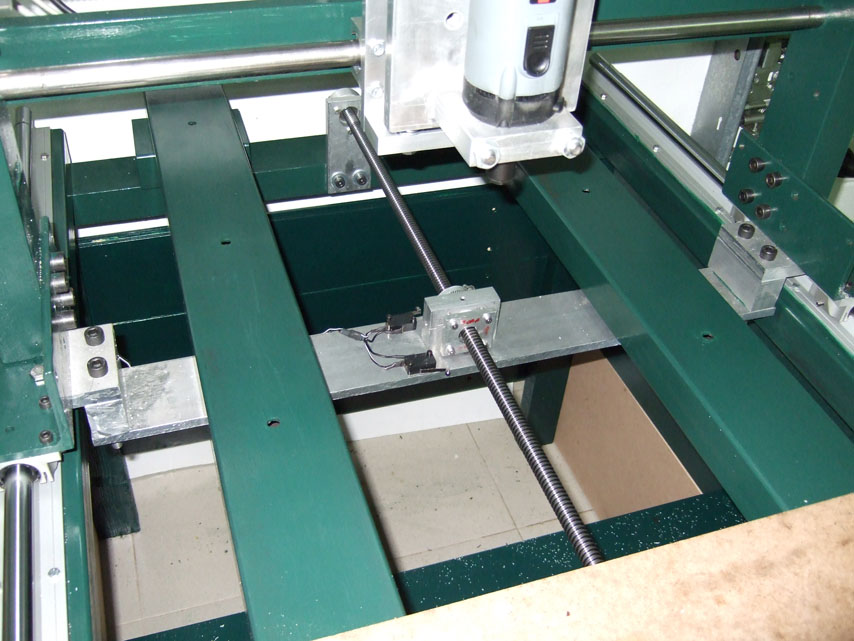

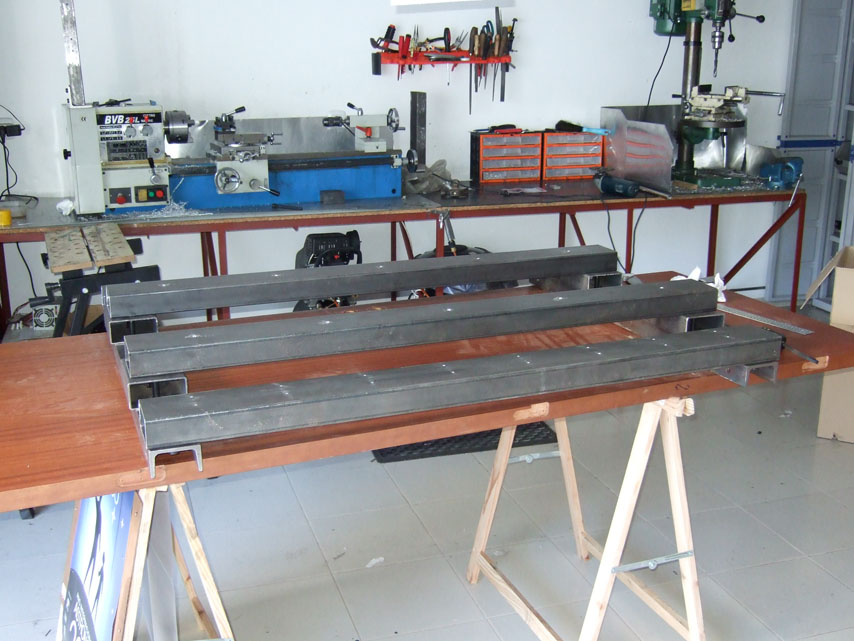

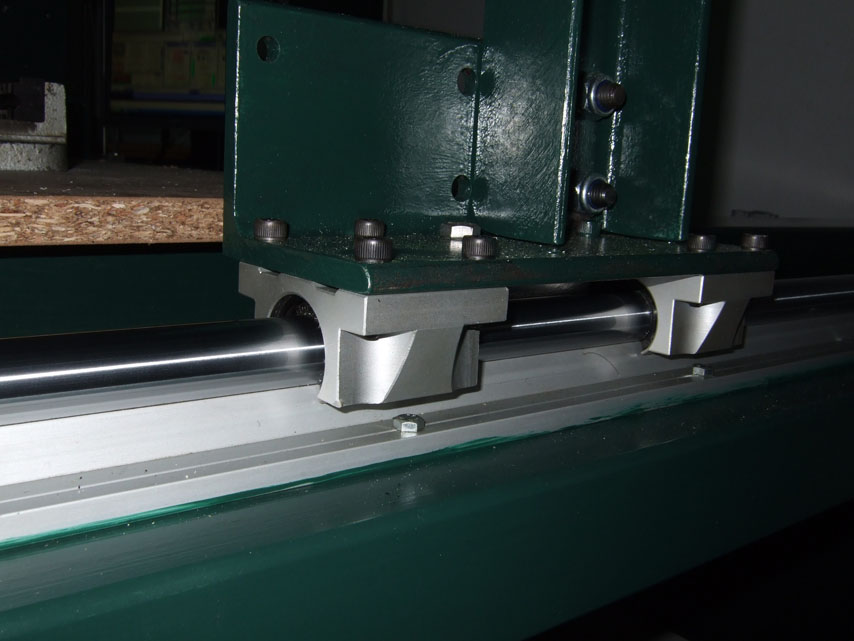

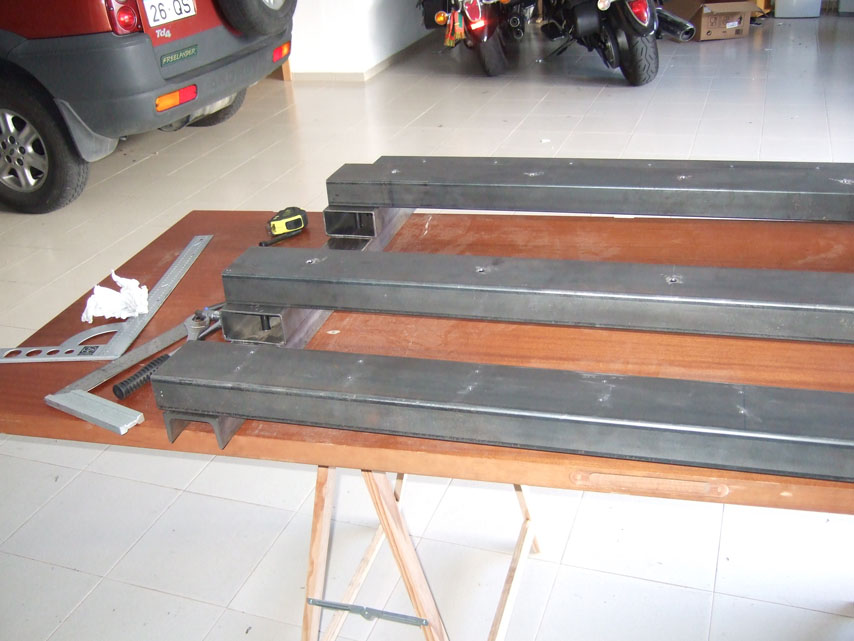

A frame base:

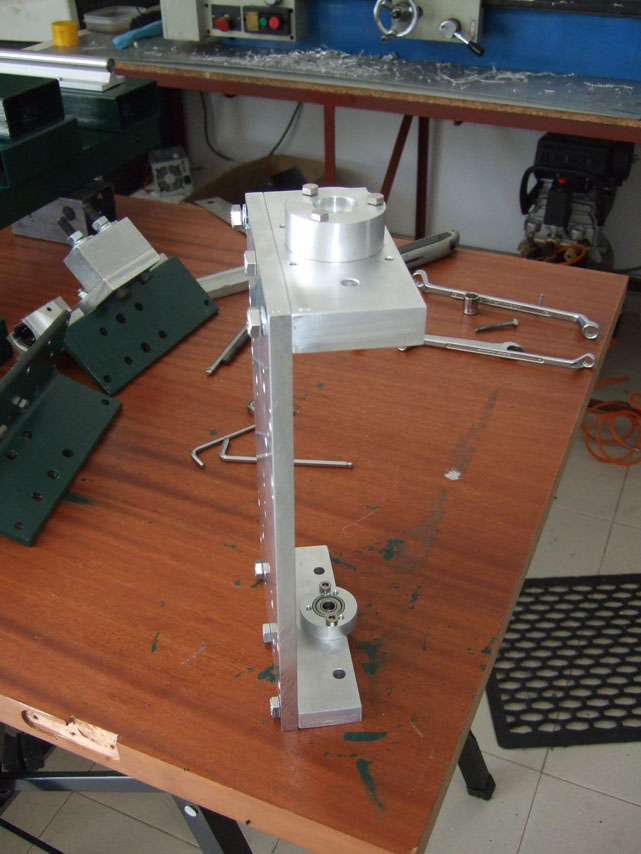

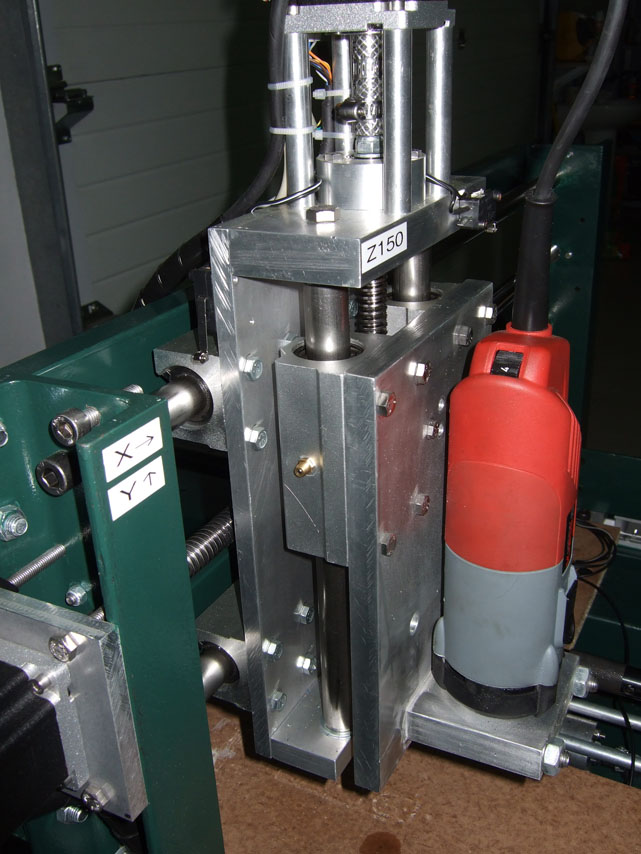

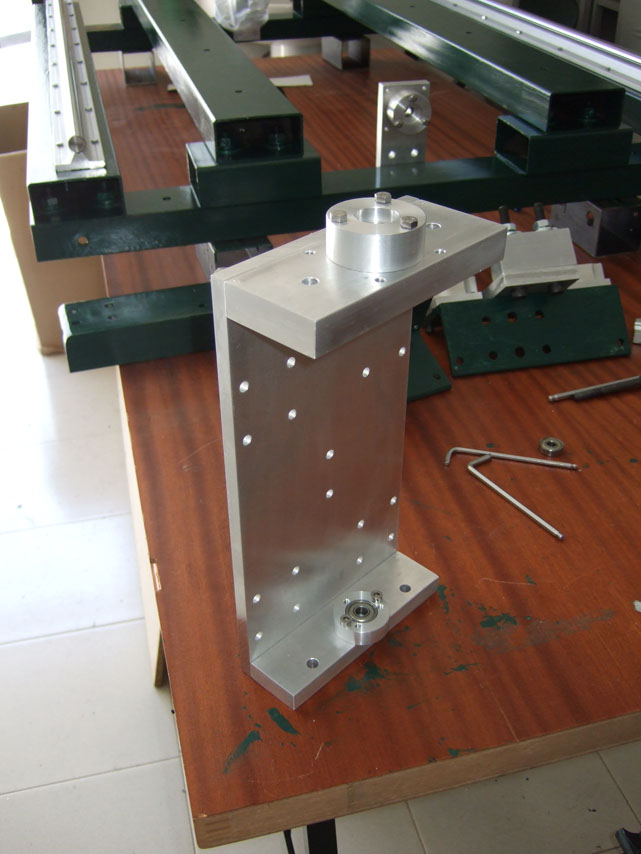

Suporte eixo Z:

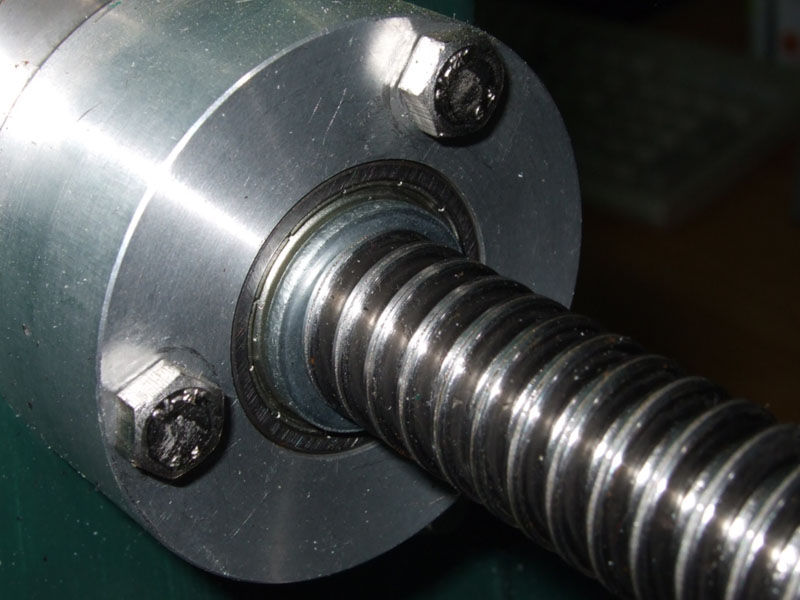

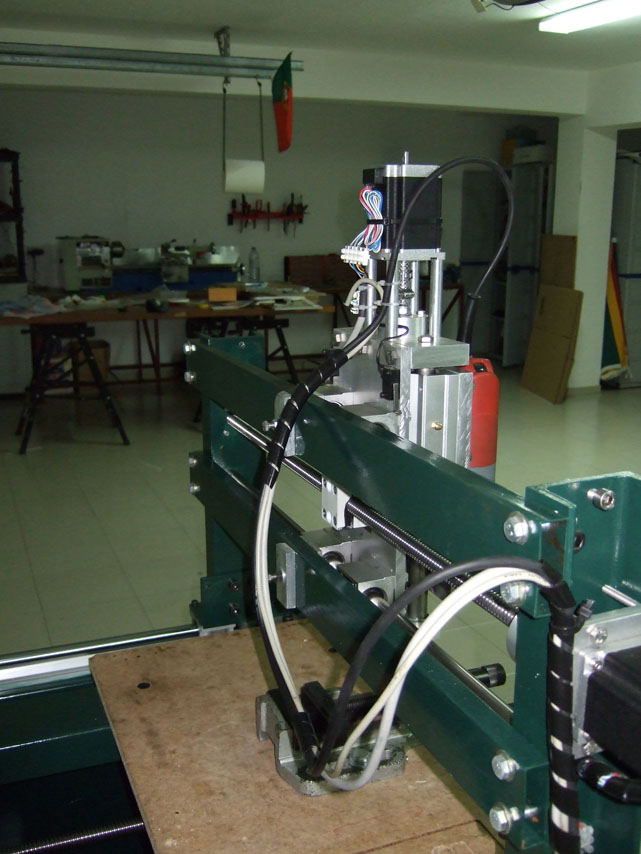

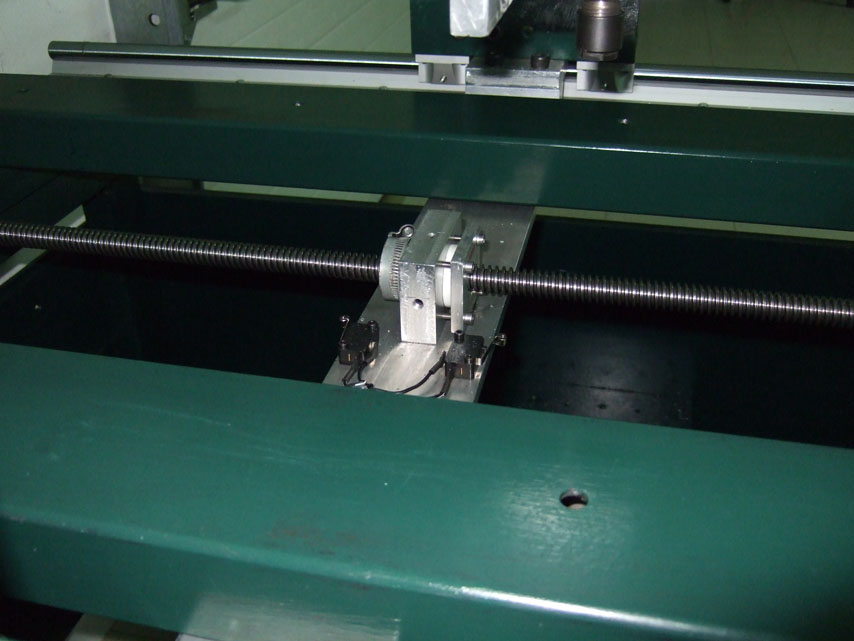

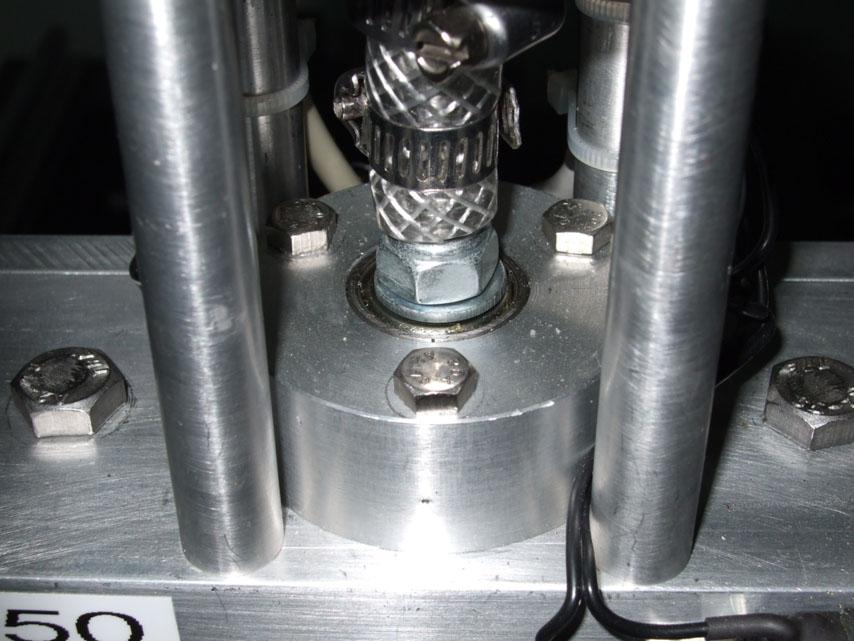

Detalhes:

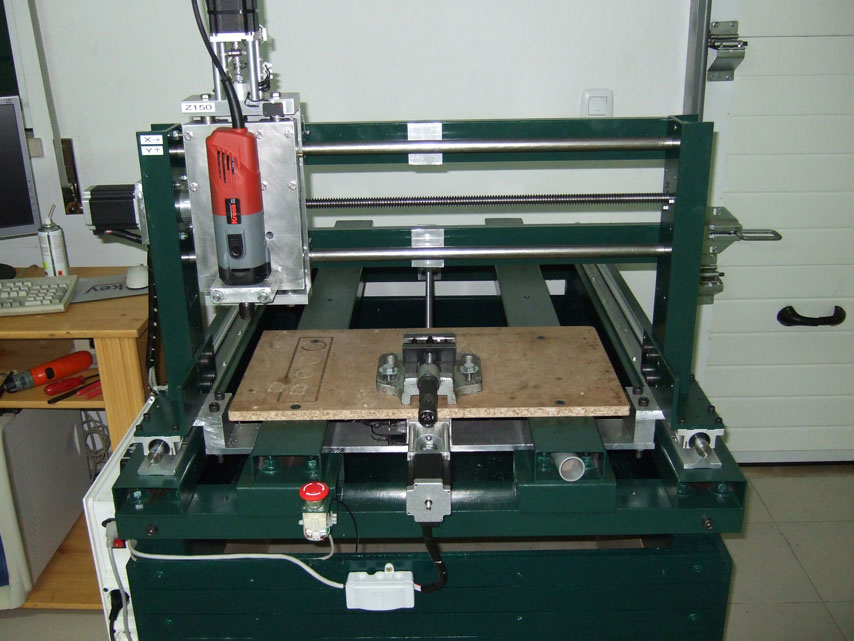

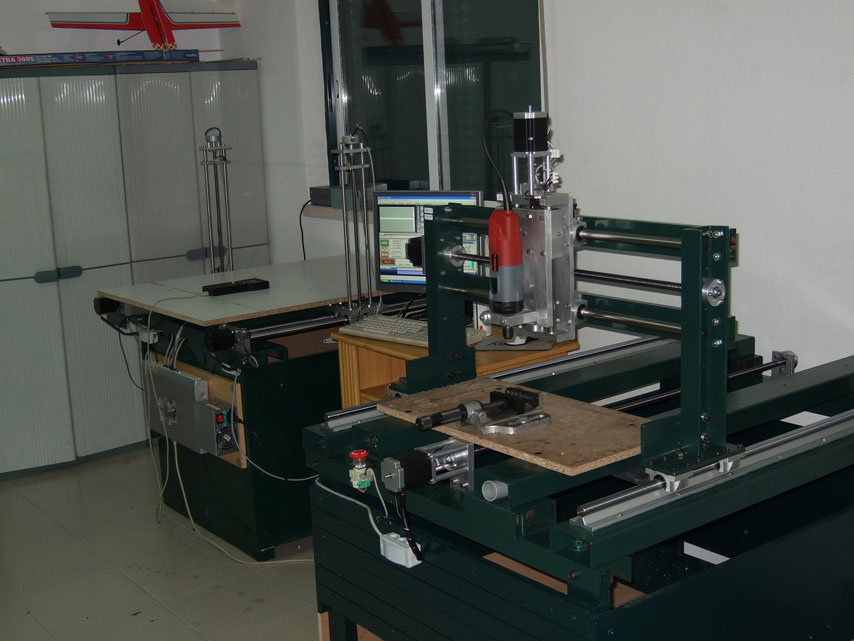

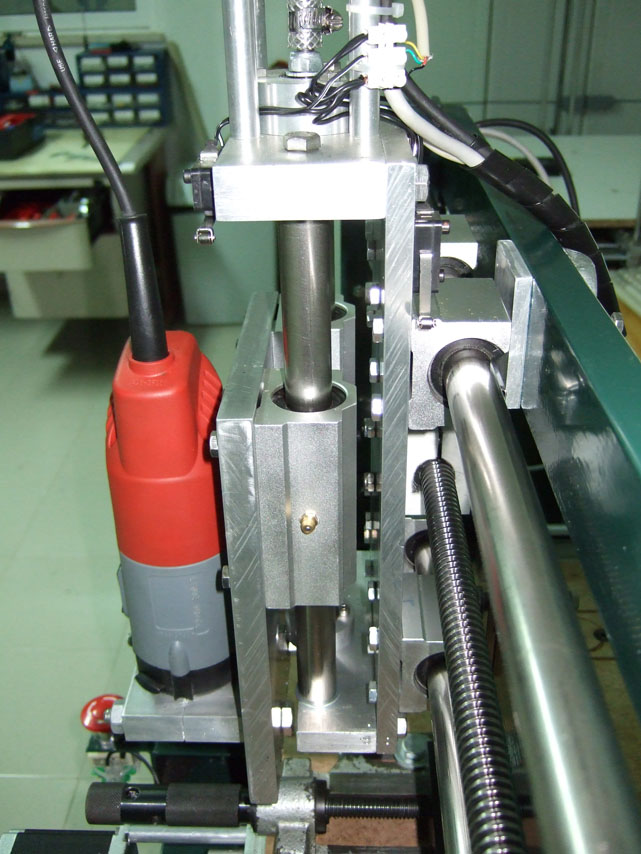

Global:

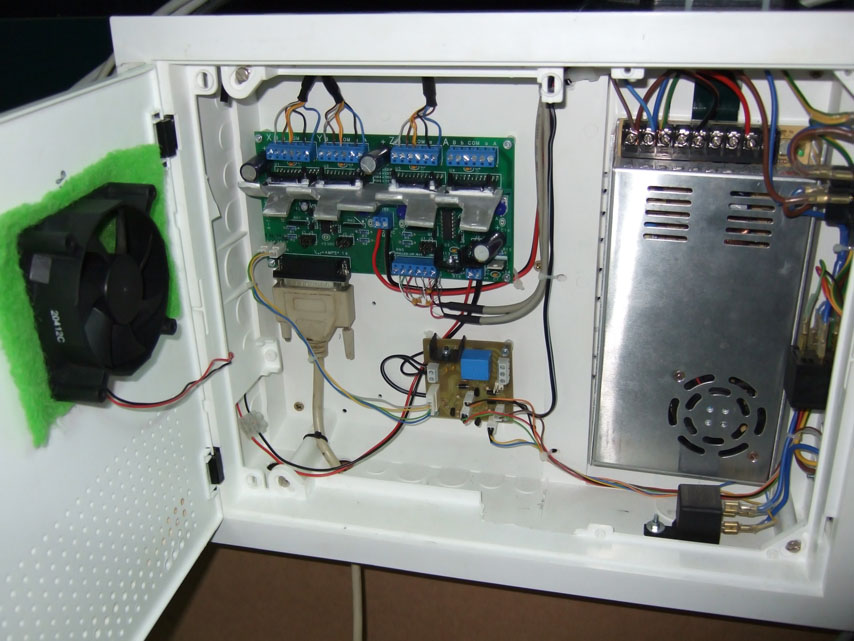

Electronica:


« Última modificação: 27 de Novembro de 2010, 18:02 por StarRider »

Offline microbyte

  • Mini Robot
  • *
  • Mensagens: 1.322
    • http://ricardo-dias.com/
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #1 em: 30 de Novembro de 2009, 08:35 »
Brutal! Isso está com um aspecto muito profissional.
Parabéns! ;)

Offline maurosmartins

  • Mini Robot
  • *
  • Mensagens: 483
    • msm
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #2 em: 30 de Novembro de 2009, 11:04 »
Não é robótica, MAS É UM EXEMPLO!!!

Faço minhas as palavras do microbyte, está tudo com um excelente aspecto.

E a oficina bem apetrechada! Furador de coluna, torno, cnc de fio quente, fresadora CNC.... Um dia também lá chegarei ;)

Mas a máquina está excelente, espectacular mesmo!!! A que tenho no meu site foi a primeira tentativa, e para já serve bem para o que preciso... Um dia mais tarde gostaria de ttar fazer outra com mais qualidade.... As fotos que aqui vi vão servir de inspiração de certeza!!!  :D

Parabéns, cumprimentos, Mauro.

Offline Pauleta

  • Mini Robot
  • *
  • Mensagens: 174
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #3 em: 30 de Novembro de 2009, 11:23 »
Sem palavras... a qualidade e os detalhes da máquina é incrível. Grande projecto. É possível termos uma ideia do custo e tempo?
Cumprimentos,
Tiago Oliveira

Offline msr

  • Mini Robot
  • *
  • Mensagens: 780
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #4 em: 30 de Novembro de 2009, 12:13 »
Fiquei assim:  :o

Transmite muita "solidez" a maquina! Parabéns!

Offline KammutierSpule

  • Mini Robot
  • *
  • Mensagens: 967
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #5 em: 30 de Novembro de 2009, 12:46 »
 ::)Parabéns :o
É um exemplo de vontade... empenho e dedicação...

Que finalidades vao ser dadas à CNC? i.e. que outros videos poderemos ver a fazer outras coisas? :P

Offline amando96

  • Mini Robot
  • *
  • Mensagens: 1.627
  • MAC address? But I have windows...
    • Projects, News, Blog, Tutorials
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #6 em: 30 de Novembro de 2009, 14:08 »
 8) muito bem feito!! fiquei realmente quase sem palavras(só me restam as que estão aqui escritas)

mas, acho que uma cnc é um robot, está a substituir um humano num trabalho  :D

Offline tr3s

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 811
  • char x=1, y=5; x^=y^=x^=y;
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #7 em: 30 de Novembro de 2009, 18:18 »
De longe a CNC HomeMade mais profissional que já vi! Parabéns!  ;D
Tr3s
Daniel Gonçalves

Offline PDI

  • Mini Robot
  • *
  • Mensagens: 677
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #8 em: 30 de Novembro de 2009, 21:12 »
Tenho visto varias maquinas, mas esta foi a mais bem construída que vi até hoje.
Esta maquina não é realmente um robô, mas o fórum não está fechado apenas aos robôs e projectos como este só o enriquecem e ajuda a que os frequentadores alarguem os seus conhecimentos.
Alfredo Garcia

Offline CBX

  • Mini Robot
  • *
  • Mensagens: 1.315
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #9 em: 30 de Novembro de 2009, 21:57 »
grande trabalho deve ter dado essa máquina, está mesmo muito profissional, um dia talvez consiga fazer algo semelhante  :o



cumps


Offline TigPT

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 5.166
    • Tiago Rodrigues
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #10 em: 01 de Dezembro de 2009, 01:05 »
Muitos parabéns, impressiona qualquer um. Excelente projecto.

Offline string

  • Mini Robot
  • *
  • Mensagens: 3
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #11 em: 23 de Dezembro de 2009, 13:52 »
Óptimo trabalho, parabéns.

Offline flyboy_____

  • Mini Robot
  • *
  • Mensagens: 13
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #12 em: 02 de Março de 2011, 14:42 »
Adorei e reconheço que é dos melhores designs que vi na net.
Quero também fazer uma, pelo que gostava de saber se existe projecto, lista de material ou pelo menos as dimensões gerais.

Parabéns!

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #13 em: 02 de Março de 2011, 22:47 »
Está brutal. Também ando a tentar fazer a minha mas  nada que se pareça com isso.

Tudo em metal. fogo.

Deve ter dado trabalho e deve ter custado um olho da cara.

Espetacular parabéns,
Rui Costa

Offline flyboy_____

  • Mini Robot
  • *
  • Mensagens: 13
Re: Não é bem robotica...mas aqui fica uma CNC home made
« Responder #14 em: 21 de Março de 2011, 14:25 »
Onde foi comprado o material dos parafusos sem fim, rolamentos, e apoios desses parafusos?
