Autor Tópico: picWEB  (Lida 1781 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline maurosmartins

  • Mini Robot
  • *
  • Mensagens: 483
    • msm
picWEB
« em: 04 de Julho de 2011, 13:23 »
Viva mais uma vez

Gostaria de vos apresentar outro projecto em que tenho trabalhado. Desta vez trata-se de uma pequena placa (5x5cm) capaz de se ligar a uma rede Ethernet a 10MBPs. A placa é baseada na "PIC-WEB" da Olimex http://www.olimex.com/dev/pic-web.html tirando alguns dos componentes que não necessitava e adicionando uma relé para activação de cargas.

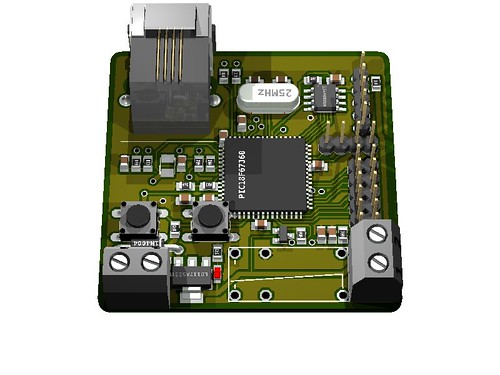

Renderização da PCB usando o EAGLE3D

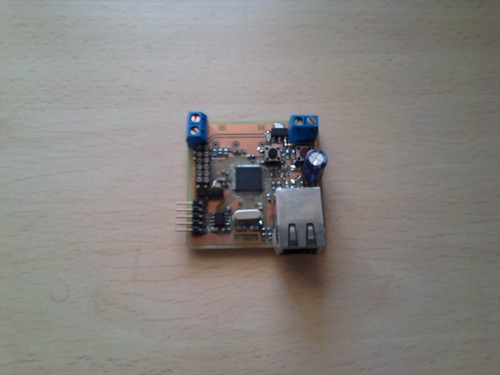

Placa já montada

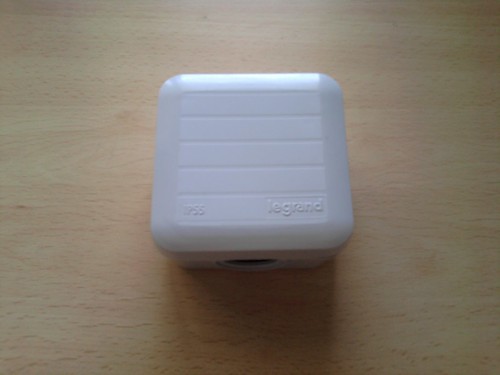

Caixa para a placa

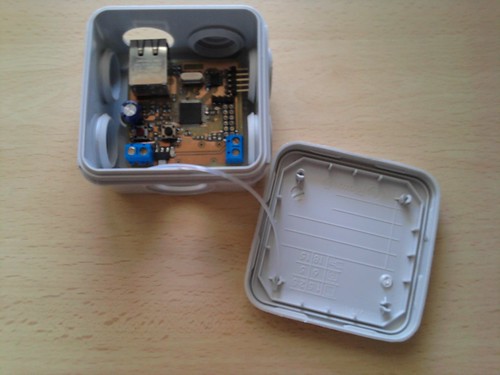

Placa dentro da caixa

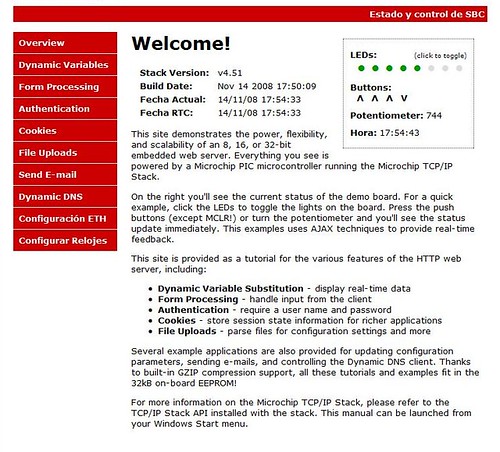

Primeiros testes usando a Stack TCP/IP da Microchip



A stack TCP/IP precisou de ser alterada de forma a compilar para este micro e hardware e é bastante complexa por isso vou demorar algum tempo até conseguir construir uma aplicação decente, mas pelo menos agora já tenho onde experimentar. As possibilidades são imensas. Pode-se controlar qq coisa do outro lado do mundo se for necessário.

Mais uma vez usei a G7 para o fabrico da PCB de dupla face e gostei bastante do resultado.

Quaisquer esclarecimentos/comentários, é postar ou contactar-me.

Cumprimentos, Mauro Martins.

Offline Sérgio_Sena

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 1.588
    • Electronics Design Craftsmanship
Re: picWEB
« Responder #1 em: 04 de Julho de 2011, 21:01 »
placa com furos metalizados ?


a stack da MC está bem jeitosa, infelismente não é assim tão simples de configurar, e a compilaçao do HTML tem vezes que não corre, mas enfim...
Pode ser q esta nova versão do mês passadpo, ja esteja melhor.
Cumprimentos,
Sérgio Sena

Projectos Electrónicos à medida

Follow me on Twitter

Offline maurosmartins

  • Mini Robot
  • *
  • Mensagens: 483
    • msm
Re: picWEB
« Responder #2 em: 04 de Julho de 2011, 22:30 »
Olá Sena,

Não a placa não tem furo metalizado, foi desenhada de forma a poder ser feita sem necessitar de furo metalizado, infelizmente ainda ficam caras.

A stack necessita de tempo para se perceber o que lá está no fim de contas ainda é uma tarefa complexa o que estes micros fazem.

Espero ter disponibilidade em breve para desbravar mais.

Cumprimentos, Mauro.

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.282
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: picWEB
« Responder #3 em: 05 de Julho de 2011, 14:45 »
placa com furos metalizados ?

esta  placa de dupla face que fizemos ao Mauro n tem furos metalizados, mas nós fazemos placas, n com furos metalizados, mas com rebites ocos! Podemos meter rebites cegos ou rebites ocos de 0.8mm sem probe!


Offline beirao

  • Mini Robot
  • *
  • Mensagens: 1.367
Re: picWEB
« Responder #4 em: 02 de Maio de 2013, 20:16 »
Desculpem desenterrar o tópico, mas como ficou este projeto maurosmartins?

Preciso de ligar um PIC por ethernet e estou com algumas dúvidas em saber o que usar: a microchip tem duas soluções, ou um PIC dessa família ou o driver ENC2xJ60.. Alguém que tenha experiência nisto?
"O único lugar onde o sucesso vem antes do trabalho, é no dicionário" - Albert Einstein

Offline maurosmartins

  • Mini Robot
  • *
  • Mensagens: 483
    • msm
Re: picWEB
« Responder #5 em: 07 de Maio de 2013, 21:05 »
Ola Beirao,

entretanto já falámos mas partilho aqui com os restantes utilizadores do fórum.

Eu acho que a melhor solução (usando um pic) é usar um que já tenha o phy integrado.

Reduz a complexidade do desenho, o espaço ocupado e o preço.

Cumprimentos, Mauro.
