Autor Tópico: Arduino Queimado?  (Lida 4041 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline Joao.op.Lima

  • Mini Robot
  • *
  • Mensagens: 9
Arduino Queimado?
« em: 09 de Março de 2013, 01:52 »
Olá (Sou novo cá no forum portanto, se estiver num tópico errado, peço desculpa desde já...)

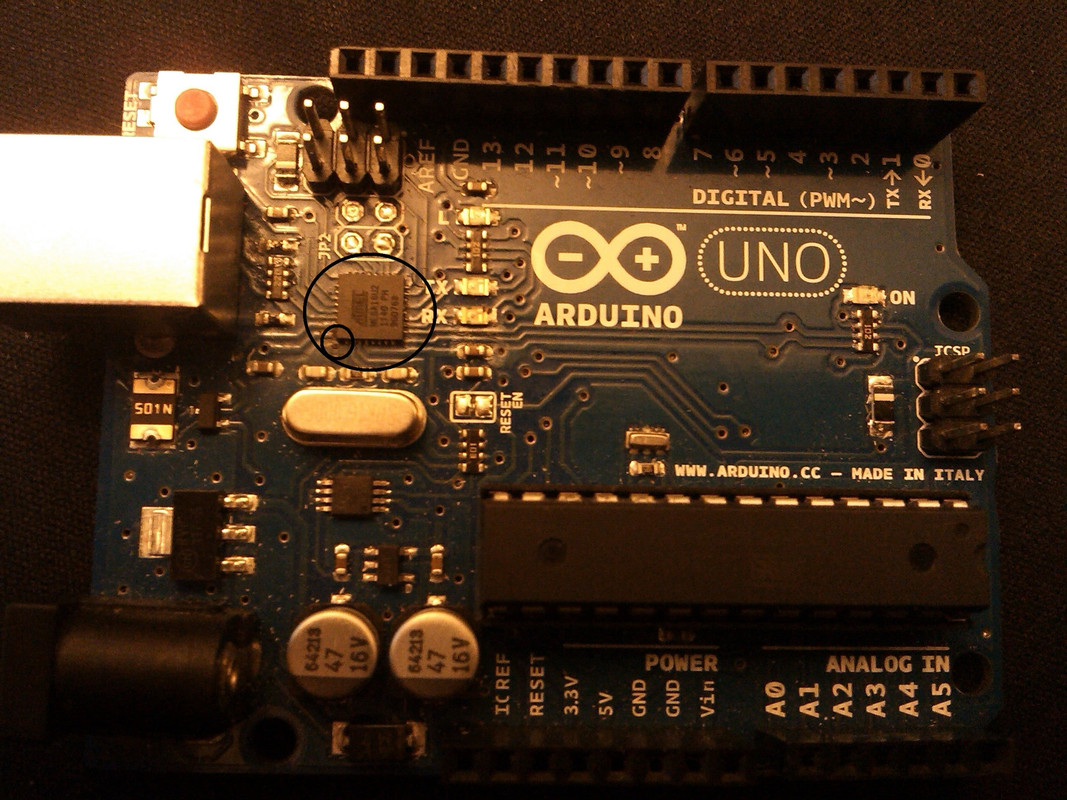

Comprei há uns mesitos atrás um arduino Uno, chegou impecável e a funcionar normalmente.  Ontem decidi pegar novamente no "bicho" e mal liguei ao PC, para além do típico cheiro a eletronica queimada, comecei a ver faiscas a sair de um pequeno chip (pelo canto do CI) no arduino. Já aconteceu o mesmo a alguém? Qual poderá ser o problema? Envio uma foto para que percebam qual é o tal chip a que me refiro...
Agradeço a ajuda

João Lima



StarRider

  • Visitante
Re: Arduino Queimado?
« Responder #1 em: 09 de Março de 2013, 01:59 »
Boas,

PHY da USB queimado.

Cabo UBS com problemas ? Detrito metálico na placa que levou a um curto-circuito ? Possivelmente o ultimo caso.

Consequência: USB nas couves.
Solução: Board nova (ou usar essa com SPI para upload do firmware)

Abraços,
PA

Offline Joao.op.Lima

  • Mini Robot
  • *
  • Mensagens: 9
Re: Arduino Queimado?
« Responder #2 em: 09 de Março de 2013, 02:22 »
Como faço isso de usar a placa com SPI?

StarRider

  • Visitante
Re: Arduino Queimado?
« Responder #3 em: 09 de Março de 2013, 10:46 »
Como faço isso de usar a placa com SPI?


Boas,

Nessa board tens um header marcado como ICSP, usas esse contactos (com um cabo especial) para programar o AVR (microcontrolador) em vez de usar o cabo USB.

O problema é que tens que ter um cabo e um programa para fazer isso uma vez que o IDE (soft) do arduino não está preparado para programar o AVR por SPI, tanto quanto sei pois não uso o arduino.

Abraços,
PA

Offline dio123

  • Mini Robot
  • *
  • Mensagens: 913
Re: Arduino Queimado?
« Responder #4 em: 09 de Março de 2013, 13:12 »
até podes usar usbasp que custa 2 euros e ligares ICSP.
No entanto ficas com 1 problema de nao poderes usar serial monitor.

E tentar trocar o atmel, compras no ebay e trocas.



Offline dvdt

  • Mini Robot
  • *
  • Mensagens: 1.215
  • David_@@@_Teles
Re: Arduino Queimado?
« Responder #5 em: 09 de Março de 2013, 16:55 »
compras um usb asp
ligas aos 6 pins da placa e depois escolhes no arduino ide usb asp em em tools-programmer-usbasp.
Assim ficas com a placa a funcionar, mas penso que seja melhor desoldar o chip danificado.

Estranho é as faiscas, pois a corrente de uma porta usb e de no maximo (penso eu) de 200ma e caso exceda este valor a porta é desligada automaticamente. Antes de qualquer coisa experimenta em outra porta usb a carregar algum codigo de exemplo para ver se da erro.
P.S. nao é 200ma mas sim 500ma
« Última modificação: 09 de Março de 2013, 17:01 por dvdt »
David Teles

Offline Joao.op.Lima

  • Mini Robot
  • *
  • Mensagens: 9
Re: Arduino Queimado?
« Responder #6 em: 09 de Março de 2013, 16:59 »
Desde já agradeço todas as respostas!

dvdt, a tua solução parece muito apetecível mas há um pequeno problema, para além do chip ser minúsculo, a distância entre os pinos do mesmo é bem inferior a 1mm, sendo assim, parece um trabalho um pouco impossível... Tens alguma sugestão de como o fazer?

Offline dvdt

  • Mini Robot
  • *
  • Mensagens: 1.215
  • David_@@@_Teles
Re: Arduino Queimado?
« Responder #7 em: 09 de Março de 2013, 17:03 »
para de soldar esse chip penso que tenha que ser com uma estação de ar quente e muito cuidado para não queimar a placa em si e os componentes que a rodeiam
David Teles

Offline Joao.op.Lima

  • Mini Robot
  • *
  • Mensagens: 9
Re: Arduino Queimado?
« Responder #8 em: 09 de Março de 2013, 17:05 »
Pois, infelizmente não tenho nenhum desse material... Outras sugestões? :) Obrigado

Offline dio123

  • Mini Robot
  • *
  • Mensagens: 913
Re: Arduino Queimado?
« Responder #9 em: 09 de Março de 2013, 17:09 »
ou trocas o chip, ou usas usbasp.

Ao usares o usbasp tens apenas 1 desvantagem que é de  nao poderes usar serial monitor para receberes dados no pc.
De resto fica a trabalhar da mesma maneira.



Offline dvdt

  • Mini Robot
  • *
  • Mensagens: 1.215
  • David_@@@_Teles
Re: Arduino Queimado?
« Responder #10 em: 09 de Março de 2013, 17:12 »
Eu nao sei mais o que dizer espera pelo os outros. Mas em ultimo recurso, nao sei, mas talvez ver qual e o vcc do chip, caso nao haja problema, e cortar o "traço" que vai alimentar o chip assim e ele nao causara problemas. Mas a serio que nao sou a melhor pessoa aqui para falar nisso.
David Teles

Offline Joao.op.Lima

  • Mini Robot
  • *
  • Mensagens: 9
Re: Arduino Queimado?
« Responder #11 em: 09 de Março de 2013, 17:58 »

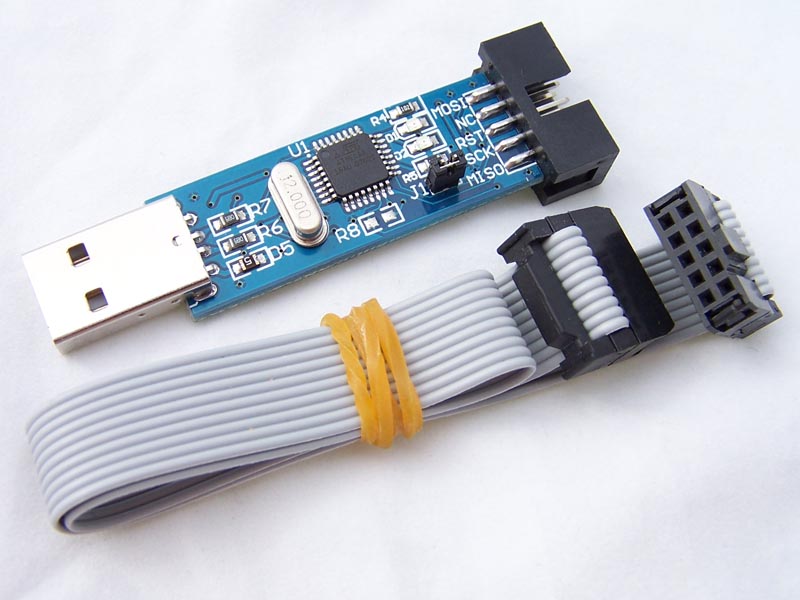

Esse tal USBASP é algo parecido com isto?
Se sim, como é que ele comunica com o ATMEGA 328P do arduino?


Offline pmj_pedro

  • Mini Robot
  • *
  • Mensagens: 326
Re: Arduino Queimado?
« Responder #12 em: 09 de Março de 2013, 18:18 »
o mais facil era msm comprares o chip e substituir
mas nao sabes pk isso aconteceu?

eu tenho um arduino duemilanova que uma vez levou um banho de flux e deixo de funcionar, o estranho foi que exprimentei a reprogramar e voltou a funcionar bem

Offline pmj_pedro

  • Mini Robot
  • *
  • Mensagens: 326
Re: Arduino Queimado?
« Responder #13 em: 09 de Março de 2013, 18:20 »
Esse tal USBASP é algo parecido com isto?
Se sim, como é que ele comunica com o ATMEGA 328P do arduino?



esse tem isp de 10pins, vais precisar de uma especie de converssor para 6pins
como estas a pensar em dpois de enviar e receber informaçao por serial?

Offline Joao.op.Lima

  • Mini Robot
  • *
  • Mensagens: 9
Re: Arduino Queimado?
« Responder #14 em: 09 de Março de 2013, 18:28 »
Pedro, o chip, sem uma estação de ar quente é practicamente impossível de substituir. Quanto a isso do USBASP, nunca usei nem compreendo bem como funciona, daí as dúvidas todas...
