Autor Tópico: AJUDA - TIP140 / TIP145  (Lida 2900 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline cmazevedo

  • Mini Robot
  • *
  • Mensagens: 5
AJUDA - TIP140 / TIP145
« em: 04 de Julho de 2013, 09:46 »
Bom dia malta.

Estou com um problema num circuito. Tenho de controlar um Relé de 5V (comando da bobine) com um FlipFlop.
Acontece que a saida do FlipFlop nao tem corrente suficiente para alimentar o Relé.
Estive a pesquisar um bocadinho e encontrei estes integrados: TIP140 / TIP145.
Isto resolve o meu problema? Qual devo utilizar?

O FlipFlop que estou a utilizar é este: 74LS74

Muito obrigado pela ajuda.

Carlos Azevedo

Online jm_araujo

  • Mini Robot
  • *
  • Mensagens: 1.688
  • NERD!
Re: AJUDA - TIP140 / TIP145
« Responder #1 em: 04 de Julho de 2013, 10:28 »
Não são integrados, são transístores darlington.
Qual é a corrente da bobine do rele?

Offline cmazevedo

  • Mini Robot
  • *
  • Mensagens: 5
Re: AJUDA - TIP140 / TIP145
« Responder #2 em: 04 de Julho de 2013, 10:34 »
O relé que estou a utilizar é este:
LMR2-5D
http://www.tme.eu/en/Document/27e618c0df98b1231c187941070ede6a/LM_series.PDF

A corrente, segundo o Datasheet, é de 106 mA

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 2.843
    • Tróniquices
Re: AJUDA - TIP140 / TIP145
« Responder #3 em: 04 de Julho de 2013, 10:48 »
Se tiveres por aí um 2N3904 ou 2N2222 (ou até BD135/7/9) é capaz de dar. Mas tens sempre que ter um díodo "freewheel" senão dás cabo do transistor (se já tentaste activar o relé com a saída do flipflop e sem o diodo, é melhor trocares o flipflop e mandar esse pó lixo).

Online jm_araujo

  • Mini Robot
  • *
  • Mensagens: 1.688
  • NERD!
Re: AJUDA - TIP140 / TIP145
« Responder #4 em: 04 de Julho de 2013, 10:50 »
Para uma corrente tão baixa, qualquer transístor que tenhas aí dá.
Para NPN ligas assim:

A resistência qualquer valor por aí  entre os 470ohm e os 10k serve.
Se estás a leste das referencias comuns para NPNs: BC337, BC547, 2n2222, 2n3904 (o 547 a corrente é à pele, mas deve aguentar. Um dos que gosto mais é o BC337, são "rijos")
O díodo é a mesma coisa, com essa corrente baixa 1n4148 ou 1n400x (x=1-7) chegam e sobram.


Offline cmazevedo

  • Mini Robot
  • *
  • Mensagens: 5
Re: AJUDA - TIP140 / TIP145
« Responder #5 em: 04 de Julho de 2013, 11:22 »
Muito Muito obrigado :)

Vou testar o que me envias te e ver se funciona

Depois digo qualquer coisa :)

Obrigado mais uma vez

Offline cmazevedo

  • Mini Robot
  • *
  • Mensagens: 5
Re: AJUDA - TIP140 / TIP145
« Responder #6 em: 05 de Julho de 2013, 15:11 »
O circuito está a funcionar na prefeiçao :)

Muito obrigado..

Queria apenas mais uma opiniao:
Ha problema de um relé ter a bobine SEMPRE actuada? ou é preferível colocar um integrado NOT a inverter o sinal de comando?

Online jm_araujo

  • Mini Robot
  • *
  • Mensagens: 1.688
  • NERD!
Re: AJUDA - TIP140 / TIP145
« Responder #7 em: 05 de Julho de 2013, 15:51 »
Não é recomendado por causa do consumo extra, da carga que os componentes sofrem (pode diminuir tempo de vida), e em alguns casos pode ser indesejável que o contactos tenham um estado diferente conforme o circuito esteja em repouso ou desligado.

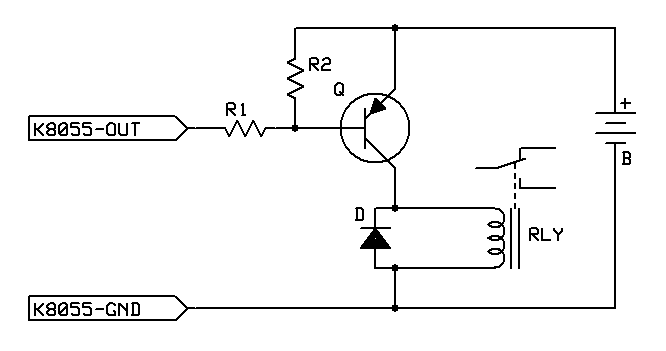

Em vez de usar um inversor (se não tiveres nenhum vago no teu esquema atualmente), podes mudar o circuito de drive do rele a usar antes um PNP, assim:

Para o teu caso, podes deixar de fora a resistência R2, e para R1 usar a que tens agora.
Transistores PNP comuns são o BC327, BC557, 2n3906.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 8.988
  • Helpdesk do sitio
Re: AJUDA - TIP140 / TIP145
« Responder #8 em: 05 de Julho de 2013, 17:16 »
Os relés têm contactos NO e NC, ou seja Normaly Open e Normaly Connected, se o teu circuito é para ter o relé tipicamente ligado e só desligar de vez em quando, ligas ao NC, se for ao contrário, usas o NO.
Avr fanboy

Offline cmazevedo

  • Mini Robot
  • *
  • Mensagens: 5
Re: AJUDA - TIP140 / TIP145
« Responder #9 em: 11 de Julho de 2013, 12:01 »
Olá JM_ARAUJO.

Ao retirar a R2, faço na mesma a ligação entre o C e o B?

Online jm_araujo

  • Mini Robot
  • *
  • Mensagens: 1.688
  • NERD!
Re: AJUDA - TIP140 / TIP145
« Responder #10 em: 11 de Julho de 2013, 12:18 »
Ao retirar fica sem nada.
Coletor à alimentação, Base ligado a R1 que liga ao sinal de controle.

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 2.843
    • Tróniquices
Re: AJUDA - TIP140 / TIP145
« Responder #11 em: 11 de Julho de 2013, 21:03 »
Deixa ficar R2, é uma garantia de que o relé não liga quando não queres. Pode ser aí entre 56K e 220K.
