Ruido introduzido pela fonte de alimentação em AmpOp

[metRo_]

Olá,

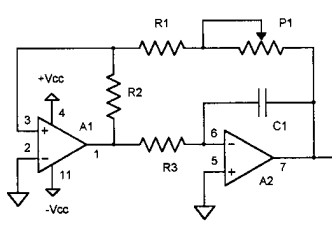

Estou a utilizar a seguinte montagem para criar uma onda triangular com uma frequência de 2Khz


Comecei a montar o circuito sempre com a fonte de bancada (ISO-tech ips 3202) e no final tinha uma onda triangular de 2Khz direitinha sem ruído... Depois para não estar a usar a fonte e testar um DC/DC com entrada 24V e saida -+12V (traco power tel 15-2422) alterei a fonte de alimentação para utilizar este conversor, basicamente a minha onda desapareceu e só consigo voltar a ter algo +- em condições quando reduzo a frequência para uns 500Hz.

Utilizando o oscilóscopio fiz a FFT da alimentação e obtive os seguintes resultados:

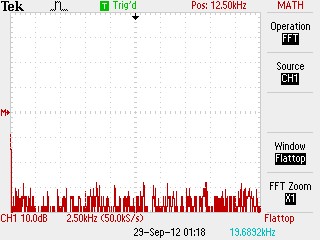

Fonte de alimentação de bancada:

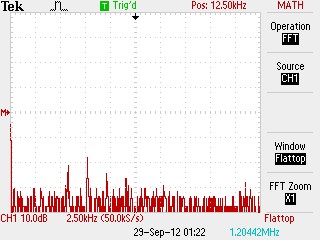

Conversor DC/DC:


A verdade é que aparecem ali uns harmónicos no caso do conversor +- na mesma frequência a que estava a tentar criar a onda... Que vos parece? Posso assumir que a frequência a que o conversor DC/DC comuta está a influenciar o comportamento do AmpOp?

[senso]

Ou a frequência do conversor, ou então um harmónico da mesma.
A nivel de decoupling e filtragem da alimentação, como está isso?

Podes sempre calcular a corrente máxima que queres á saida do teu circuito, dar mais 10% ou 20% depende do op-amp e alimentar o op-amp com filtros RC, como costuma aparecer em app-notes de op-amps de elevada largura de banda e de elevado slew-rate, tipicamente é uma resistência de 100ohms e um condensador de 100nF + 10nF e por vezes tambem com 100pF.

[metRo_]

um electrolitico de 10uF e um ceramico de 100nF tanto no +12V como no -12V...

[senso]

Mete um ferrite em cada um, ou experimenta meter uns reguladores lineares, reguladores comutados e ainda por cima módulos ou modelos antigos com baixa frequencia de comutação é um bocado a desgraça.

[metRo_]

Não tenho aqui ferrites...

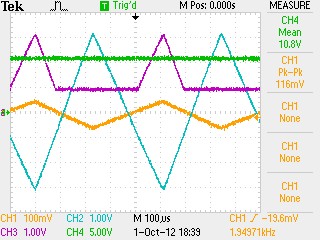

Isto é o resultado com a fonte de bancada, canal amarelo.

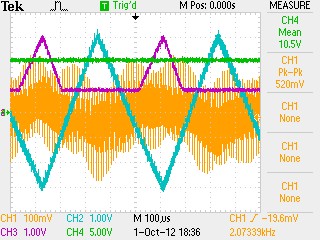

Isto com o dcdc de 24V para +-12V e ainda com reguladores lineares 7805 e 7905 e com condensadores em tudo o que é conversão lool por isso não me parece que haja muito a fazer com esta fonte... :s

[beirao]

Então tens o mesmo resultado com o dcdc de 24V para +/-12V e com os reguladores 7805 e 7905?

O conversor DC/DC não será isolado? ou seja, o "common" da saída é diferente do GND de entrada do conversor, não? Se forem diferentes, que sinal estás a meter nas entradas não-inversoras dos ampops? a GND de entrada ou o de saída?

Edit: esquece o meu segundo paragrafo, não tinha lido que consigas ter a onda triangular no caso de reduzir a frequencia! Pensava que nunca tinhas a onda

[metRo_]

Estou a usar o GND de saida do conversor.

Sim, o resultado é basicamente o mesmo com o DC/DC e com os 7805,7905.

[senso]

Isso parece é que o op-amp está a oscilar..

[jp_]

Olá metRo_
Se desconfias da fonte porquê não analisas a saída da fonte em carga e em vazio?
Se visualizares ruído na fonte tenta filtrar-lo.
Eu baixava a capacidade dos condensadores que falas-te 10uF -> 1uf e o de 100nF para 10 ou menos mas só vendo a forma de onda da saída da fonte.
jp_
