metRoNET [Em Desenvolvimento]

[metRo_]

Olá,
Começa hoje, porque finalmente recebi o material que faltava, um novo projecto meu.


Motivação

Quero fazer este projecto para poder estudar os vários componentes e conseguir interacção entre eles.


Ideia

O projecto vai consistir na criação de um dispositivo sem fios para ver informação vinda da Internet como por exemplo noticias, rss's, informações do fórum LusoRobótica , entre outros.

O projecto vai consistir em dois módulos:

   - Um ligado à rede através do Ethernet Shield, com uma memória 24LC512 e um módulo RFM12.
   - Dispositivo portátil com módulo RFM12,  memória 24LC512 e um LCD YM1602C 16x2 (Compatível HD44780).

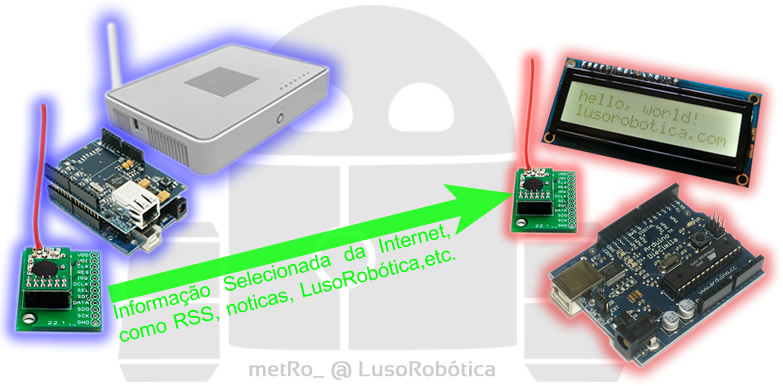

Este esquema pretende demonstrar a minha ideia.


Material Utilizado e Documentação

• Ethernet Shield
  • Página Oficial
  • Biblioteca
• LCD YM1602C 16x2 (Compatível HD44780)
  • Datasheet YM1602C
  • Datasheet HD44780
  • Tutorial LCD caracteres 16x2 Paralelo 4 Bits/8Bits (work in progress)
  • LCD YM1602C 16x2 (Compatível HD44780) TEXT SCROLL
• RFM12-868D
  • Página Oficial
  • Datasheet RFM12
  • Guia de Programação
  • Biblioteca jee-lab
  • [Desenvolvimento] Módulos RFM12-868D (Emissor e Receptor a 866MHz) da HOPERF
• Arduino
  • Arduino
• I2C eeprom 24LC512
  • Datasheet 24LC512
  • Arduino + EEPROM i2c

Progresso

• Ethernet Shield
  • 45%
  • metRoNET [Em Desenvolvimento] - Ethernet Shield
• LCD YM1602C 16x2 (Compatível HD44780)
  • 99%
  • Em relação aos LCD's já há utilizadores como o ricardo-reis e o tcustodio que já reviraram os LCD's por isso parece que não será necessário inventar muito, de qualquer das maneiras quero perceber o seu funcionamento, mesmo assim diria que em relação a isto 99% do trabalho está feito.
• RFM12-868D
  • 65%
  • Já fiz alguns testes e correu bem.
• Arduino
  • 99%
  • Não consigo identificar o que sei e o que não sei no entanto não penso ser aqui o meu problema por isso para o necessário está ok.
• 24LC512
  • 99%
  • Para o que o projecto necessita está em cerca de 99%

Problemas

• Ligar o Ethernet Shield e o RFM12 pois ambos usam SPI.

Notas

O nome pode sofrer alterações a qualquer momento

[ghostbuster]

trocares o ethernet shield por um Fonera ja era fixe :p

[metRo_]

trocares o ethernet shield por um Fonera ja era fixe :p

Para isso já nem precisava de dois módulos, bastava um com arduino, fonera e LCD. Para já o me objectivo são mesmo estes componentes.

[TigPT]

Acrescenta ai que o 24LC512 é uma eeprom que nem todos os leitores sabem

Boa sorte com o projecto, no que poder ajudar, principalmente de ethernet shield, podes contar cmg.

[ricardo-reis]

acho que basta fazer referencia ao topico do tr3s, de como ligar uma eeprom ao arduino.. a que ele usou é de 256kb, mas de resto, é tudo igual..

[tcustodio]

• Ligar o Ethernet Shield e o RFM12 pois ambos usam SPI.

uns multiplexadores deverão auxiliar-te nesse problema

[msr]

Nao sei se ja conheces, aqui esta um projecto algo parecido ao que queres:
http://mightyohm.com/blog/2008/10/building-a-wifi-radio-part-1-introduction/

Neste caso a info a enviar são as streams das rádios online. Mesmo niceeee!

[metRo_]

• Ligar o Ethernet Shield e o RFM12 pois ambos usam SPI.

uns multiplexadores deverão auxiliar-te nesse problema

Essa situação eu sei, aliás caso seja necessário tenho por cá Queria ver se consegui dar a volta com SlaveSelect.

Nao sei se ja conheces, aqui esta um projecto algo parecido ao que queres:
http://mightyohm.com/blog/2008/10/building-a-wifi-radio-part-1-introduction/

Neste caso a info a enviar são as streams das rádios online. Mesmo niceeee!

Tenho que ler com mais atenção.

[metRo_]

Ethernet Shield Testes

Já fiz alguns testes ao Ethernet Shield e correu bem.

Seguindo o exemplo WebClient que é fornecido com a biblioteca foi simples implementar o necessário.

Quando nós nos nossos computadores tentamos aceder a um site somos clientes do site que está alojado num servidor e então quando nos dirigimos a esse servidor este envia-nos a informação que contém no servidor relativa ao site em questão que depois é analisada pelos nossos browsers e apresentada de forma perceptível.

O Arduino quando está como WebClient comunica com um determinado servidor e recebe a informação, no entanto somos nós que vamos ter que interpretar essa informação.

Vamos usar o Arduino para abrir a página de RSS do LusoRobótica http://www.lusorobotica.com/index.php?type=rss;action=.xml

Como não sei se é possivel colocar o link todo vou fazer como está no exemplo em que digo qual o servidor da página e depois o localização dentro do servidor. Para saberem o ip de uma página basta ir à linha de comandos e fazer ping a essa página ou então num site desde genéro.

Nesta imagem temos um exemplo do que o Arduino leu ao abrir o RSS http://www.lusorobotica.com/index.php?type=rss;action=.xml

Podemos ver na consola nas duas primeiras linhas a informação de ele estar a conectar ao servidor e depois a informação que aparece é a informação vinda do servidor, é o código fonte da página (html).

Como podem ver era muita informação, no entanto obdece a norma RSS por isso está organizada no entanto seria na mesma muita informação para ser consumida pelo Arduino. Por isso decidi criar uma página em PHP para organizar a informação que quero do RSS.

O meu PHP é o seguinte:

Code Select Expand

<head>
<title>Jose Xavier</title>
<META HTTP-EQUIV="Content-Type" content="text/html; charset=windows-1252">
</head>

<?php
$xml = simplexml_load_file("http://www.lusorobotica.com/index.php?type=rss;action=.xml");

foreach($xml->children() as $child)
 {
foreach($child->children() as $child1)
{
foreach($child1->children() as $child2)
{
if($child2->getName()=="title") echo "<titlo>".utf8_decode($child2)."</titlo>";
}
}
 }
?>

Basicamente este php abre o RSS procura pelo nó title e imprime estes nós separando-os pela tag <titulo>.

Este ficheiro está no seguinte link: http://78.46.77.43/~deseoinf/arduino/teste7.php

Agora vamos às configurações dos parâmetros do Ethernet Shield usando como base o exemplo WebClient. Este exemplo está feito para trabalhar dentro de uma rede por isso é necessário acrescentar os campos:

byte gateway[] = { 192, 168, 1, 1 };
byte subnet[] = { 255, 255, 255, 0 };

Isto serve para o Ethernet saber por onde sair da rede local para o mundo Depois acrescentamos estes argumentos em:

Ethernet.begin(mac, ip, gateway, subnet);

Ficando o código como mostrado em baixo:

Code Select Expand

#include <Ethernet.h>

byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
byte ip[] = { 192, 168, 1, 250 };
byte server[] = { 78, 46, 77, 43 }; // Ip do servidor onde temos a página
byte gateway[] = { 192, 168, 1, 1 };
byte subnet[] = { 255, 255, 255, 0 };
Client client(server, 80);

void setup()
{
 Ethernet.begin(mac, ip, gateway, subnet);
 Serial.begin(9600);
 delay(1000);
 Serial.println("connecting...");

 if (client.connect()) {
   Serial.println("connected");
   client.println("GET /~deseoinf/arduino/teste7.php HTTP/1.0");
   client.println();
 } else {
   Serial.println("connection failed");
 }
}

void loop()
{
 if (client.available()) {
   char c = client.read();
   Serial.print(c);
 }

 if (!client.connected()) {
   Serial.println();
   Serial.println("disconnecting.");
   client.stop();
   for(;;)
     ;
 }
}

Agora o Arduino ao se ligar ao servidor já só recebe a informação que eu defini:

Agora falta analisar esta informação no Arduino para recolher o que nos interessa e é simples pois temos os títulos divididos pela tag <titulo> como podem ver na imagem.

Quero agradecer ao TigPT pela ajuda em relação ao Ethernet Shield.


Notas

Foi acrescentado ao site inicial a documentação dos componentes assim como tutoriais.

[TigPT]

Está quase tudo operacional Força nisso.

[ricardo-reis]

nice, sr metro.. já falta pouco..

[metRo_]

Bem, vou de férias por isso agora só daqui a uns dias.
