Dectector de cor

[Kartech]

Encontrei isto e achei piada (apesar de não saber como funciona )

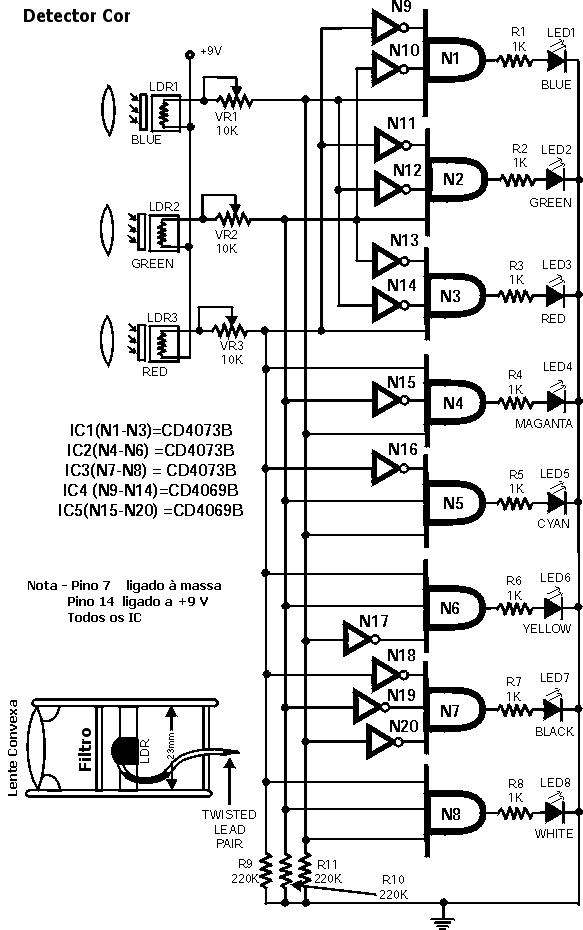

Fonte: http://www.electronica-pt.com/index.php/content/view/76/51/

[tcustodio]

não tenho a certeza quanto ao funcionamento deste, mas deve ser a mesma coisa que um modelo do qual já tive conhecimento, que tirava partido duns conceitos que se aprende em física-química de 9ºano (prái, já não me lembro bem ):

Se iluminar-mos uma superfície de uma dada cor (vermelho, por exemplo) com uma luz de cor completamente diferente (como verde, neste caso) o que vemos? Preto. Podemos tirar partido disto com uma série de leds de cores diferentes como nesse modelo acima mencionado, e projectá-los na superfície, um de cada vez, ciclicamente, e teríamos um fototransístor/ldr a detectar a quantidade de reflexo. Assim sabemos que se ao ligarmos um led azul a superfície reflectir então a superfície é azul (ou contém azul na sua pigmentação).
Então se calhar podemos medir a quantidade de reflexo para as três cores primárias, e chegar a um modelo RGB da cor da superfície.
Acho que me fiz entender

[Kartech]

não tenho a certeza quanto ao funcionamento deste, mas deve ser a mesma coisa que um modelo do qual já tive conhecimento, que tirava partido duns conceitos que se aprende em física-química de 9ºano (prái, já não me lembro bem ):

Se iluminar-mos uma superfície de uma dada cor (vermelho, por exemplo) com uma luz de cor completamente diferente (como verde, neste caso) o que vemos? Preto. Podemos tirar partido disto com uma série de leds de cores diferentes como nesse modelo acima mencionado, e projectá-los na superfície, um de cada vez, ciclicamente, e teríamos um fototransístor/ldr a detectar a quantidade de reflexo. Assim sabemos que se ao ligarmos um led azul a superfície reflectir então a superfície é azul (ou contém azul na sua pigmentação).
Então se calhar podemos medir a quantidade de reflexo para as três cores primárias, e chegar a um modelo RGB da cor da superfície.
Acho que me fiz entender

Sim. Essa parte da física percebo agora a electrónica é que não, porque não tenho as bases. Mas ando a tratar disso ; )

Obrigado na mesma

Abraço

[Sérgio_Sena]

O princípio de funcionamento baseia-se no aproveitamento dos patamares de tensão das portas lógicas.

Podem ver que as LDR estão ligadas em divisor de tensão com as resistências R9/10/11.

E as portas lógicas têem as entradas ligadas ao divisor de tensão.
Quando a entrada da porta lógica tiver o nível de tensão superior ao patamar que reconehce como '1', então vai ler '1'. Se a tensão for abaixo do patamar, então vai ler '0'.

Vão ver aos datasheets, especificações electricas, e ver as VIH e VIL. As portas CMOS têem um patamar curioso, e este circuito aproveita isso.
