Transistor para motores DC com arduino (ex-LDR sem sucesso)

[FarraJ]

Boas.

Queria testar um LDR, mas nao estou a conseguir obter valores coerentes com o ambiente atraves do Serial Monitor.

Ligação:

pin 5V ligado a resistencia, que liga ao LDR e ao pin.anal 0. ldr ligado ao GND.

LED ligado a resistencia, pin 8 e GND (O LED nao é o problema, mas indica lo mal nao deve fazer)

codigo:

int value = 0;

void setup(){

  pinMode(0, INPUT);
  pinMode(8, OUTPUT);

  Serial.begin(9600);
}

void loop(){
  value = analogRead(A0);
digitalWrite(8, HIGH);


  Serial.println(value, DEC);

  delay(1000);   }


O que está a falhar?

obrigado

[ruicosta93]

Primeiro não precisas de declarar o pino 0 como uma entrada. Até acho que ele assume que é o pino digital 0 e não o analogico.

Depois o que queres fazer ler o ldr e quando tiver acima de uma valor  acender um led?

[xiserre]

nao tou a perceber a tua montadem
tens tipo isto?
gnd-----resistencia ------- ldr-------5v
                               |
                          pino do arduino

[senso]

Para começar, que valores recebes?
Podes ter uma resistencia muito grande ou muito pequena..

[ruicosta93]

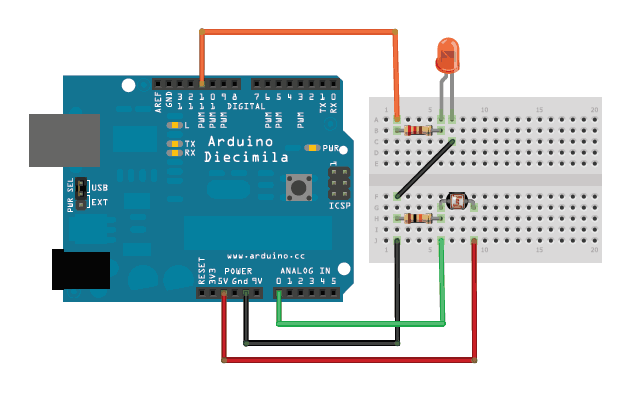

Liga de acordo com este esquema. a resistÊncia é de 10k mas tambem da com 1k.

[xiserre]

nao declares o pin 0 como imput e experimenta outra vez.  se tiveres um multimetro, ve a tensao que tens no divisor de tensao

[FarraJ]

nao tou a perceber a tua montadem
tens tipo isto?
gnd-----resistencia ------- ldr-------5v
                               |
                          pino do arduino

Resistencia trocada com LDR. li algures que isso iria criar um decrescimo na voltagem e nao um aumento. nao sei porque e que isso acontece, mas pareceu me mais seguro menos que mais



@Senso:   neste momento 310 +- 20..


E a meio deste post, faço um mega facepalm: Estava a ligar isto ao Pin 0 DIGITAL EM VEZ DO ANALOGICO!!!!!!!!!!

Espero frequentar este forum mais vezes de forma a aprender mais, e como ja viram, vai por aqui uma azelhice desgraçada....

Enfim, brigado pelas vossas prontas respostas.


Já agora, alguem me explica (ou me indica um site, ou um nome para googlar) a cena da resistencia estar antes ou depois do LDR, e porque e que uma aumenta a tensao, e a outra decresce?


Obrigadissimo

[GnGz]

Desculpem a minha azelhisse mas para quê a resistencia para o ldr?

[FET_Destroyer]

Desculpem a minha azelhisse mas para quê a resistencia para o ldr?

Para teres um divisor de tensão, uma resistência fixa e outra variável vai fazer com que a tensão no ponto intermédio varie.

[GnGz]

Desculpem a minha azelhisse mas para quê a resistencia para o ldr?

Para teres um divisor de tensão, uma resistência fixa e outra variável vai fazer com que a tensão no ponto intermédio varie.

Precisas do divisor para quê?

[FET_Destroyer]

Desculpem a minha azelhisse mas para quê a resistencia para o ldr?

Para teres um divisor de tensão, uma resistência fixa e outra variável vai fazer com que a tensão no ponto intermédio varie.

Precisas do divisor para quê?

O uC lê tensão, logo tens k por la tensão, n podes ligar o LDR a um pino do ADC, não vai acontecer nada. Por exemplo tens isto

5V-----R---.----LDR------GND
                |
                | adc

Vadc = ( Rldr / (R+Rldr) ) * 5

Agora se fixares a resistência R com um valor teu cunhecido sabes que o LDR varia, logo a tensão no adc vai variar e tu vais ler essa variação.

ou

http://lmgtfy.com/?q=Voltage+divider

[GnGz]

Obrigado

Pensava que bastava isto:

[FarraJ]

Voces fazem esses desenhos todos bacanos nalgum software ou assim?

No papel fica perceptivel até certo ponto, depois torna se confuso.


obrigado

[GnGz]

Voces fazem esses desenhos todos bacanos nalgum software ou assim?

No papel fica perceptivel até certo ponto, depois torna se confuso.


obrigado

O software é o Fritzing

[FarraJ]

Fantastico programa, obrigado pela resposta
