Autor Tópico: Relógio de tomada  (Lida 13859 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Online TigPT

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 5.235
    • Tiago Rodrigues
Relógio de tomada
« em: 12 de Janeiro de 2012, 19:08 »
Com a historia da TDT, e como n tenho contrato de tv em casa, nem tv comum, tive que arranjar uma antena daquelas pequenas com amplificador (sem amplificador não funciona).

A questão é que isto obriga a mais um transformador ligado à tomada que ou é ligado e desligado manualmente, e antes de dormir é chato sair da cama para ir desligar (tá frio), ou mais uma parasita a beber electricidade lá em casa ( ando com um pasivo de apenas 30~40W :P ).

Vi o post do Jee e fez-se click. Ligar a isto um micro com RTC para cortar a electricidade a certa hora (ou até Nordic para controlar remotamente).

A questão é: qual a forma mais simples / barata / baixo consumo, para fazer o corte dos 220V a partir de um circuito lógico de 3.3v?

Visto que esta área não é de todo o meu forte, gostaria de ouvir as vossas opiniões e o que acham da ideia.

PS - Porque não um normal relógio de parede daqueles comercializados nos supermercados? Gastam 2W.
« Última modificação: 12 de Janeiro de 2012, 19:37 por TigPT »

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.400
  • Helpdesk do sitio
Re: Relógio de tomada
« Responder #1 em: 12 de Janeiro de 2012, 19:38 »
Relé bi-estavel?
Avr fanboy

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.490
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Relógio de tomada
« Responder #2 em: 12 de Janeiro de 2012, 20:08 »
Se queres cortar consumos e se a tomada estiver ao alcance dos raios IR do comando de tv, eu escolhia uma tomada com corte e ligaçao via IR.

Ha tomadas k desligam remotamente recorrendo a um comando extra, mas era preferivel usar o proprio comando da tv (aproveitando algum botão k  n seja usado ou uma combinaçao de botoes) e assim ligas e desligas às horas k bem entenderes, pk senao com um temporizador, se tiver a dar a bola e estiverem no prolongamento, a tomada desliga chegando a akela hora e já n vês os penalties! :P  8)

Vou achar o link onde podes fazer uma cena dessas!.. (devo ter algures por aqui..)

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.400
  • Helpdesk do sitio
Re: Relógio de tomada
« Responder #3 em: 12 de Janeiro de 2012, 20:11 »
Mas como é que alimentas o micro?
Usas um transformador mais pequeno, pilhas, bateria?
Avr fanboy

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.490
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Relógio de tomada
« Responder #4 em: 12 de Janeiro de 2012, 20:18 »
Mas como é que alimentas o micro?
Usas um transformador mais pequeno, pilhas, bateria?

ya, com pilha e recarregavel!  8) smp é mais ecologico e barato! e kk um, de certeza k tem pilhas recarregaveis e carregador de pilhas em casa!

Tipo: 9V ou 3x 1.2V = 3.6V que assim smp se poupa na conversao de 9V pra 5V...

Online TigPT

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 5.235
    • Tiago Rodrigues
Re: Relógio de tomada
« Responder #5 em: 12 de Janeiro de 2012, 20:33 »
A primeira coisa que me ocurreu foi sem duvida um rele, mas são bichos que mal conheço.

Que relés seriam bons para o efeito? não sabia que se podia cortar 220 com 3.3 out of the box.

Uma fonte deste género tem um consumo baixissimo ideal para a situação:

http://jeelabs.org/2011/12/17/a-power-supply-which-draws-12-mw/

Offline LoneWolf

  • Mini Robot
  • *
  • Mensagens: 763
  • ..Ser ou não ser não tem questão nenhuma...
    • A Visão do Lobo
Re: Relógio de tomada
« Responder #6 em: 12 de Janeiro de 2012, 20:43 »
Boas,

Existe uma tomada que desliga e liga o que nela estiver ligado, funciona com relógio digital programável, é que uso nos aquários, sei que não é isso que queres mas pode ser que consigas adaptar um IR ou outro tipo de sensor que a faça desligar quando queres. Nunca abri nenhum mas posso abrir para se ver como é   ;D ;D ;D penso que aquilo tenha algo recarregavel  pois o relógio aguenta uns quantos dias fora da tomada.
« Última modificação: 12 de Janeiro de 2012, 20:51 por LoneWolf »
Blog: A Visão do Lobo

Nick antigo: kilobyte

Online TigPT

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 5.235
    • Tiago Rodrigues
Re: Relógio de tomada
« Responder #7 em: 12 de Janeiro de 2012, 20:52 »
Creio que nessas o mecanismo é mecanico, mas nada como abrir para aprender :P

São essas que eu digo que gastam 2W/h

Tenho que ver se abro uma.

Offline LoneWolf

  • Mini Robot
  • *
  • Mensagens: 763
  • ..Ser ou não ser não tem questão nenhuma...
    • A Visão do Lobo
Re: Relógio de tomada
« Responder #8 em: 12 de Janeiro de 2012, 20:55 »
Não é mecânico, dos mecânicos tive alguns queimados que cheguei a abrir os que falo são digitais e devem desligar com rele, bem já fizeste com que vá abrir um  ;D

Abraços.
Blog: A Visão do Lobo

Nick antigo: kilobyte

Online TigPT

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 5.235
    • Tiago Rodrigues
Re: Relógio de tomada
« Responder #9 em: 12 de Janeiro de 2012, 21:01 »

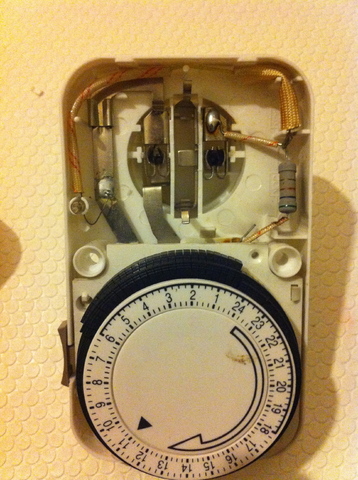

Pois, o que tenha aqui e abri é mecânico.



Pode ser que nesse consigas ver que relê utilizam. Obrigado.

Offline LoneWolf

  • Mini Robot
  • *
  • Mensagens: 763
  • ..Ser ou não ser não tem questão nenhuma...
    • A Visão do Lobo
Re: Relógio de tomada
« Responder #10 em: 12 de Janeiro de 2012, 21:17 »
Foi ao topo to tópico e só agora reparei que falas la dos de 2W, senão nem me tinha manifestado lol

os que falo são assim:




aqui pode se ver que usa uma bateria recarregavel NIMH de 1.2V duração mais de 100h la esta por o relógio aguentar fora da tomada dias, e posso passar por ela 3600W a 16A

e o interior...



Abraço.
Blog: A Visão do Lobo

Nick antigo: kilobyte

Online TigPT

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 5.235
    • Tiago Rodrigues
Re: Relógio de tomada
« Responder #11 em: 12 de Janeiro de 2012, 21:23 »
Podes me confirmar a referencia do item azul, talvez "sla 48vdc sl"

Creio que seja o relê de corte da tomada :P estamos no bom caminho.

Deve de ser isto: http://www.songle.com/pdf/20085271539341001.pdf
« Última modificação: 12 de Janeiro de 2012, 21:25 por TigPT »

Offline LoneWolf

  • Mini Robot
  • *
  • Mensagens: 763
  • ..Ser ou não ser não tem questão nenhuma...
    • A Visão do Lobo
Re: Relógio de tomada
« Responder #12 em: 12 de Janeiro de 2012, 21:31 »
SLA-48VDC-SL-A e mais umas coisas não sei se interessa.

Blog: A Visão do Lobo

Nick antigo: kilobyte

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.400
  • Helpdesk do sitio
Re: Relógio de tomada
« Responder #13 em: 12 de Janeiro de 2012, 21:31 »
Normalmente precisas de pelo menos 12v na bobine do relé, mas sei que tens relés com bobines de 5v, mas são mais raros e não podes comutar directo com um micro, tens de usar um transistor e diodo para free-wheeling.
Avr fanboy

Online TigPT

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 5.235
    • Tiago Rodrigues
Re: Relógio de tomada
« Responder #14 em: 12 de Janeiro de 2012, 21:35 »
Aparentemente há uma versão de 5V coil voltage, mas só valia a pena com um gerador de 5v mais eficiente. Para este circuito de corte.
