Lusorobótica Motor Board

Started by metRo_, 04 de February de 2009, 01:53

Previous topic - Next topic

0 Members and 1 Guest are viewing this topic.

guibot

QuoteRelativamente a questão de shield ou board independente, eu prefiro a board, mas dá para fazer isso de maneira que dê ou board, ou shield  mudando apenas os conectores

isso seria altamente  :)

metRo_

E isso é possivel usando a seguinte tipologia:


Fifas

e que tal uns destes

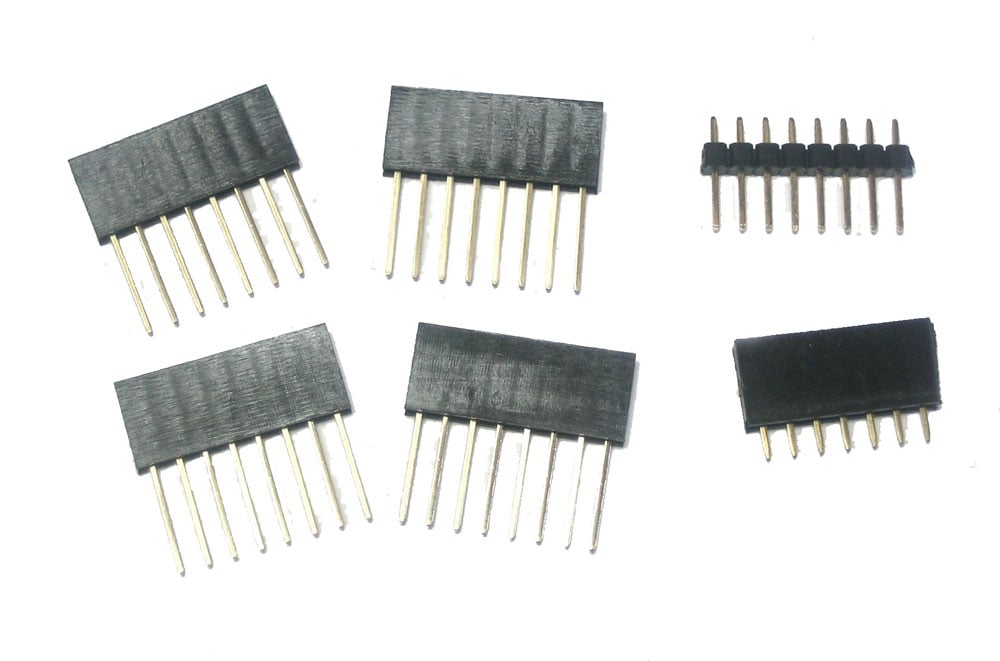

os da esquerda....assim encaixa no arduino e da para meter ainda mais shields por cima....quem nao quiser shield pode sempre meter os que tem os pernos mais curtos e usa como board :)

metRo_

não sabia da existência desses. Sendo assim parece que o problema está resolvido :)
Se a distancia entre os pernos desses e os pernos dos polarized connectors for igual era o dial. Eu estava numa de usar conectores que ficassem mais seguros. Nesses colocas os fios mas pode sair um ou assim...

metRo_

A ponte utiliza 4 PWM's para controlar os motores. Por cerca de 1€ pode-se comprar dois circuitos integrados com os quais seria possivel reduzir o numero de pwm's para 2. Acham que vale a pena?

O esquema está aqui, espero que seja perceptível que deu-me trabalho lol:

Fifas

mesmo assim seria precisos mais fios, vamos la ver, imaginem: 2 motores....motor 1 frente, motor 1 tras / motor 2 frente, motor 2 tras....4 saidas....mas penso que seja uma soluçao util tambem :)

penso que 2 pontes h em vez de uma seria uma soluçao util tambem....podemos "puxar" mais por elas :)

metRo_

#51
Aqui o que estava em questão era reduzir o numero de PWM's a utilizar. Em vez de utilizar 4 PWM's, utilizava-se uma 2 PWM e duas saidas digitais. é só.

Quote from: Fifas on 05 de February de 2009, 00:49penso que 2 pontes h em vez de uma seria uma soluçao util tambem....podemos "puxar" mais por elas :)
Acho que para já fazíamos só uma ponte para dois motores que é para aplicação mais básica que o pessoal precisa. Pode é adicionar-se aos objectivos futuros.

Fifas

sim...eu nao disse o contrario, penso que me expliquei mal :P

quero dizer que é uma boa ideia, no entanto seria preciso outro pin do arduino, para controlar o resto....mas claro que é uma excelente ideia pois em vez de utilizar 4 ou 6 pins do arduino utiliza 2 ou 3 ;)

TigPT

Mas no desenho meteste apenas 1 PWM e um sinal high/low, estou correcto? Assim só se consegue controlar um motor, pois precisamos de 1 PWM para cada motor para poder ter velocidades diferentes, assim como direcções diferentes.

Logo precisamos de 2PWM e 2 Digitais de controlo de sentido.

Uma solução bem mais fácil seria um mux que recebe o PWM e GND, o Digital como selector, e encaminha o PWM para uma das patas ou a outra conforme o digital, respectivamente irá encaminhar GND para a outra pata dando sinal de activar.
(Duplicava-se para os dois motores)

O que acham?

metRo_

Ia-se usar na mesma 4 Pinos mas em vez de serem 4 PWM's seriam 2 PWM's + 2 Digitais pois parece-me que normalmente nos projectos é mais fácil sobrarem pinos normais que PWM's.

Quote from: TigPT on 05 de February de 2009, 01:00
Uma solução bem mais fácil seria um mux que recebe o PWM e GND, o Digital como selector, e encaminha o PWM para uma das patas ou a outra conforme o digital, respectivamente irá encaminhar GND para a outra pata dando sinal de activar.
(Duplicava-se para os dois motores)

O que acham?
Bem mais directa que a minha ideia. Só que eu isso nunca usei. Podes só explicar um pouco melhor o funcionamento disso? Consegues fazer com que estando 0 sai por um lado e estando 1 sai por outro? é que a ideia que tenho de mux é de algo que tem um entrada e 5 saidas por exemplo. E que le a entrada e coloca na saida 1, le a entrada e coloca na saida 2, e sucessivamente, e que a entrada tinha que estar sincronizada para ir para a saida certa o que queremos, não sei se me expliquei bem, mas é a ideia que tenho disso :S

tr3s

Um multiplexer ou MUX é um dispositivo bastante simples, é composto por duas ou mais entradas, uma saída e um selector. Para um MUX  de duas entradas o selector é de apenas um bit/pino, para 3 ou4 entradas é de dois bits/pinos e assim sucessivamente. O que o Tig falou basta ser um mux de duas entradas:



Se o bit ou pin selector estiver a 0/LOW tem a primeira entrada na saída, se estiver a 1/HIGH tem a segunda entrada na saída.

;)
Tr3s
Daniel Gonçalves

TigPT

Penso que estás a falar de um decoder.

Um mux (multiplexor) passa para a saída o valor correspondente à entrada apontada pelo selector.

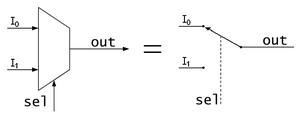

Na imagem a cima out recebe o valor de I0 ou I1 dependendo do valor lógico de sel, respectivamente 0 ou 1.
Se sel a 0, out tem o que está a I0 (PWM no nosso caso) se sel a 1, out recebe I1 (GND no nosso caso)

Com um mux de 2 entradas a 2 bits e 1 saida a 2 bits, jogamos com o ligar GND e PWM primeiro de uma manira, no segundo por ordem inversa, e conseguimos com sel optar entre passar PWM para cima e GND para baixo, ou PWM para baixo e GND para cima.

Fiz-me entender?

metRo_

#57
Exacto, estava mesmo a confundir.

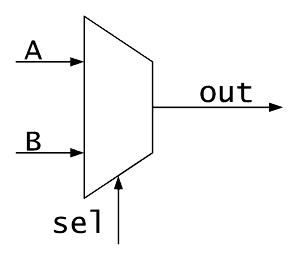

Só para concluir seria isto:


Podem-me aconselhar 1 ou dois integrados para dar uma vista de olhos nas datasheets. E de preferência que tenha na aquarionet.com ...

metRo_

A TI disse que só me poderia ajudar se fosse para um douturamento ou o professor a perguntar...
