Ajuda em Eagle

[senso]

Transformadores, a mixTrónica em Coimbra faz á medida e com preços decentes.

[jorge_rc]

o transformador tambem veio da aparelhagem, os unicos componentes a comprar vao ser condensadores e resistencias, acho que nao vale a pena (em fiabilidade essencialmente) estar a procura-los na board antiga da aparelhagem.

os condensadores da alimentaçao entao devem ficar tambem na placa do amplificador, correcto? na aparelhagem de onde desmontei tudo tinham "apenas" dois de 4700uf (um para o positivo outro para o negativo), mas no esquema que encontrei, o recomendado são os de 10000uf ( que ate tenho ca em casa), ponho so esses dois e as duas resistencias? ou é preferível alterar alguma coisa?

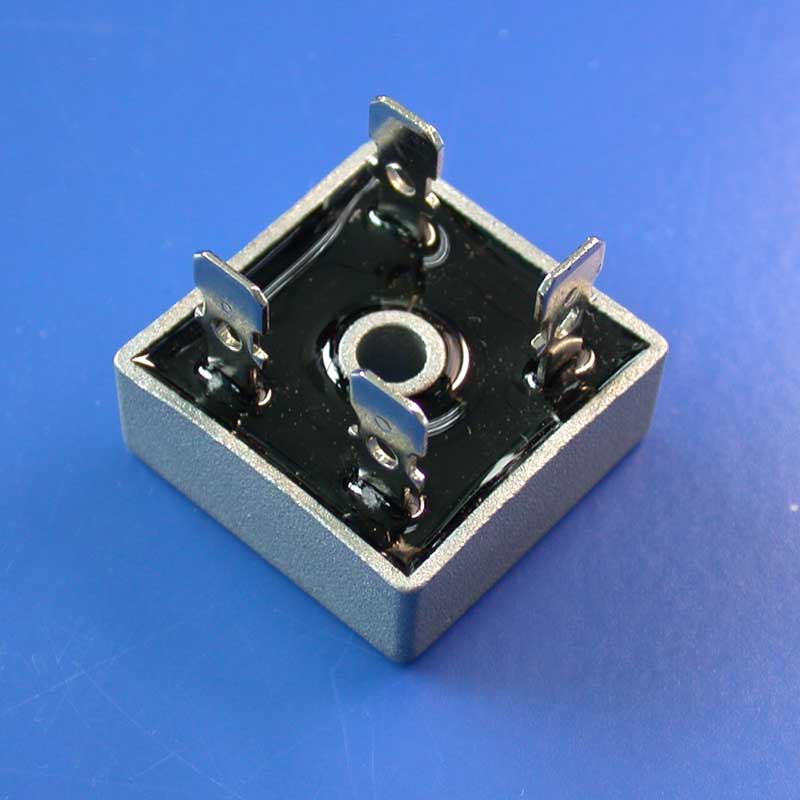

Senso, a ponte rectificadora que falas é destas, certo?




Cumps

[senso]

Sim, é essa ponte.
Resistencias, se comprares, aconselho que compres resistencias de filme metálico que são menos ruidosas que as tipicas resistencias da carbono.
Os condensadores, eu ia antes para um par de condensadores de 4700uF, para reduzir a sua resistencia interna, um par em cada rail de alimentação.

Sim, a ponte retificadora é essa.

[jorge_rc]

entao, montava 4 condensadores de 4700uf em vez de dois de 10000uf? a diferença é notória? é que os de 10000uf já os tenho ca em casa

[senso]

Não, isso é de baixa potência, se já tem os de 10000uF e garante que estão bons, usa esses.

[jorge_rc]

em principio estarão, uma vez que nunca foram usados  vou entao alterar o esquema e ja volto ca a chatear-vos :p

[dio123]

Boa tarde,
Queria saber se dá para fazer o seguinte no eagle.
http://1.bp.blogspot.com/_iAehBIIVpsI/TNIHj0BZ-gI/AAAAAAAAAC0/_InfQN1XMHM/s1600/siap.png

Assim evito de as linhas estarem sempre a passar por cima das outras e tambem por questão de estetica e facilidade. E em circuitos grandes nao ficarem muitos traços por cima de outros.

[senso]

É, usas labels que é dar nomes ás nets.
