Solenoide Pequena, micro!

[edeweld]

Obrigado pela ajuda e pelos links/explicações

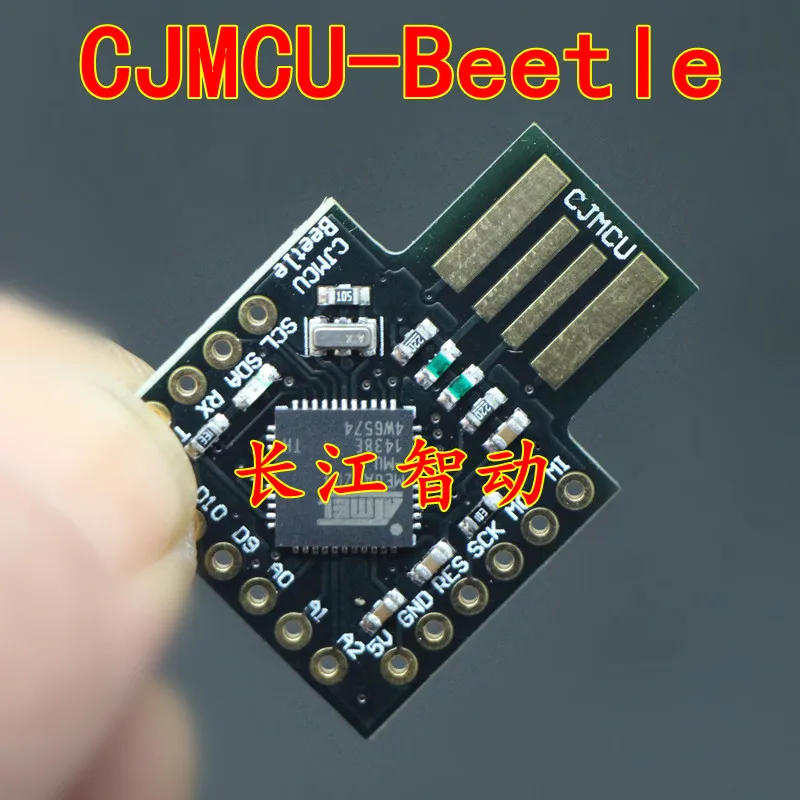

Não tenho aqui a peça mas através desta foto dá para explicar mais ou menos! https://ae01.alicdn.com/kf/HTB1IlUbPXXXXXbuXXXXq6xXFXXXD/Badusb-Bad-USB-Mini-Virtual-Keyboard-Hacker-Tool-font-b-Hack-b-font-for-duino-Remote.jpg

Vejam os contactos da usb, o objectivo seria ter ali uma solenoide que faria o contacto entre o contacto 1 e 2, por exemplo! Tenho que fazer um hack numa placa, que não posso soldar nada. Por isso o contacto terá que ser fixo!

Nota: Inicialmente tive a ideia de o botão da solenoide actuar o botão manual. Mas depois lembrei-me que podia virar a placa ao contrário e a mesma solenoide fazer o contacto entre os pinos do botão, que já agora é smd!

[jm_araujo]

Não consigo fazer sentido da tua explicação.

Queres curto-circuitar os pinos de uma ficha USB? Com que objetivo(pergunto porque não faz sentido)?

Se não podes soldar nada a uma placa e queres fazer um contacto, há várias soluções. Se ainda estiveres a desenhar a placa, metes um conetor. Se é para ligar uma placa existente, tens pogo-pins de 1001 formatos para fazer a ligação por contacto.

[LVirtual]

Obrigado pela ajuda e pelos links/explicações

Não tenho aqui a peça mas através desta foto dá para explicar mais ou menos! https://ae01.alicdn.com/kf/HTB1IlUbPXXXXXbuXXXXq6xXFXXXD/Badusb-Bad-USB-Mini-Virtual-Keyboard-Hacker-Tool-font-b-Hack-b-font-for-duino-Remote.jpg

Vejam os contactos da usb, o objectivo seria ter ali uma solenoide que faria o contacto entre o contacto 1 e 2, por exemplo! Tenho que fazer um hack numa placa, que não posso soldar nada. Por isso o contacto terá que ser fixo!

Nota: Inicialmente tive a ideia de o botão da solenoide actuar o botão manual. Mas depois lembrei-me que podia virar a placa ao contrário e a mesma solenoide fazer o contacto entre os pinos do botão, que já agora é smd!

realmente isso não faz sentido nenhum pá.
numa ficha usb nao podes por botoes nem outras coisas a fazer contacto directo nos pinos.
a placa como esta pode ser encaixada diretamente numa ficha usb femea ou macho.
nao precisas de soldar nada lá...
tenho a impressao que a ideia de a placa ser desenhada assim é mesmo essa, para que possa ser encaixada directamente numa ficha usb.

essa placa serve para receber sinais de dados e de comando e depois converte para usb, eventualmente para ligar num pc ou num arduino/raspberry.
nao pdoes nem deves fazer nada na ficha usb da mesma a naos er liga-la a outro dispositivo usb.

[senso]

Arrisco dizer que essa placa é para crackar as PS4, se é que isso ainda funciona lol..
E para ligar num arduino não faz qualquer sentido, porque é um atmega, aka em linguagem de maker já é um arduino..

[Hugu]

Obrigado pela ajuda e pelos links/explicações

Não tenho aqui a peça mas através desta foto dá para explicar mais ou menos! https://ae01.alicdn.com/kf/HTB1IlUbPXXXXXbuXXXXq6xXFXXXD/Badusb-Bad-USB-Mini-Virtual-Keyboard-Hacker-Tool-font-b-Hack-b-font-for-duino-Remote.jpg

Vejam os contactos da usb, o objectivo seria ter ali uma solenoide que faria o contacto entre o contacto 1 e 2, por exemplo! Tenho que fazer um hack numa placa, que não posso soldar nada. Por isso o contacto terá que ser fixo!

Nota: Inicialmente tive a ideia de o botão da solenoide actuar o botão manual. Mas depois lembrei-me que podia virar a placa ao contrário e a mesma solenoide fazer o contacto entre os pinos do botão, que já agora é smd!

Arranja uma ficha usb femea e shunta na ficha e nao na pcb.. fica mais barato e escusas de andar a inventar

[edeweld]

Boas pessoal!

Obrigado pela ajuda e participação. Senão não me engano no termo é isto que preciso: https://pt.wikipedia.org/wiki/Isola%C3%A7%C3%A3o_galv%C3%A2nica

Preciso de arranjar um componente que realize a comutação entre dois polos, de maneira a que a corrente flua, mas sem que este componente seja ou influência a corrente que lá passa. Por isso lembrei-me da solenoide. Pensei no relé, mas é muito grande para o que preciso

Acertei no termo?

[senso]

Ou liga um opto-isolador aos pinos do botão..
Explica lá isso melhor que cheira-me que um solenóide é a pior solução que existe..

[edeweld]

Estou a ler sobre opto-acopoladores e no 4N25, segundo esta imagem: http://www.newtoncbraga.com.br/images/stories/artigos6/art0290_05.png

Posso ligar entre o pino 4 e 5 a tensão que quiser, corecto?
Não percebo qual a necessidade de uma montagem como na alínea C (opto-acopolador como amplificador), nesta imagem: http://www.newtoncbraga.com.br/images/stories/artigos6/art0290_07.jpg

Pesquisando sobre esquemas, para aprender a utilizar, encontrei este que me parece bastante interessante: http://eletronicasilveira.forumeiros.com/t1756-teste-de-opto-isoladores

Caso tenham esquemas ou documentação agradeço a partilha, assim utilizo-os para estudar o componente.

[senso]

Tens de ver qual é o pino mais positivo em relação ao outro, porque isso só funciona num sentido ou seja ou o botão puxa uma linha á massa ao ao vcc, logo a ordem dos fios importa.
