Dimmer AC 230v

[npereira]

Boa Tarde pessoal,

Montei um circuito para controlo de luminosidade de uma lâmpada incandescente.

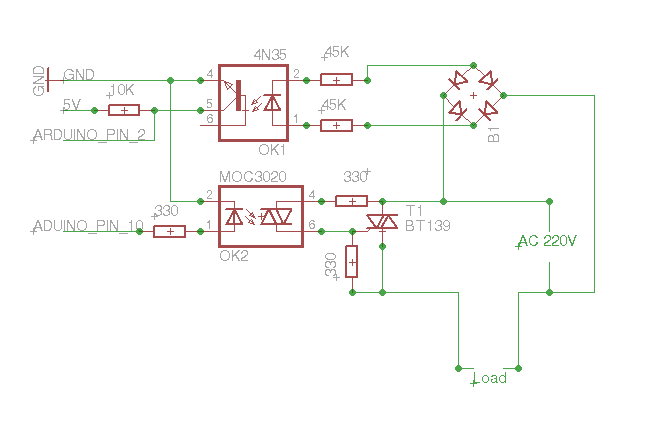

Está montado segundo este esquema:



Para controlar o disparo da Gate tenho uma PIC e meti um atraso de disparo de 5ms após passar por zero. Ou seja, vai apanhar meia onda.

Resultado disparo medido com o PICKIT(enquanto não tenho osciloscópio  ):



A passagem por zero é o eixo de baixo e o disparo da Gate o eixo do meio.
Aparentemente tudo bem. Só que a lâmpada não liga!

Com o programa de teste que fiz, um pisca pisca com lâmpada funciona perfeitamente. Alguém sabe de alguma condicionante no circuito para quando funciona como dimmer?

[npereira]

Depois de muitas horas a analisar o circuito, programar a PIC de diversas formas, etc! Cheguei a uma conclusão! O opto-triac que utilizei tem filtro de passagem por zero. E pelo que pesquisei para este tipo de aplicação de dimmer não funciona. Fica o aviso para quem futuramente tiver o mesmo problema.

[ivitro]

Tinhas os disparos sincronizado?

[npereira]

Tinhas os disparos sincronizado?

Sim, tenho as curvas de disparo certas. O problema estava no opto-triac. Como tem filtro de passagem por zero só dispara quando a tensão está em 0.

[ivitro]

Ainda tens o circuito montado?

Esse moc só activa o triac quando há passagem por zero que impossibilita um bocado a função de dimmer.

Experimenta meter um PWM com uma frequência muito mais baixa que a da rede, assim irá haver arcadas e conduz e outras que não conduz, o efeito na lâmpada é que não sei como ficará.

Olha cuidado que as resistências também têm limite de tensão.

[npereira]

Ainda tens o circuito montado?

Esse moc só activa o triac quando há passagem por zero que impossibilita um bocado a função de dimmer.

Experimenta meter um PWM com uma frequência muito mais baixa que a da rede, assim irá haver arcadas e conduz e outras que não conduz, o efeito na lâmpada é que não sei como ficará.

Sim, tenho. Aliás, tenho já uma PCB feita. Se baixar a frequência vai provavelmente piscar de forma aleatória.

Olha cuidado que as resistências também têm limite de tensão.

Sim, eu sei. Fiz o cálculo +/- assim a olho das potências xD
Aconteceu-me no opto-acoplador de detecção de zero em que tenho duas de 10k em serie precisamente para dividir a potência. Só que como achei que as vezes podia ser resistencia a mais e o opto-acoplador não chegar a mudar de estado passou-me pela cabeça trocar uma por 1k. Ou seja, a de 10k apanhou com a tensão toda... e viva a fumaça
