Alimentar motor de uma bobine com duas polaridades distintas

[SerraCabo]

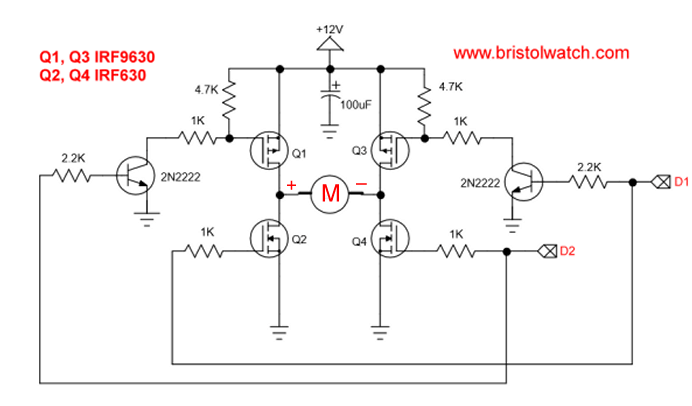

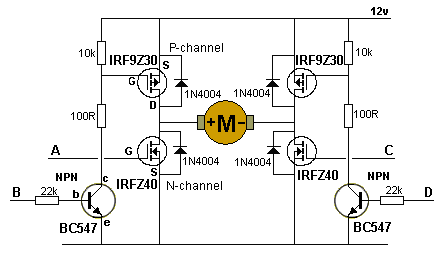

Estes dois têm boa pinta. O de cima não me agrada.

[jm_araujo]

Ou me engano ou há algo estranho na polarização dos transístores do lado da alimentação positiva. Como pode a polarização dos gates ser a mesma para os de 'cima' e os de 'baixo'?

Não pode, a menos que não consumas muita corrente no motor e/ou não te importes de dissipar uns W nos Mosfets superiores por estarem na zona linear em vez de em condução.

[LVirtual]

Vou seguir este tutorial, http://www.newtoncbraga.com.br/index.php/artigosmec/1213-ponte-h-com-pwm.html, a ver se consigo fazer uma Ponte H home made

Com milhares de artigos de jeito na net vais buscar um da idade da pedra em brasileiro.

Tu sabes inglês??? Fartas-te de usar termos de eletrónica brasileiros, e sempre que se recomenda qq coisa ou qq pesquisa, lá vens tu com um site brasileiro manhoso. Mesmo quando se manda um site com tudo explicadinho mas em inglês, é como se estivéssemos a mandar informação para um buraco negro, desaparece sem deixar rasto de conhecimento.

Araujo, entre ler um texto tecnico em portugues mesmo que seja do brasil e ler um texto em imgles mesmo que seja dos States, é sempre mais facil entender o texto em portugues. Infelizmente nem todos os portugueses dominam a lingua inglesa tao bem como a portuguesa e infelizmente tambem a maior parte dos circuitos electronicos nao evoluiu assim tanto.
Ainda mais uma vez, infelizmente no mundo da lingua portuguesa, sao os engenheiros brasileiros os unicos a publicar trabalhos DiY em linguagem acessivel a todos e com todas as explicaçoes necessarias para se aprender algo mais que ligar dois led's em serie.

mesmo a versao tuga da elektor tinha muita coisa do Newton Braga. eu era cliente assiduo da elektor quando ela vinha escrita em brasileiro para portugal e depois quando passou a ser escrita em portugues de cá do burgo.
e todos os circuitos ou quase todos eram de origem muito estrangeira. circuitos feitos e explicados por tugas nem me lembro de ver algum...

De todos os sites de electronica DiY que tenho encontrado na net nos ultimos 20 anos o do newton braga ainda continua a ser o melhor na lingua portuguesa.
Por isso é normal que ainda muita gente e se calhar bastantes utilizadores deste forum continuem a apoiar-se em sites da idade da pedra em brasileiro, ainda continuam a ser os melhores para se aprender em portugues...
e esquece os tradutores on-line, cada um é pior que o outro...
para ingles tecnico entao, ate dá vontade de vomitar...

[edeweld]

Não diria melhor LVirtual!

Nos entretantos vou continuar a estudar...já volto com novidades!

[LVirtual]



Não diria melhor LVirtual!

Nos entretantos vou continuar a estudar...já volto com novidades!



[jm_araujo]

Apenas me referia ao artigo, não conheço o site nem o senhor. Apesar de ter em casa os primeiros +10 anos da elektor portuguesa (do Nº2 até cento e qq coisa), nunca reparei nos autores (nem me interessam).

Acho que é evidente porque o artigo é da "Idade da pedra": os desenhos, a PCB e os componentes utilizados são tudo menos atuais. Nada que importasse se não fosse esquema ter um erro básico como é não assegurar um Vgs  > Vgs(th) nos Mosfets superiores. Nem era difícil de corrigir, bastava ter usado mosfets tipo P para Q1 e Q2 e encaminhar a gate a saída lógica correta. Não que o tirasse da idade da pedra, mas ao menos estava mais correto um bocado.

[LVirtual]

Apenas me referia ao artigo, não conheço o site nem o senhor. Apesar de ter em casa os primeiros +10 anos da elektor portuguesa (do Nº2 até cento e qq coisa), nunca reparei nos autores (nem me interessam).

Acho que é evidente porque o artigo é da "Idade da pedra": os desenhos, a PCB e os componentes utilizados são tudo menos atuais. Nada que importasse se não fosse esquema ter um erro básico como é não assegurar um Vgs  > Vgs(th) nos Mosfets superiores. Nem era difícil de corrigir, bastava ter usado mosfets tipo P para Q1 e Q2 e encaminhar a gate a saída lógica correta. Não que o tirasse da idade da pedra, mas ao menos estava mais correto um bocado.

pois, calhando é como dizes, mas nao me debruçei sobre essa parte menos antropologica e mais cientifica.

[edeweld]

hehe montei este esquema http://www.newtoncbraga.com.br/index.php/artigosmec/1213-ponte-h-com-pwm.html e funcionou Menos a parte de pwm

A parte dos IRF640 percebo, mas a parte dos 4011 ainda tenho que estudar melhor. Percebo a razão de ele funcionar, mas quero perceber melhor o que cada montagem faz!

Vou também tomar em nota a dica que o jm_araujo falou, sobre os mosfets.

Relativamente à mudança brusca de sentido do motor eu posso proteger o mesmo colocando um condensador, em paralelo, com o motor.  Assim apenas vai passar corrente a partir do momento em que o condensador esteja cheio. Na mudança de de sentido teríamos que esperar que o condensador enche-se para que o motor volta-se a rodar. Enquanto isso o motor para! O condensador não pode ser electrlítico, devido à polaridade. Talvez um cerâmico! Faz sentido?

Obrigado

[SerraCabo]

Relativamente à mudança brusca de sentido do motor eu posso proteger o mesmo colocando um condensador, em paralelo, com o motor.  Assim apenas vai passar corrente a partir do momento em que o condensador esteja cheio.

Esta, eu quero ver.

Onde foi buscar semelhante ideia?

Talvez um cerâmico! Faz sentido?

Sim, para capacidades que façam sentido em relação a um motor, o condensador terá que ser do tamanho de uma garrafa de gás.

[SerraCabo]

A parte dos IRF640 percebo

Outra novidade. É que, em relação ao esquema que aponta, nenhum de nós percebe como funciona a polarização dos MOSFETs de cima.

Quando souber, diga à malta.

[jm_araujo]

Faz sentido?

Nenhum. Devia?
