Autor Tópico: Breaduino alimentado por duas pilhas AA  (Lida 3978 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline tcustodio

  • Mini Robot
  • *
  • Mensagens: 344
  • "beware of programmers who carry a soldering iron"
    • Youtube
Breaduino alimentado por duas pilhas AA
« em: 17 de Setembro de 2009, 01:13 »
Uma das minhas ideias primordiais, é meter um teclado midi que tenho aqui a funcionar sem fios, a transmitir o sinal para o computador por um módulo RF.

Um dos problemas a considerar em primeira mão, é a alimentação do bicho, pois o teclado supostamente trabalha por USB, e como vou pôr um microcontrolador a comunicar, preciso de alimentação no próprio teclado.

Mediante uma pesquisa, deparei-me com um projecto da LadyAda, o MintyBoost.

"como é que ela tem 5V com duas pilhas AA?" era a única coisa que me preenchia a mente. Após ver o processo de construção, aprendi que a magia vinha dum circuito integrado: o LT1302 da Linear, ou o MAX756 da Maxim. São transformadores DC-DC que aumentam a tensão.

Para executar esta ideia, precisei de:

  • 2 condensadores electrolíticos de 100uF;
  • 2 condensadores de 0.1uF;
  • 1 díodo Schottky, 1N1518 (ou semelhante, só aqui tinha o 1N1519);
  • 1 indutor de 10uF (foi o componente que mais trabalho deu para arranjar);
  • 1 MAX756

Apenas irei abordar o uso do MAX756, pois tentei o LT1302 e não correu bem...

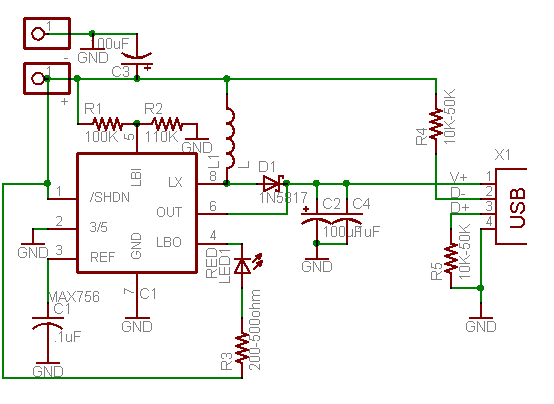

Este é o esquema do MintyBoost, posso explicar que podemos ignorar o divisor de tensão no pino 5, LBI, feito pelas resistências R1 e R2. O max756 tem um detector de bateria baixa, usando uma referência interna de 1.25V, temos então que usar um divisor de tensão para igualar a tensão das nossas pilhas ao valor da referência. Se a tensão das pilhas baixar demasiado, o pino 5 irá ligar-se ao ground, e, como mostra o esquema, um led acender-se-á caso isso aconteça.

Podemos então ignorar aquelas 3 resistências e o led...
Neste caso o pino 5 deve ser posto em "high" ligando-o à alimentação da bateria e o pino 4 (open collector) deixa-se a flutuar.

O bico de obra foi o indutor. Primeiro arranjei umas bobinas de choque (aquelas peças semelhantes às resistências mas com encapsulamento verde) e tentei usá-las com o LT1302. Não deu, pois estas bobinas de choque têm uma resistência interna muito alta, precisamos de algo melhor.

A minha salvação estava num scanner velho que desmontei, não foi de propósito, mas estavam lá duas bobinas que funcionaram com o max756 da primeira vez que o experimentei. Deixei-me ficar por estas. À pouco voltei a experimentar as bobinas de choque, e por acaso funcionaram com o max756, mas li na datasheet que a resistência interna do indutor usado afecta significativamente a performance do circuito integrado.

Aqui está o meu breaduino a ser alimentado por duas pilhas AA:


Gostei da simplicidade e da utilidade deste circuito, pois pode provar-se que pode dar jeito em aplicações fora de casa, quando queremos que o microcontrolador fique quietinho a executar uma tarefa qualquer, como recolher dados do ambiente exterior e mandar por RF para um computador central  ;D
E não é difícil de arranjar o material, mesmo que só se usem as bobinas de choque.

Vai ser a base do meu projecto do teclado midi sem fios. Falta aprender a usar os RFM12, e talvez fazer um dispositivo USB de entrada midi com um attiny, com o V-USB.

PS: Deixo mais um close-up do meu circuito, e um esquema no Fritzing (uso lá um 555 só para ter algo a ocupar lugar)


Comentários, sugestões, correcções... estou à espera  :)
« Última modificação: 17 de Setembro de 2009, 01:18 por tcustodio »
Tiago Custódio,
- Não me dêem álcool se estiver um piano por perto.

Offline ricardo-reis

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 1.300
Re: Breaduino alimentado por duas pilhas AA
« Responder #1 em: 17 de Setembro de 2009, 01:23 »
mt bom, sim sr.. bem explicadinho e tal..

Offline Fifas

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 2.060
  • El RoboSapiens
Re: Breaduino alimentado por duas pilhas AA
« Responder #2 em: 17 de Setembro de 2009, 01:30 »
e ainda nao tinhas certeza se querias postar isto ou nao? :P

ja me vai dar muito jeito....obrigado ;)

já agora, alguem sabe onde comprar dessas bobines? Temos de contactar o nosso fornecedor não? (nosso fornecedor = loja lusorobotica ;D)

Offline tcustodio

  • Mini Robot
  • *
  • Mensagens: 344
  • "beware of programmers who carry a soldering iron"
    • Youtube
Re: Breaduino alimentado por duas pilhas AA
« Responder #3 em: 17 de Setembro de 2009, 01:34 »
as bobinas de choque comprei ao Njay numa vez que fui à capital ;)

podes usar isto com uma pilha AAA recarregável... ou uma daquelas das motherboards (CR2302?) mas esta última não daria pra muito tempo xD

ou até uns painéizitos solares!
Tiago Custódio,
- Não me dêem álcool se estiver um piano por perto.

Offline tcustodio

  • Mini Robot
  • *
  • Mensagens: 344
  • "beware of programmers who carry a soldering iron"
    • Youtube
Re: Breaduino alimentado por duas pilhas AA
« Responder #4 em: 17 de Setembro de 2009, 01:36 »
na Sparkfun vendem módulos já feitos, de certo terão melhor qualidade, mas estraga um bocado da piada do "fazer tu mesmo"  ;D

diz ao tiago pra trazer uns módulos desses prá loja ~~

eles têm até módulos desses acoplados a um "battery holder" para uma pilha! isso já pode poupar muito trabalho e tempo ^^

olha aí:

http://www.sparkfun.com/commerce/product_info.php?products_id=8248
http://www.sparkfun.com/commerce/product_info.php?products_id=8290
« Última modificação: 17 de Setembro de 2009, 01:38 por tcustodio »
Tiago Custódio,
- Não me dêem álcool se estiver um piano por perto.

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.726
Re: Breaduino alimentado por duas pilhas AA
« Responder #5 em: 17 de Setembro de 2009, 11:47 »
Eu por acaso tambem já usei um desses modulos da maxim e da linear, num caso fiz:
5V->12V;
5V->16V;

Depois tenho que tirar umas fotos, fiz umas pcb's todas catitas e ficou mt giro :D

E para não dizerem que não sou amigo: http://www.we-online.com/katalog/de/we/katalog/index.php?language=en&key=Inductors%2FSpeicherdrosseln

Offline tcustodio

  • Mini Robot
  • *
  • Mensagens: 344
  • "beware of programmers who carry a soldering iron"
    • Youtube
Re: Breaduino alimentado por duas pilhas AA
« Responder #6 em: 17 de Setembro de 2009, 14:32 »
gostava de poder fazer umas pcbs para isto, isto de fazer tudo em pcbs de pistas não dá muito jeito, e pró max756 isto precisa mesmo de uma pcb com pistas dos dois lados :S
Tiago Custódio,
- Não me dêem álcool se estiver um piano por perto.
