Autor Tópico: LCD converter serial /paralel  (Lida 4266 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline joaopedrocmp

  • Mini Robot
  • *
  • Mensagens: 246
LCD converter serial /paralel
« em: 17 de Março de 2010, 22:36 »
Boas, alguem sabe de um esquema de um circuito para converter um uma ligação serial para paralela num lcd? para usar com um arduino.

comprei um lcd serial, mas nao deve xegar a tempo.

http://wara.com/userfiles/image/LCD%20serial/DSCN6201.JPG

 Parecido com isso

Obrigado

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.744
Re: LCD converter serial /paralel
« Responder #1 em: 17 de Março de 2010, 22:40 »

Offline joaopedrocmp

  • Mini Robot
  • *
  • Mensagens: 246
Re: LCD converter serial /paralel
« Responder #2 em: 17 de Março de 2010, 22:44 »
HUm pois, mas o que queria era o esquema para fazer um.

porque dai ja encomendei o lcd e nao deve xegar a tempo, queria ter uma 2º via caso nao xegue mesmo a tempo.

Obrigado :P

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.535
  • Helpdesk do sitio
Re: LCD converter serial /paralel
« Responder #3 em: 17 de Março de 2010, 22:52 »
O esquema é o mais fácil, o pior é encontrares o programa para meter no micro-controlador que recebe a informação via spi e a passa para paralelo, se tens poucos pinos podes sempre usar um shift register para falar com o lcd, afinal só precisas de fazer escritas no lcd, e no modo de 4 bits os 8bits que um 595 te dá chegam para meter o lcd a funcionar.
Avr fanboy

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.744
Re: LCD converter serial /paralel
« Responder #4 em: 17 de Março de 2010, 23:10 »
Estou quase a irritar-me  :P
Algum de vocês abriu o link e deu uma vista de olhos com atenção? lol

Offline joaopedrocmp

  • Mini Robot
  • *
  • Mensagens: 246
Re: LCD converter serial /paralel
« Responder #5 em: 17 de Março de 2010, 23:16 »
Sim metro, ao fundo da pa fazer download dos fixeiros.

e como sera mais facil? e ke tenho os pinos do arduino ocupados, e o codigo ja ta feito para lcd serial :X

Offline amando96

  • Mini Robot
  • *
  • Mensagens: 1.627
  • MAC address? But I have windows...
    • Projects, News, Blog, Tutorials
Re: LCD converter serial /paralel
« Responder #6 em: 17 de Março de 2010, 23:31 »
ou fazes essa pcb, e programas o PIC, ou usas o shift register (muito fácil) a sonigate tem, deve demorar 1-2 dias a chegar.

Offline joaopedrocmp

  • Mini Robot
  • *
  • Mensagens: 246
Re: LCD converter serial /paralel
« Responder #7 em: 17 de Março de 2010, 23:35 »
como funciona o chift register?

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.535
  • Helpdesk do sitio
Re: LCD converter serial /paralel
« Responder #8 em: 17 de Março de 2010, 23:43 »
Avr fanboy

Offline joaopedrocmp

  • Mini Robot
  • *
  • Mensagens: 246
Re: LCD converter serial /paralel
« Responder #9 em: 17 de Março de 2010, 23:47 »
muito Obrigado pessoal :)

Offline amando96

  • Mini Robot
  • *
  • Mensagens: 1.627
  • MAC address? But I have windows...
    • Projects, News, Blog, Tutorials
Re: LCD converter serial /paralel
« Responder #10 em: 17 de Março de 2010, 23:49 »
ligas ao arduino por SPI, e envias os bytes um de cada vez para o register, ele depois envia para o lcd todos de uma vez, funciona igual, mas só usas 3 pinos do arduino  ::)

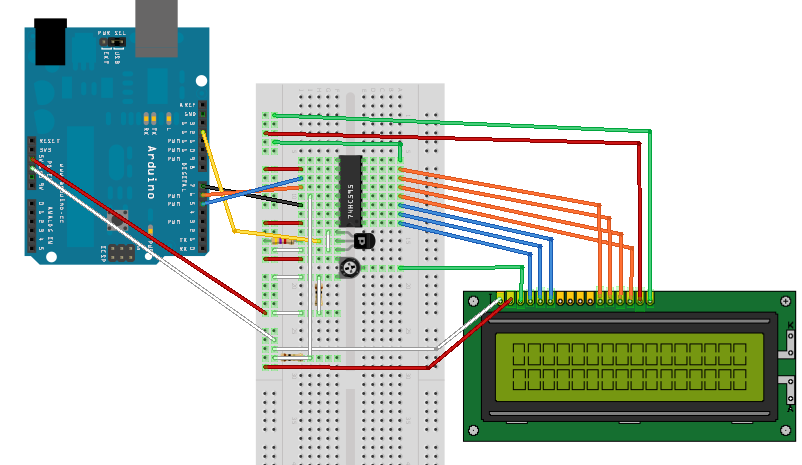

biblioteca em anexo, esquema de ligação:

só encontrei esse, esqueçe o termometro(peça de 3 pinos parecido a um transistor)
mais info desse projecto:
http://fritzing.org/projects/digital-thermometer/

E depois de umas brincadeiras com o código já deverás perceber o que é que faz o quê, e como.

boa sorte  ;)

EDIT: oops  :-[

Offline Rebel

  • Mini Robot
  • *
  • Mensagens: 153
    • Raspberry Pi
Re: LCD converter serial /paralel
« Responder #11 em: 18 de Março de 2010, 09:32 »
Já pensaste nesta solução por I2C?
Esta loja entrega bastante rápido (vêm da Europa): http://shop.jeelabs.com/products/lcd-plug

PS: Eu sei que o que queres é um conversor serie/paralelo, mas este adaptador chega em 2 ou 3 dias e não é difícil usar o I2C.
