Autor Tópico: Placa Ar Condicionado  (Lida 1774 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline AndréD.

  • Mini Robot
  • *
  • Mensagens: 180
    • AndreD Robotics
Placa Ar Condicionado
« em: 11 de Dezembro de 2010, 18:39 »
Boas...

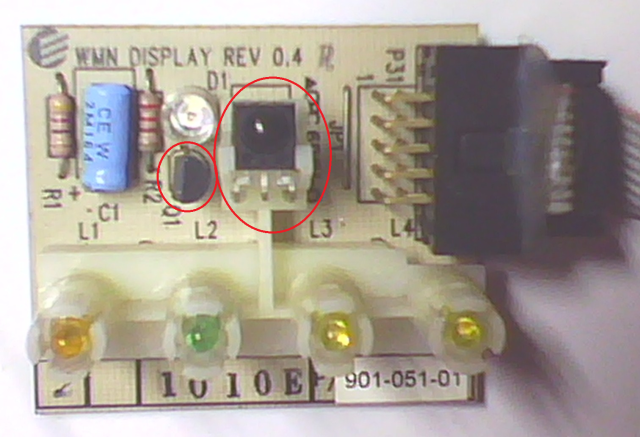

Tenho esta placa de um ar condicionado + o comando e queria aproveitar ambos para puder fazer umas brincadeiras o problema e que nao consigo descobrir quais sao os dois componentes marcados a vermelho para puder completar o esquema para ficar a saber como trabalha e como posso ligar aquilo ao arduino.

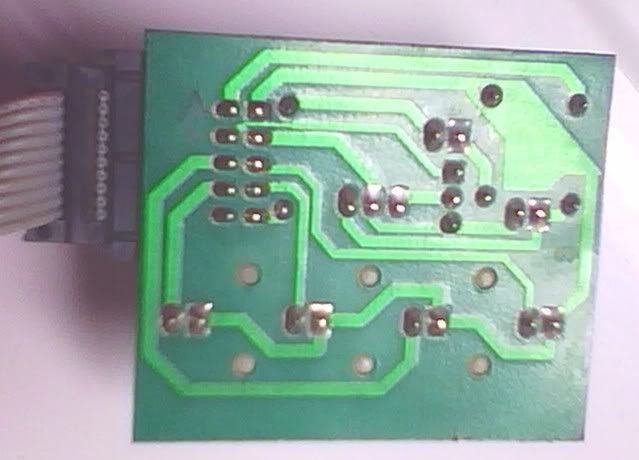

Aqui ficam ums imagens para ver se o pessoal me pode da ruma maozinha.



Deixo aqui o PINOUT que consegui apurar...

Lado Esquerdo (De Cima Para Baixo)
6-
7-
8- GND Do Led 2 (L2)
9- GND do Led 4 (L4)
10-

Lado Direito (De Cima Para Baixo)
1- 5V
2-
3- GND Do Led 1 (L1)
4- GND Do Led 3 (L3)
5- LED IR (GND)

Toda a ajuda é bem vinda...

Cumps
AndréD.

Offline msr

  • Mini Robot
  • *
  • Mensagens: 796
Re: Placa Ar Condicionado
« Responder #1 em: 11 de Dezembro de 2010, 19:20 »
Olha para o layout da placa e para os componentes e desenha o circuito no PAPEL. Assim torna-se mais fácil compreender o circuito que aí tens.

O componente a vermelho da esquerda é um transístor (nao consegues ler a referência no empacotamento?) e o da direita deve ser um detector de IV do género deste:
http://br.mouser.com/ProductDetail/TAOS/TSL261R-LF/?qs=sGAEpiMZZMvyLl2YZjU1aDtps%2fijfHXp

Offline microbyte

  • Mini Robot
  • *
  • Mensagens: 1.323
    • http://ricardo-dias.com/
Re: Placa Ar Condicionado
« Responder #2 em: 11 de Dezembro de 2010, 19:23 »
O da direita parece-me ser o receptor de Infra-vermelhos.
O da esquerda pode ser um transístor, mas também pode ser o sensor de temperatura.

Offline AndréD.

  • Mini Robot
  • *
  • Mensagens: 180
    • AndreD Robotics
Re: Placa Ar Condicionado
« Responder #3 em: 11 de Dezembro de 2010, 20:48 »
Boas...

Esquecime de mencionar as referencias dos dois...
Ja procurei e nao encontro nada de jeito...

Ora entao do lado esquerdo temos 59015 e do lado direito 3307 54A.

Com estas referencias nao consegui encontrar nada...

Cumps
AndréD.

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 3.418
    • Tróniquices
Re: Placa Ar Condicionado
« Responder #4 em: 12 de Dezembro de 2010, 00:34 »
Deve ser um transístor, pois no silkscreen diz "Q1", e "Q" é um transístor.
