Autor Tópico: Esquema de aviso de bateria  (Lida 9374 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Esquema de aviso de bateria
« em: 30 de Dezembro de 2010, 17:13 »
Eu queria saber como posso fazer um circuito que acenda um led quando uma bateria de 5 v está descarregada.

Se possivel algo simples sem CI nem coisas assim.
Rui Costa

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Esquema de aviso de bateria
« Responder #1 em: 30 de Dezembro de 2010, 17:15 »
Que tipo de bateria?
Numero de células, qual a voltagem que ela tem quando está descarregada?
Avr fanboy

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Esquema de aviso de bateria
« Responder #2 em: 30 de Dezembro de 2010, 20:29 »
eu juntei 4 destas NIMH 1,2V 2,5AH.

Quanto a voltagem quando está descarregada ainda não sei.
« Última modificação: 30 de Dezembro de 2010, 21:11 por ruicosta93 »
Rui Costa

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Esquema de aviso de bateria
« Responder #3 em: 30 de Dezembro de 2010, 21:22 »

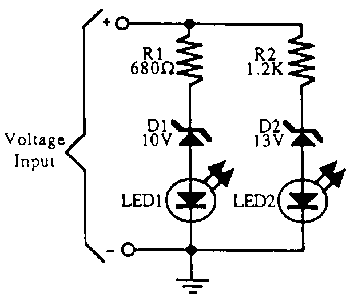

Encontrei este circuito.

Como ainda estou nos meus primeiros projectos alguem me pode ajudar.

A bateria e de 4,8 v.

Eu pesquisei porque não sabia o que queria dizer aquele simbolo e é o terra mas nnão percebi o que fazer com ele. Alguem me pode ajudar com os valores de resistencias e diodos.
Rui Costa

Offline andre_f_carvalho

  • Mini Robot
  • *
  • Mensagens: 1.457
    • Pro - andrefcarvalho
Re: Esquema de aviso de bateria
« Responder #4 em: 30 de Dezembro de 2010, 22:41 »
esse sinal terra é o gnd do circuito ou seja o -

quanto aos componentes, tens la os valores das resistências e do diodos zener , esta tudo ai a dizer.


cump

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Esquema de aviso de bateria
« Responder #5 em: 30 de Dezembro de 2010, 22:50 »
Mas este esquema era para uma bateria de 12 v.

Para diferentes valores da bateria os valores dos componentes mantem-se ou tenho que efectuar outros calculos?
Rui Costa

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Esquema de aviso de bateria
« Responder #6 em: 30 de Dezembro de 2010, 22:52 »
Um dos leds vai ligar quando alimentares esse circuito com 10v e o outro liga-se quando lhe deres com 13v, acho eu  :-[
Avr fanboy

Offline GnGz

  • Mini Robot
  • *
  • Mensagens: 665
Re: Esquema de aviso de bateria
« Responder #7 em: 30 de Dezembro de 2010, 23:07 »
São diodos de zener?

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 3.088
    • Tróniquices
Re: Esquema de aviso de bateria
« Responder #8 em: 30 de Dezembro de 2010, 23:14 »
Ora NiMH é mais ou menos 1V descarregada e 1.3V carregada. Vezes 4 (4 células em série), temos 4V descarregada e 5.2V carregada. Não me parece fácil fazer esse esquema dos LEDs e díodos zener para estas tensões, a não ser com experimentação.
« Última modificação: 30 de Dezembro de 2010, 23:37 por Njay »

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Esquema de aviso de bateria
« Responder #9 em: 30 de Dezembro de 2010, 23:23 »
Se este esquema não dá, alguem conhece outro esquema facil para indicar quando tiver descarregada?
Rui Costa

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Esquema de aviso de bateria
« Responder #10 em: 31 de Dezembro de 2010, 00:12 »


Com este circuito acima representado consigo que quando a bateria tiver descarregada o led (vermelho) acende?

Se der qual é o velor da resistênçia R1 ( e só o valor para limitar a corrente no led? faço os calculos como se o diodo zener não estivesse lá?)

Qual é o valor do diodo zener D1?

E se não for muito incomodo alguem podia me dar uma explicação teorica de como funciona este circuito porque não consigo entender porque que o led acende so quando tem uma tensão estipulada.

Desde já obrigada a todos os que ajudarem.

Eu vou construir o circuito tdo onde quero usar este indicador de bateria para ficar mais facil de entender e logo posto aqui.
« Última modificação: 31 de Dezembro de 2010, 00:18 por ruicosta93 »
Rui Costa

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 3.088
    • Tróniquices
Re: Esquema de aviso de bateria
« Responder #11 em: 31 de Dezembro de 2010, 00:26 »
O LED nesse circuito apaga quando a bateria estiver descarregada.

O LED vermelho precisa de "ver" pelo menos 1.8V da bateria para acender bem. O díodo zener, enfiado entre a bateria e o LED, "esconde" do LED uma certa tensão, de modo que o LED não vê a tensão da bateria mas sim a da bateria menos a que o zener esconde. Por exemplo, se o zener for de 2.2V, nesse circuito com a bateria a 4.8V, o LED só vê 2.6V (4.8 - 2.2).

A resistência é calculada assim: (tensão_máxima_que_o_LED_pode_ver_da_bateria - 1.8V) / 0.02A . O problema é arranjar um zener com a tensão necessária para que o LED apague quando a bateria tiver 4V (o valor que indica +/- que tá descarregada) e a tolerância dos componentes.
« Última modificação: 31 de Dezembro de 2010, 00:35 por Njay »

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Esquema de aviso de bateria
« Responder #12 em: 31 de Dezembro de 2010, 00:32 »


Aqui fica o esquema completo (o esquema não está com a simbologia correcta porque havia coisas que eu na sabia)

Basicamente é uma bateria que é carregada por usb do computador em E1 e descarregada para ipod e telemoveis em S1 e têm um indicador led para avisar quando se deve carregar a bateria.

Queria a vossa opinião. Queria saber se o esquema funciona assim deste modo para o efeito (não testei nda ainda por falta de componentes e não queria gastar dinheiro sem saber que funciona).

Aos entendidos na area peço que me corrijam se algo estiver errado.

Obrigada.
Rui Costa

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Esquema de aviso de bateria
« Responder #13 em: 31 de Dezembro de 2010, 00:36 »
Não podes ligar a bateria directamente aos 5v do USB e esperar que ela carrega sem se estragar, ou até mesmo pegar fogo/explodir.
Avr fanboy

Offline ruicosta93

  • Mini Robot
  • *
  • Mensagens: 254
Re: Esquema de aviso de bateria
« Responder #14 em: 31 de Dezembro de 2010, 00:40 »
Então como terei que fazer para ela poder carregar normalmente por usb.?

Já tive a pesquisar e não encontro muita coisa.
Rui Costa
