LedDisplay
« em: 05 de Fevereiro de 2011, 17:18 »

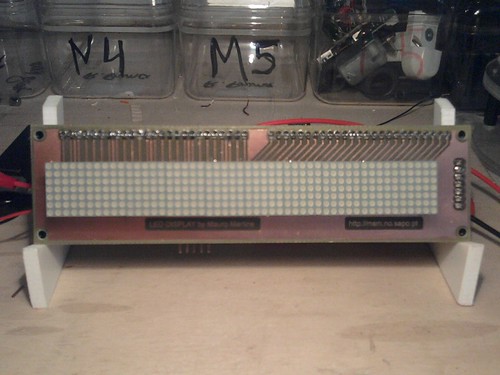

Boas pessoal, hoje mostro-vos um projecto em que ando a trabalhar.

Já o devem ter visto muitas vezes, mas mesmo assim não perde o interesse (pelo menos quanto a mim). Alem disso é expansível, meter as letras/simbolos a aparecer é a primeira tarefa, mas dps podemos fazer mtas coisas com ele, scroll de texto, relogio e temperatura, ou com um bocado de software notificação de emails novos, etc etc etc.



Infelizmente ainda me falta um conector que está complicado de arranjar e assim só tenho meio painel a funcionar.  :(

No meu site dentro em breve vou ter mais informação do que a já tem agora, pode ser que sirva para alguem que queira desenhar um.

Usei um PIC18F2680 e o interface SPI para carregar 7 shift registers (é uma técnica comum) e dps 7 transistores para fazer o varrimento entre as linhas. Também tem um interface série para o envio de novo texto, comandos para controlo de brilho e velocidade de scroll.
www.msm.no.sapo.pt secção LedDisplay.

As PCBs são ambas de dupla face e o controlador usa componentes em smd.

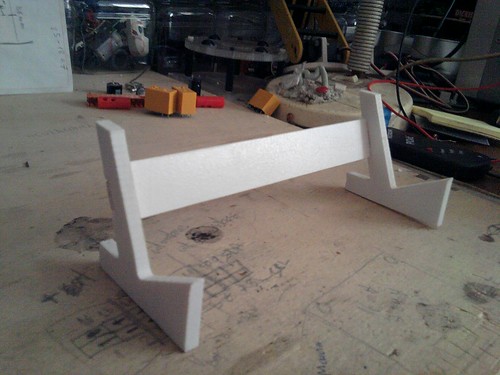

Também fiz um pequeno suporte em PVC expandido para segurar o painel.


No futuro (próximo espero) irá levar mais um pcb com um real time clock, sensor de temperatura, botoes para interface com o utilizador e alguma forma de comunicação.



Espero que gostem, cumprimentos, Mauro Martins.

« Última modificação: 05 de Fevereiro de 2011, 17:23 por maurosmartins »

Offline beirao

  • Mini Robot
  • *
  • Mensagens: 1.452
Re: LedDisplay
« Responder #1 em: 06 de Fevereiro de 2011, 19:31 »

Gostei!  :D

(por acaso já tinha visto o video no youtube:) )
