Autor Tópico: Cubo de leds 3x3x3 - arduino  (Lida 6596 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Cubo de leds 3x3x3 - arduino
« em: 12 de Outubro de 2011, 13:38 »
Boa Tarde,

Preciso de ajuda na ligação do cubo de leds ao arduino,

Já fiz a ligação dos leds e já tenho o cubo todo montado, ´só tenho medo de ligar ao arduino e estragar alguma coisa por serem tantos leds a ligar as saidas do arduino,

Preciso de algum componente para ligar os leds ao arduino? tipo transistores?
Cumprimentos,
rochinha75

carlos_andre75@hotmail.com

Offline andre_f_carvalho

  • Mini Robot
  • *
  • Mensagens: 1.461
    • Pro - andrefcarvalho
Re: Cubo de leds 3x3x3 - arduino
« Responder #1 em: 12 de Outubro de 2011, 14:00 »
sim precisas

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Re: Cubo de leds 3x3x3 - arduino
« Responder #2 em: 12 de Outubro de 2011, 14:02 »
sim precisas

Obrigao pela resposta rápida...

Já agora que tipo de componentes?

E como é que faço para calcular os valores deles?
Cumprimentos,
rochinha75

carlos_andre75@hotmail.com

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.400
  • Helpdesk do sitio
Re: Cubo de leds 3x3x3 - arduino
« Responder #3 em: 12 de Outubro de 2011, 15:05 »
Só vi agora a PM, mas com Arduino tens mil exemplos na internet...
http://www.lmgtfy.com/?q=arduino+led+cube
Avr fanboy

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Re: Cubo de leds 3x3x3 - arduino
« Responder #4 em: 12 de Outubro de 2011, 15:14 »
Só vi agora a PM, mas com Arduino tens mil exemplos na internet...
http://www.lmgtfy.com/?q=arduino+led+cube

O problema é que é tudo em ingles e mesmo assim não encontro nenhum tutorial para totós,
eu estou na estaca 0 de electronica, mesmo de transistores etc não percebo quase nada...
Cumprimentos,
rochinha75

carlos_andre75@hotmail.com

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.400
  • Helpdesk do sitio
Re: Cubo de leds 3x3x3 - arduino
« Responder #5 em: 12 de Outubro de 2011, 15:24 »
Procura em brasileiro então, e quanto ao inglês terás de aprender, pois é das linguas mais utilizadas pela internet fora.
Avr fanboy

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Re: Cubo de leds 3x3x3 - arduino
« Responder #6 em: 12 de Outubro de 2011, 15:31 »
Procura em brasileiro então, e quanto ao inglês terás de aprender, pois é das linguas mais utilizadas pela internet fora.

Eu sei estou a tratar disso :) obrigado
Cumprimentos,
rochinha75

carlos_andre75@hotmail.com

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Re: Cubo de leds 3x3x3 - arduino
« Responder #7 em: 12 de Outubro de 2011, 18:49 »
Depois de alguma pesquisa e de ajuda de alguns membros, a eles muito obrigado... já fui comprar a loja aquario no porto os transistores e as resistencias e ja as liguei, só que agora estou com um problema, ao ligar um led individual acende outros aleatoriamente, será alguma ligação mal feita entre os leds?
Uns dão mais brilho do que outros....
outros acendem sozinhos como a lei manda, enfim está uma baralhada :)

opiniões do problema???

Cumprimentos
Cumprimentos,
rochinha75

carlos_andre75@hotmail.com

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.400
  • Helpdesk do sitio
Re: Cubo de leds 3x3x3 - arduino
« Responder #8 em: 12 de Outubro de 2011, 18:51 »
Fotos da coisa, esquema da coisa, código do bicho, e acho que por agora é tudo.
Led's a acender assim tipo random parece ruido por todo o lado que faz os transistores ligarem á sorte, brilhos diferentes é normal, os leds não são todos iguais.
Avr fanboy

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Re: Cubo de leds 3x3x3 - arduino
« Responder #9 em: 13 de Outubro de 2011, 02:11 »
Fotos da coisa, esquema da coisa, código do bicho, e acho que por agora é tudo.
Led's a acender assim tipo random parece ruido por todo o lado que faz os transistores ligarem á sorte, brilhos diferentes é normal, os leds não são todos iguais.

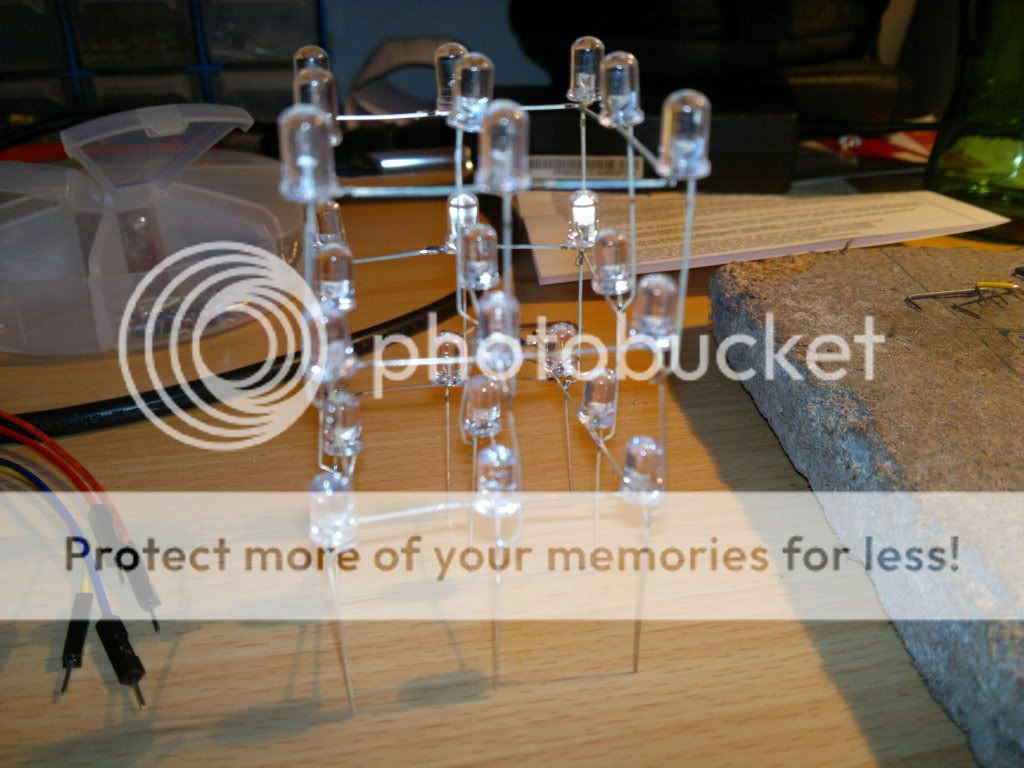

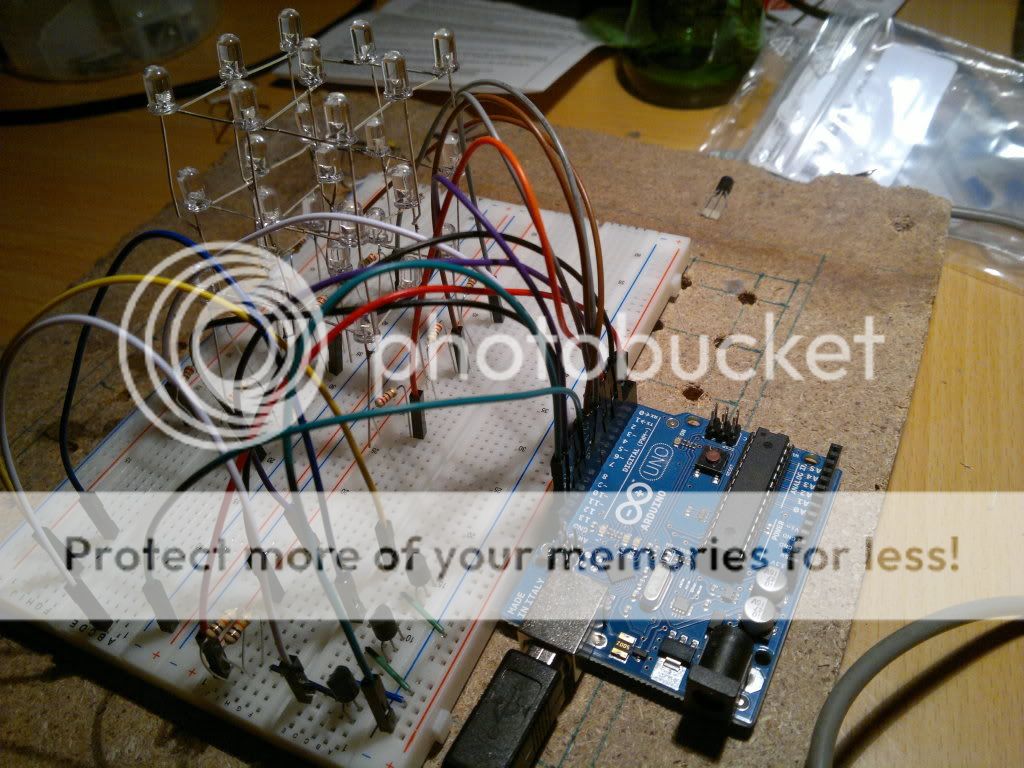

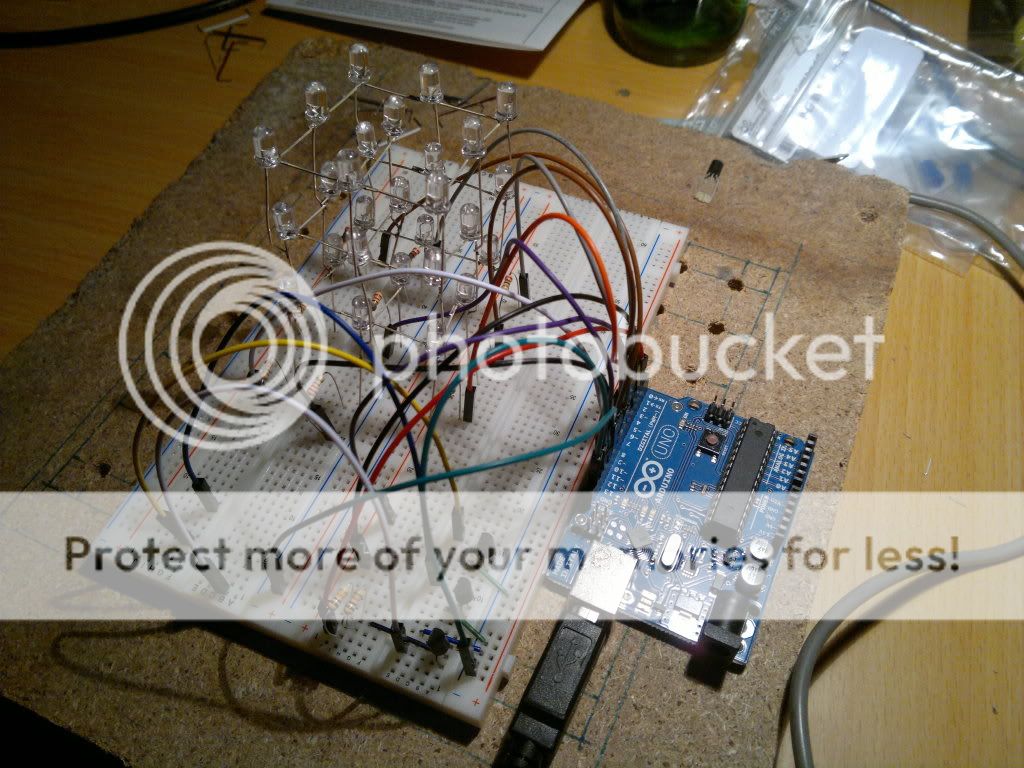

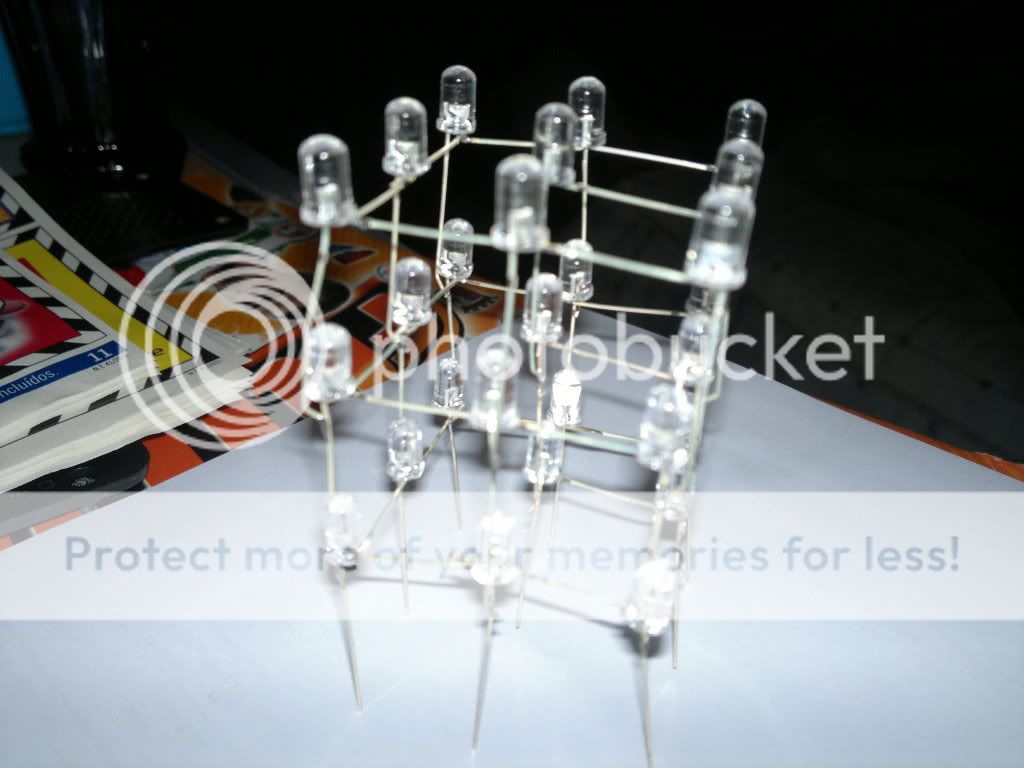

Aqui estão algumas fotos:










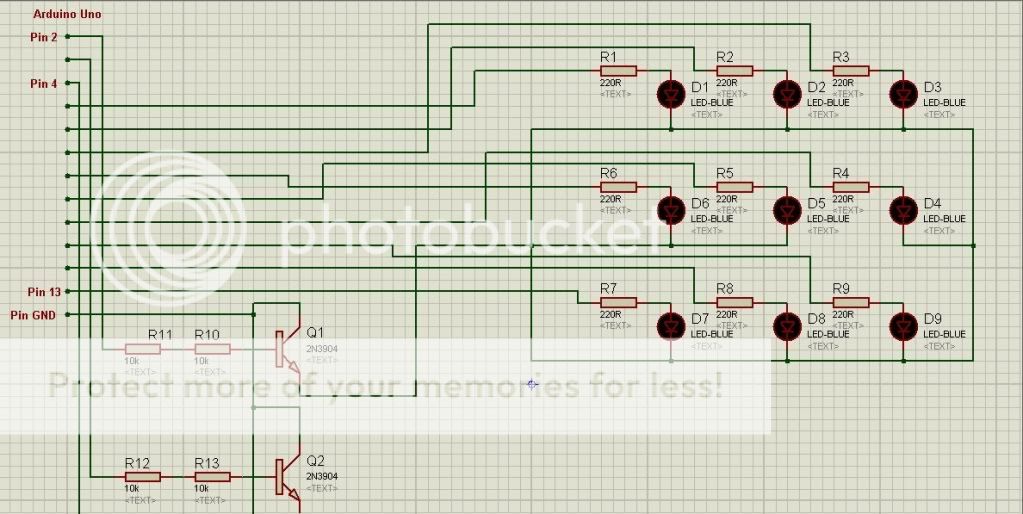

deixo aqui o esquema que estou a utilizar,



neste esquema só esta a primeira camada, as restantes estão ligadas da mesma maneira, ligando o + do led 1 da 1ª camada ao + do led 1 da 2ª camada.


Quanto ao código ainda não tenho nada, estava a tentar ligar uma a uma a ver se estava tudo OK para tentar fazer o meu proprio código, só que me deparei com este problema.
Cumprimentos,
rochinha75

carlos_andre75@hotmail.com

Offline andre_f_carvalho

  • Mini Robot
  • *
  • Mensagens: 1.461
    • Pro - andrefcarvalho
Re: Cubo de leds 3x3x3 - arduino
« Responder #10 em: 13 de Outubro de 2011, 15:10 »
boas, vejo que nas duas primeiras fotos tens fios que não estao a ligar a nenhum lugar

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Re: Cubo de leds 3x3x3 - arduino
« Responder #11 em: 14 de Outubro de 2011, 11:52 »
boas, vejo que nas duas primeiras fotos tens fios que não estao a ligar a nenhum lugar

São os fios das camadas (negativos) que para já não os tenho como segurar e quando vou a testar seguro com a mão...

O problema neste momento (como podem ver neste video) e já tornei a dessoldar as varias camadas e soldei agora 2 e continua o problema.
Ligo por exemplo o led do canto e funcionam mais 2 do outro lado. Como é que e possível?



« Última modificação: 14 de Outubro de 2011, 12:57 por rochinha75 »
Cumprimentos,
rochinha75

carlos_andre75@hotmail.com

Offline rochinha75

  • Mini Robot
  • *
  • Mensagens: 50
    • AutoElectronic
Re: Cubo de leds 3x3x3 - arduino
« Responder #12 em: 16 de Outubro de 2011, 18:44 »
Boas pessoal,

Finalmente consegui por o led a funcionar a 100%, o problema é que tinha alguns leds queimados e deixava passar corrente e fazia esse efeito, depois de tudo corrigido já funca 5*

Só não sei como é que num cubo de 27leds 3x3x3, queimei 15leds nem quero imaginar se fosse num 8x8x8 :):):)

O meu obrigado a todos pela ajuda que me deram...
Cumprimentos,
rochinha75
