Autor Tópico: Motores CNC  (Lida 4142 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline JPTuga

  • Mini Robot
  • *
  • Mensagens: 125
Motores CNC
« em: 23 de Abril de 2012, 23:32 »
Boas, estou farto de teimar com o meu pai sobre uns motores de passo. É o seguinte, tenho três motores mercury:

•Step Angle (degrees) :1.8
•2 Phase
•Rated Voltage : 12V
•Rated Current : 0.33A
•Holding Torque : 2.3kg*cm
•5mm Diameter Drive Shaft

E eu pretendo fazer uma cnc com eles, somente para pcb...Acham que tem força suficiente ou velocidade?  ;D

Ou vou ter que comprar outros motores...

O link para o datasheet é este:

http://www.sparkfun.com/datasheets/Robotics/SM-42BYG011-25.pdf

Gostava que me tirassem essa dúvida...  :-\

Offline c3dr1c

  • Mini Robot
  • *
  • Mensagens: 846
Re: Motores CNC
« Responder #1 em: 24 de Abril de 2012, 00:14 »
Claro que sim! :D

Claro que nao podes fazer uma cnc, com estrutura muito pesada a puxar pelos motores.
« Última modificação: 24 de Abril de 2012, 00:17 por c3dr1c »
"O único modo de descobrir os limites do possivel é aventurarmo-nos um pouco para além deles em direcção ao impossivel."

Uma das Três Leis de Arthur C. Clarke

Offline ivo_faria

  • Mini Robot
  • *
  • Mensagens: 4
Re: Motores CNC
« Responder #2 em: 30 de Abril de 2012, 16:56 »
Boas,
Eu tou e pensar fazer uma cnc. No entanto o motor de passo que tenho nao sei se server para tal, a referencia de é:23lq c202 g4v
Dados tecnicos:
Series --------------------------------23LQ-C
# of Models in Series--------------3
Machine Type -----------------------H
Size (mm)   ----------------------------N23
Step Size (deg)---------------------5.0
Best Accuracy (arcmin)------------15.0
Cont. Holding Torque (N-cm)-----22.6
Rated Current / Phase (A)--------1.0...2.0
Nominal Voltage (VDC)------------3.4...6.8

Será que este motor serve para uma cnc?

Offline c3dr1c

  • Mini Robot
  • *
  • Mensagens: 846
Re: Motores CNC
« Responder #3 em: 30 de Abril de 2012, 17:07 »
Pessoal tudo depende do tipo de cnc que construam. Pode ter uma estrutura leve ou pesada. É esse peso que interessa para saber se o binario do motor consegue aguentar.

Eu posso te dizer, que claro que dá. Porque existem sempre hipoteses viaveis.


É pena é os motores terem 5º por step. Ficas com menos precisão, do que um motor tradicional com 1.8º por step, para fusos com passo igual.

Cumps
"O único modo de descobrir os limites do possivel é aventurarmo-nos um pouco para além deles em direcção ao impossivel."

Uma das Três Leis de Arthur C. Clarke

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 3.088
    • Tróniquices
Re: Motores CNC
« Responder #4 em: 30 de Abril de 2012, 17:59 »

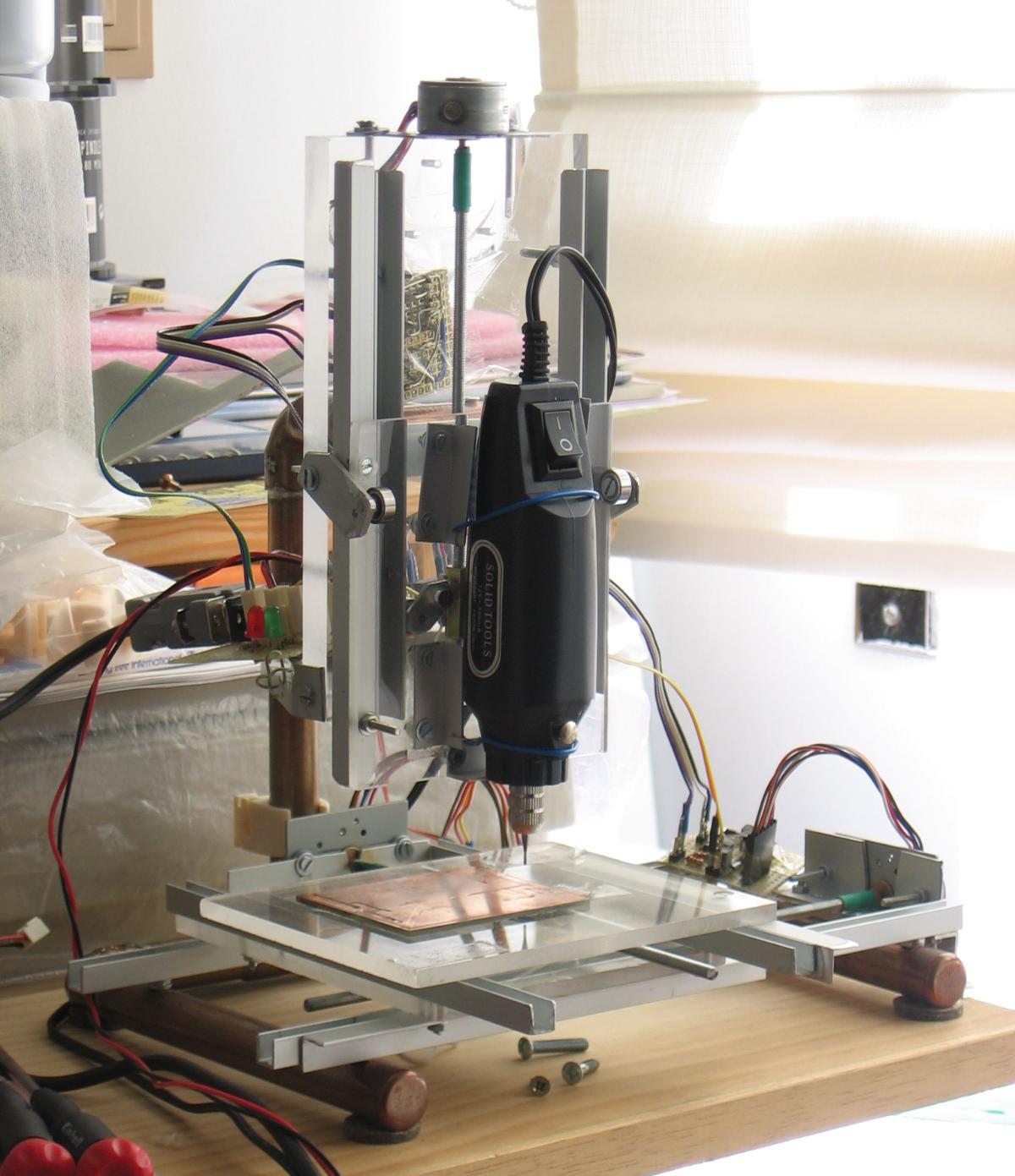

O sistema de parafuso tem uma desmultiplicação bastante grande. Os motores da minha futura CNC de bancada não têm nenhum problema em transportar uma bateria de chumbo de 7Ah destas (não sei o peso mas deve andar perto de 1Kg)

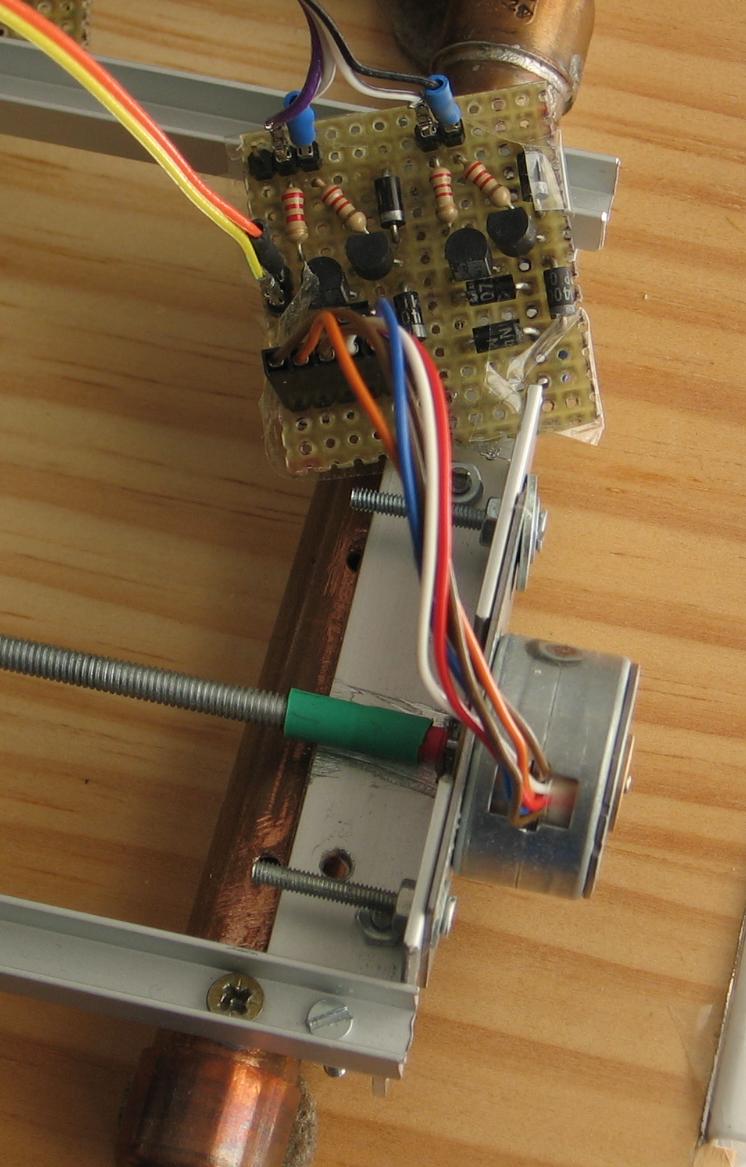

e como vêm os motores são minúsculos



Offline ivitro

  • Mini Robot
  • *
  • Mensagens: 451
Re: Motores CNC
« Responder #5 em: 01 de Maio de 2012, 12:15 »
Njay tas a fazer pcb com essa cnc??

qual é a resolução??

Offline PDI

  • Mini Robot
  • *
  • Mensagens: 677
Re: Motores CNC
« Responder #6 em: 01 de Maio de 2012, 14:07 »
E já agora mais fotos da cnc, o varão é de 8mm e em aço normal ou inox.
Alfredo Garcia

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 3.088
    • Tróniquices
Re: Motores CNC
« Responder #7 em: 01 de Maio de 2012, 14:20 »
Este é um projecto parado no tempo, que fiz já em 2007, mas ainda conto um dia voltar a ele

http://troniquices.wordpress.com/2007/12/23/mini-fresadora-de-bancada/



Sei que consegue fresar o cobre duma PCB (com a "broca" apropriada) e tem resolução de cerca de 0,19mm, que é má para uma CNC mas mais que suficiente para os PCBs que eu queria fazer com ela.

O varão é 4mm de aço zincado normalíssimo comprado no AKI, é uma máquina "mesmo" pequena PDI :)

Offline PDI

  • Mini Robot
  • *
  • Mensagens: 677
Re: Motores CNC
« Responder #8 em: 01 de Maio de 2012, 17:45 »
É bom ver de todo tipo de montagem um pouco para orientar ideias, ando a volta para fazer uma.
Alfredo Garcia
