PCB's Arduino SHIELDS e Sensores

DanBar · 13 de February de 2009, 09:21

Quote from: TigPT on 13 de February de 2009, 00:47
Nem é preciso, o arduino pode implementar 2 portas com, uma para pc, e outra para o modulo RF, não tens qualquer problema com isso.

Até pode ficar transparente à comunicação e deixar simplesmente os pacotes de uma com passarem para a outra com sem ele interferir nos dados!

Bingo é isso mesmo, sabes onde posso recolher mais informação sobre esse procedimento.

Assim vou fazer 2 versões de Sensores, Com fio e Wireless, Depois o arduino recebe essa informação e enviar para o meu pc-car.

A ideia é poder ter o meu carro estacionado á porta do trabalho (como tenho todos os dias) e eu no escritório receber informação dos sensores, mesmo com o pc-car desligado.

É que eu tenho rede wireless em toda a empresa

assim se tiver um arduino no pc da recepção, poderei receber informação do carro.

TigPT · 13 de February de 2009, 11:53

Atenção que essas redes wireless funcionam a frequências diferentes... implementar wifi 802.11a/b/g/n em hardware dedicado é praticamente impossível, pelas grandes quantidades de informação que tem que ser processadas para encriptação de dados, etc.. estamos a falar de escalas muito muito distintas!

Vou pesquisar e depois posto aqui mais coisas sobre o serial

DanBar · 13 de February de 2009, 11:59

Não !! Nada disso que quero. Talvez não me fiz entender.

O arduino (receptor) ficará ligado a usb ao pc. O Pc é que envia os dados via rede wireless (placa de rede wireless).
Ou então o arduino poderá ter um "shield rede"

TigPT · 13 de February de 2009, 12:09

Ah... ok ok, mas se pretendes ter o arduino apenas a receber serial para o pc, podes utilizar antes uma porta usb-serial que te sai mais barato e menos complicado...

http://www.sparkfun.com/commerce/product_info.php?products_id=8165
http://www.sparkfun.com/commerce/product_info.php?products_id=8531
http://www.sparkfun.com/commerce/product_info.php?products_id=8551

ngoncalves · 13 de February de 2009, 13:37

Quote from: iCAR on 13 de February de 2009, 11:59
Não !! Nada disso que quero. Talvez não me fiz entender.

O arduino (receptor) ficará ligado a usb ao pc. O Pc é que envia os dados via rede wireless (placa de rede wireless).
Ou então o arduino poderá ter um "shield rede"

Atenção a possíveis interferências entre Zigbee e Wifi. O wireless (802.11gb/g/n) funciona nos 2.4 GHz e o Zigbee também pode utilizar essa banda (http://en.wikipedia.org/wiki/Comparison_of_wireless_data_standards).

TigPT · 13 de February de 2009, 13:48

Sinais devidamente modelados, pode existir algum ruído mas duvido que tenhas problemas.

Fica de qualquer das maneiras o aviso para caso algo corra mal em termos de sinal

ricardo-reis · 13 de February de 2009, 14:00

se isso fosse uma ideia minha era toda corrida a fio..

esse carro kk dia parece mais uma estação de tv que outra coisa..

DanBar · 13 de February de 2009, 14:11

Depois vendo ao TVI

Não acho que vou fazer mesmo simples:

No Carro:
Sensor + Transmissor RF + Regulador 7805

Na recepção:
Receptor RF + Arduino + PC -> envio para a rede

Mais Tarde, << RECEPTOR PORTÁTIL >>

Bateria 9V + Arduino + LCD Nokia + Receptor RF

DanBar · 13 de February de 2009, 14:31

Pessoal após ler alguns tutorials descobri que não posso ligar um sensor directamente á data pin do transmissor RF (era facil demais).

Necessito de um protocol chamado UART.

O que eu pretendo por exemplo é ligar um LM35 (sensor temperatura) ou um Light Led ao transmissor RF, como posso fazer isso ? tenho que ligar um pic a ele ?

isabelbatista · 13 de February de 2009, 15:18

precisas de fazer com que os sinais analógicos ou digitais sejam convertidos para serial (UART) de modo a que a transmisão da informação seja feita... no fundo é um microcontrolador que vai fazer as leituras dos sensores e enviar por serial tipico que depois é transferido por RF sem fios, mas do outro lado volta a ser modelado para UART para depois o computador ou microcontrolador perceber

DanBar · 13 de February de 2009, 15:41

Ok. Percebi.

Existe algum exemplo de isso pela net ?

DanBar · 13 de February de 2009, 15:45

O que já fiz foi isto, só me falta converter os sinais analógicos ou digital para UART:

Regulador 7805 + RF Transmissor

Esta placa cabe naquelas caixas de plástico comuns (6 x 3.3 x 1.5)

Tudo á escala como de costume

DanBar · 13 de February de 2009, 23:19

Quote from: isabelbatista on 13 de February de 2009, 15:18
precisas de fazer com que os sinais analógicos ou digitais sejam convertidos para serial (UART) de modo a que a transmisão da informação seja feita... no fundo é um microcontrolador que vai fazer as leituras dos sensores e enviar por serial tipico que depois é transferido por RF sem fios, mas do outro lado volta a ser modelado para UART para depois o computador ou microcontrolador perceber

Pois encontrei muita coisa na net, mas fpo só encoder e decoders normais. RF Remotes com switchs, etc.

Não encotrei nada para Sensores com sinais analógicos / digitais, nem como converte-los para UART

Alguém me pode ajudar.

msaleiro · 13 de February de 2009, 23:30

o ideal para o que tu queres são os módulos XBee. Os módulos XBee têm um conversor analógico-digital (ADC) integrado e um modo de transmissão UART pré-definida de 9600 bps mas configurável até 115200 bps. Se configurares os módulos bem consegues fazer a leitura dos dados e envio directo por UART em RF, ou seja.. tudo o que queres fazer

Não são baratos (cerca de 30 euros cada um) mas evitas bastante hardware e funciona de certeza. Existe algures no fórum um post meu com um documento sobre XBee que tem alguns exemplos, esquemas e explicação de como configurar utilizando o software XCTU da Digi International. Além disso se procurares na net acho que existe um site de um gajo que já meteu isso a funcionar com o ADC.

Caso não queiras utilizar os módulos XBee o que tens que fazer é utilizar um MCU com um ADC integrado e com UART/USART por hardware (PICxxFxxx, c8051Fxxx, ATxxxx, etc) e depois ainda ligar a um transmissor RF. Vai dar algum trabalho, talvez funcione bem..

No pior dos casos tens que ter um ADC externo ligado por interface paralela ou SPI a um MCU e implementar a UART por software.. Mas esta opção nem se justifica porque ia dar mais chatices e ia ficar mais caro.

O meu conselho é -> XBee

DanBar · 14 de February de 2009, 10:49

Hum. Xbee é mesmo muito caro e não vou necessitar disso tudo.

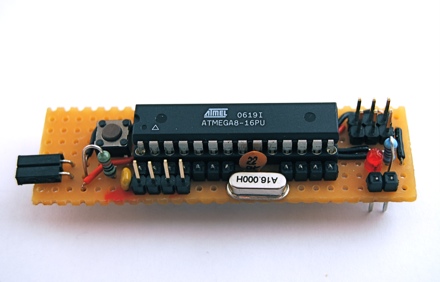

Talvez seja mais facil integrar um chip do arduino (ATmega168)

Será mais facil e muito mais barato.

Regulador 5V + ATmega168 (arduino) + Transmissor RF ---> Sinal radio
|
|------< Sensor

Claro que se tiver 10 sensores no carro no fundo vou ter 11 arduinos (10 a enviar e 1 a receber tudo)

Tipo isto
