Autor Tópico: Trocar relé  (Lida 2936 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline Dave

  • Mini Robot
  • *
  • Mensagens: 368
    • "O Engenhocas"
Trocar relé
« em: 12 de Fevereiro de 2013, 15:27 »
Boas.

A minha experiência com circuitos AC é muito pouca e até agora baseou-se quase sempre em relés.

Eu quero coonstruir um circuito que de vez em quando vai accionar uma lampada de 40W (mais ou menos), mas não queria usar um relé, pois aquilo vai estar dentro de casa e é chato estar sempre a ouvir o "track" do relé.

Sei que poderia trocar por TRIAC's, mas não sei muito bem como funcionam e o que tenho lido não bate certo com algumas simulações que tenho feito.


Alguma sugestão/explicação?

O meu circuito vai ser composto de 3/4 comparadores e a tensão de controlo deverá variar de 0 a 5V.

O objectivo é colocar uma caixa com uma temperatura mais ou menos constante e o meu circuito vai apenas criar um intervalo de histerese para o accionamento da lampada.



Cumps
David Martins
Eng. Electrotécnica e de Computadores, UBI

Offline Dave

  • Mini Robot
  • *
  • Mensagens: 368
    • "O Engenhocas"
Re: Trocar relé
« Responder #1 em: 12 de Fevereiro de 2013, 20:45 »
Resta-me usar o relé?
David Martins
Eng. Electrotécnica e de Computadores, UBI

Offline rodriguesf

  • Mini Robot
  • *
  • Mensagens: 74
    • HamTrónica
Re: Trocar relé
« Responder #2 em: 12 de Fevereiro de 2013, 20:56 »
um relé de estado solido não resolve? não sei é se faz barulho ou não!
hamtronica.blogspot.com

Offline Dave

  • Mini Robot
  • *
  • Mensagens: 368
    • "O Engenhocas"
Re: Trocar relé
« Responder #3 em: 12 de Fevereiro de 2013, 21:00 »

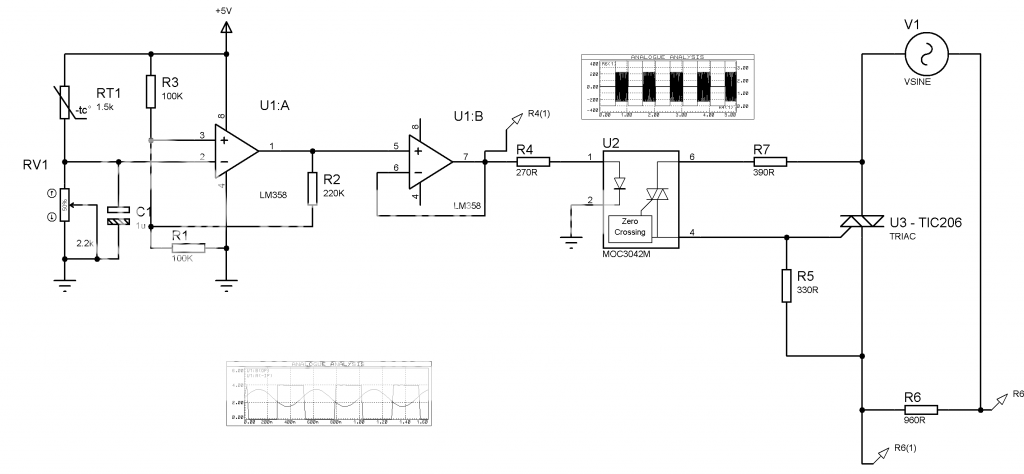

Gostava de usar um smicondutor.... tipo uma montagem em baixo.



Mas o PROTEUS não me está a simular isto muito bem...
David Martins
Eng. Electrotécnica e de Computadores, UBI

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.943
Re: Trocar relé
« Responder #4 em: 12 de Fevereiro de 2013, 21:02 »
Então experimenta em breadboard, esse assunto já foi falado aqui: http://lusorobotica.com/index.php?topic=5039.15

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.610
  • Helpdesk do sitio
Re: Trocar relé
« Responder #5 em: 12 de Fevereiro de 2013, 21:05 »
Um relé de estado sólido é um TRIAC com um opto-isolador dentro, logo barulho não faz e se é simplesmente para ON/OFF é provavelmente a melhor solução, por ser mais simples de usar.
Avr fanboy

Offline Dave

  • Mini Robot
  • *
  • Mensagens: 368
    • "O Engenhocas"
Re: Trocar relé
« Responder #6 em: 13 de Fevereiro de 2013, 00:08 »
OK. Já entendi o funcionamento.

Eu não estava a entender que mágica faziam para usar o TRIAC, mas como o senso explicou no outro post, o MOC tem o sensor de passagem por zero e isso já tirou as minhas dúvidas.

A ideia será fazer uma criadeira de pequenas aves.

http://blogoengenhocas.blogspot.pt/2013/02/mais-um-projecto-proj-criadeira-part1.html
David Martins
Eng. Electrotécnica e de Computadores, UBI

Offline Dave

  • Mini Robot
  • *
  • Mensagens: 368
    • "O Engenhocas"
Re: Trocar relé
« Responder #7 em: 13 de Fevereiro de 2013, 19:05 »
O MOC3021 não tem sensor de zero-crossing.

Afinal não dá para usar esse opto.

O ideal seria o MOC3031, mas são muito caros....


Alguma alternativa?
David Martins
Eng. Electrotécnica e de Computadores, UBI


Offline Dave

  • Mini Robot
  • *
  • Mensagens: 368
    • "O Engenhocas"
Re: Trocar relé
« Responder #9 em: 13 de Fevereiro de 2013, 22:42 »
Em simulação a parte final está a trabalhar... o que acham dela?

David Martins
