Autor Tópico: A porra da mancha!!! :P  (Lida 2396 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline c3dr1c

  • Mini Robot
  • *
  • Mensagens: 846
A porra da mancha!!! :P
« em: 10 de Janeiro de 2014, 00:19 »
Boas

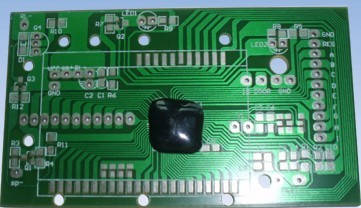

Quem é que quando era miúdo nunca foi desmontar um aparelho electrónico (principalmente que desse musica) e se deparou com uma mancha preta la no meio daquela placa com circuitos?



E depois ou ficava desanimado pois não percebia o que era aquilo ou ir buscar um martelo para lhe dar uma cacetada e ver o seu interior (que acabava por não ver nada e ficar desanimado na mesma :P).


Bem hoje lembrei-me desta e tendo ideia de que trata de um circuito integrado, gostaria de saber se alguém me confirma que se trata mesmo de um IC. E porque é que é construído desta maneira? E qual o seu nome técnico?
"O único modo de descobrir os limites do possivel é aventurarmo-nos um pouco para além deles em direcção ao impossivel."

Uma das Três Leis de Arthur C. Clarke

Offline tarquinio

  • Mini Robot
  • *
  • Mensagens: 529
Re: A porra da mancha!!! :P
« Responder #1 em: 10 de Janeiro de 2014, 00:49 »
Sim o martelo, essa ferramenta super útil para desmontarmos coisas quando eramos muidos e não havia um parafuso à vista... :)

Sim essas blobs são Chips on Board (COB). Aqui dá para veres a coisa por dentro sem usar martelos:
http://www.empf.org/empfasis/dec04/improve1204.htm

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.459
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: A porra da mancha!!! :P
« Responder #2 em: 10 de Janeiro de 2014, 03:02 »
ya, sao os micro-controladores ou chips de comando/controlo da board que sao soldados com fios à board e levam depois essa resina para revestir e proteger as ligaçoes..

Eu lembra-me de tentar replicarr circuitos e qdo encontrava uma mancha dessas no meio da board, significava "trabalho impossivel de desvendar"! LOL

Offline dio123

  • Mini Robot
  • *
  • Mensagens: 926
Re: A porra da mancha!!! :P
« Responder #3 em: 10 de Janeiro de 2014, 11:14 »
Por acaso tambem andei no outro dia a procura por curiosidade.

Pelo o que li fica muito mais barato colocar um IC em COB, alem de trazer muitas vantagens como por exemplo: evitar problemas de intereferencias e  humidades.

No entanto será raro saber qual é o IC que está lá.

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.919
Re: A porra da mancha!!! :P
« Responder #4 em: 10 de Janeiro de 2014, 13:03 »
Dei conta disso quando desmontei daqueles pianos de bolso para ver como funcionava, e estranhei que todas as ligações fossem ter a um único ponto "mas que raio de circuito é este e mesmo assim funciona ?!"

Ainda se usa bastante isso principalmente nos displays lcd, e nas protecções anti-chip nas consolas WII, se forem raspados vão as pistas atrás, então tem de se aquecer com um ferro bem quente de forma a remover a resina para se chegar aos contactos do IC que se quer soldar os fios do chip. Operação delicada.
« Última modificação: 10 de Janeiro de 2014, 13:05 por dropes »

Offline jmiguelff

  • Mini Robot
  • *
  • Mensagens: 204
Re: A porra da mancha!!! :P
« Responder #5 em: 10 de Janeiro de 2014, 17:58 »
Se pesquisares na net acho que encontras gajos que já arranjaram químicos porreiros para "limpar" essa protecção.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.364
  • Helpdesk do sitio
Re: A porra da mancha!!! :P
« Responder #6 em: 10 de Janeiro de 2014, 18:12 »
Fuming nitric acid é o que se usa para dissolver isso
Avr fanboy

Offline c3dr1c

  • Mini Robot
  • *
  • Mensagens: 846
Re: A porra da mancha!!! :P
« Responder #7 em: 10 de Janeiro de 2014, 22:01 »
eheh afinal é um revisto para um IC, é sempre bom saber estas coisas :D

Muito obrigado pessoal
"O único modo de descobrir os limites do possivel é aventurarmo-nos um pouco para além deles em direcção ao impossivel."

Uma das Três Leis de Arthur C. Clarke

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.364
  • Helpdesk do sitio
Re: A porra da mancha!!! :P
« Responder #8 em: 10 de Janeiro de 2014, 22:48 »
Isso faz-se porque é mais barato, um package pode custar metade do preço de um chip terminado, ou seja, tanto ou quase como o die em si, logo a pcb é feita com pads e o chip é colado e faz-se o bound out directamente do die de silicio para a pcb, e depois leva epoxy(existem muitos tipos diferentes de epoxy usado para isso), para proteger os fiozinhos e o die em si, porque os transistores são sensiveis a luz visivel e não só.

Tipicamente ou são asic's, ou são micro-controladores de 4 bits com mask rom, não esperem encontrar ai nada de muito muito util ou genérico, é tudo especializado, principalmente mask roms em todo o lado, são super baratos de se fazer e ao mesmo tempo são costumizaveis no momento de compra/produção.
Avr fanboy

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.459
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: A porra da mancha!!! :P
« Responder #9 em: 11 de Janeiro de 2014, 01:47 »
Este senso e´ uma enciclope´dia!  :o

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.919
Re: A porra da mancha!!! :P
« Responder #10 em: 11 de Janeiro de 2014, 13:12 »
Este senso e´ uma enciclope´dia!  :o
Acho que é mais uma coisa chamada curiosidade de conhecimento, há quem não ligue nenhuma aos processos de fabrico e tecnologia que nos rodeia, apenas limitam-se a usá-la desprezando pormenores técnicos (não os censuro), outros interessam-se pelos detalhes e sabem como pesquisar no google para melhor esclarecimento.

Creio que se não houvessem curiosos, este fórum não existia.

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.459
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: A porra da mancha!!! :P
« Responder #11 em: 12 de Janeiro de 2014, 01:49 »
eu tb sou curioso mas nao tenho quase resposta pra tudo, algumas sei explicar, outra sei que existe mas que nao sei explicar e muitas outras que desconheço e dentro destas ainda mtas que gostava de conhecer!.. :)
