Autor Tópico: como saber se um optocoplador 4n25 está queimado?  (Lida 6662 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline r16

  • Mini Robot
  • *
  • Mensagens: 339
como saber se um optocoplador 4n25 está queimado?
« em: 15 de Fevereiro de 2014, 15:28 »
olá, estive aqui a fazer uma experiencias e acho que fiz cocó e queimei o 4n25
alguém sabe uma forma de testar se está queimado??

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.557
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #1 em: 15 de Fevereiro de 2014, 18:18 »
podes testar o led co um led normal...faz o teste de continuidade com o multimetro pra ver se só passa corrente num sentido...

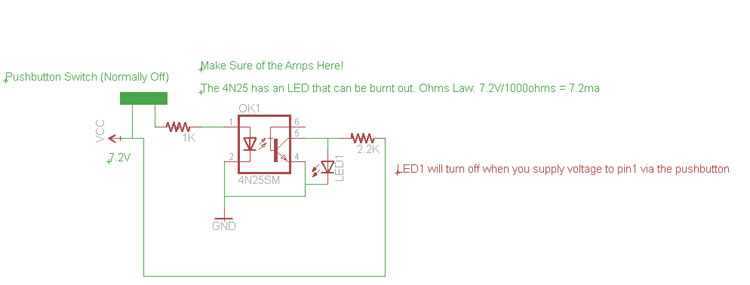

e pra testares o transistor, ou usas um multimetro que possas testar transistores ou entao monta um circuito deste genero:

« Última modificação: 15 de Fevereiro de 2014, 18:22 por Hugu »

Offline r16

  • Mini Robot
  • *
  • Mensagens: 339
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #2 em: 15 de Fevereiro de 2014, 23:50 »
hugo ok obrigado

com este esquema consegui por a funcionar.



Agora tenho uma duvida, que resistencia devo usar no INPUT uma vez que é para utilizar a voltagem da scooter que varia entre 12 e 14v.

e qual a resistencia que devo usar no output?

obrigado

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.557
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #3 em: 16 de Fevereiro de 2014, 00:17 »
4.7K na input pra 12V, no output o que pretendes ligar? um led? varios leds ou alguma lampada?

Offline Nunito

  • Mini Robot
  • *
  • Mensagens: 926
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #4 em: 16 de Fevereiro de 2014, 10:02 »
alguém sabe uma forma de testar se está queimado??
Com o Multimetro  :)

Offline r16

  • Mini Robot
  • *
  • Mensagens: 339
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #5 em: 16 de Fevereiro de 2014, 10:55 »
4.7K na input pra 12V, no output o que pretendes ligar? um led? varios leds ou alguma lampada?


Podes me ensinar como chegaste aos 4.7k?

No output apenas pretendia ligar um fio ate a uma porta analogica ou digital como input e depois ler o valor..se fosse x fazia isto ...se fosse menor que x nao fazia nada.

mas eu na realidade precisaria mesmo do optoacoplador?

Nao bastaria apenas ligar um regulador de tensao 12v - 5v n no input e depois o codigo fazer o resto do trabalho? Ou seja se o valor do input for x fazer isto se nao for nao fazer nada.

Offline ivitro

  • Mini Robot
  • *
  • Mensagens: 451
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #6 em: 16 de Fevereiro de 2014, 22:17 »
hugo ok obrigado

com este esquema consegui por a funcionar.



Agora tenho uma duvida, que resistencia devo usar no INPUT uma vez que é para utilizar a voltagem da scooter que varia entre 12 e 14v.

e qual a resistencia que devo usar no output?

obrigado

esse LED1 está mal posicionado... deve estar em série com a resistencia e transistor.

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.471
  • NERD!
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #7 em: 16 de Fevereiro de 2014, 23:50 »
Isso depende do que queres que o circuito faça... se queres que apague o led como nas instruções, então está certo.

Offline Kristey

  • Mini Robot
  • *
  • Mensagens: 770
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #8 em: 17 de Fevereiro de 2014, 22:36 »

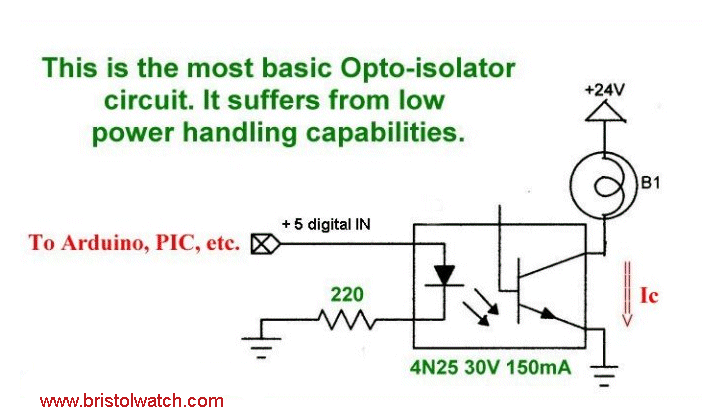

Estive a ver as especificações de alguns optoacopladores, e normalmente a corrente que permitem é baixissima.
http://www.vishay.com/docs/83725/4n25.pdf
Ou seja, para potencias maiores terei sempre de usar um mosfet certo?

Ja agora o que é a "tensão de isolamento", estive a estudar sobre optoacopladores e so encontrei ester termo mencionado na venda dos componentes.
« Última modificação: 17 de Fevereiro de 2014, 22:39 por Kristey »

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.471
  • NERD!
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #9 em: 17 de Fevereiro de 2014, 22:49 »
Estive a ver as especificações de alguns optoacopladores, e normalmente a corrente que permitem é baixissima.
http://www.vishay.com/docs/83725/4n25.pdf
Ou seja, para potencias maiores terei sempre de usar um mosfet certo?
Certo. Mosfet ou "semelhante".
Citar
Ja agora o que é a "tensão de isolamento", estive a estudar sobre optoacopladores e so encontrei ester termo mencionado na venda dos componentes.
É a tensão máxima entre o lado do led e o lado do fototransistor, antes de ocorrer arco eletrico e ir tudo pelos ares.

Offline Kristey

  • Mini Robot
  • *
  • Mensagens: 770
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #10 em: 17 de Fevereiro de 2014, 23:03 »
Segui o teu conselho de ir procurando e explorando a farnell, e aquilo é realmente muito bom.
Mas falta la um parametro que para mim é importante, pelos vistos ha uns optoacoplador que a corrente de saida é superior (vi na mouser), mas na farnell nao tem.
Por exemplo este: Não me diz qual a corrente que posso passar por pelo fototransistor

PS: Isto é para o ignitor de foguetes, jm_araujo. Passa por la que escrevi la umas novidades, e agarrei na tua sugestão de separar os circuitos mas em vez de relés pensei em usar estes mesmos o optoacopladores

Offline jmiguelff

  • Mini Robot
  • *
  • Mensagens: 204
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #11 em: 18 de Fevereiro de 2014, 10:17 »
Eu acho que devias usar o optocoplador para passar o sinal de controlo de uma forma isolada. A corrente necessária para a ignição devia passar por outro transístor controlado pela saída do optocoplador.

Não deves encontrar componentes desses que permitam correntes muito elevadas, pelo menos por preço interessantes.

Offline Kristey

  • Mini Robot
  • *
  • Mensagens: 770
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #12 em: 19 de Fevereiro de 2014, 00:24 »
Acho que vou para mosfets na mesma entao com o optocopulador antes

Offline jmiguelff

  • Mini Robot
  • *
  • Mensagens: 204
Re: como saber se um optocoplador 4n25 está queimado?
« Responder #13 em: 19 de Fevereiro de 2014, 10:59 »
Acho que vou para mosfets na mesma entao com o optocopulador antes

Acho que fazes bem. :D
