Autor Tópico: Olá, preciso de um PWM para alta potencia.  (Lida 9771 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline luisjustin

  • Mini Robot
  • *
  • Mensagens: 136
Olá, preciso de um PWM para alta potencia.
« em: 26 de Maio de 2014, 04:09 »
Olá, preciso de um PWM para alta potencia não sei se é correto dizer alta potencia pois vou usar com lampadas leds 12V 7W são de 7 a 10 lampadas e preciso controlar com o arduino.

Tem algum esquema para mim fazer ?

Offline KammutierSpule

  • Mini Robot
  • *
  • Mensagens: 1.142
Re: Olá, preciso de um PWM para alta potencia.
« Responder #1 em: 26 de Maio de 2014, 08:47 »
Utilizador luisjustin,
Um forum nao é uma loja.
No forum colocam-se e respondem-se a duvidas, partilha-se conhecimento, projectos, ideias, etc

A pessoa que sabe melhor o que pretendes és tu, logo, a melhor pessoa para ir procurar e descobrir o que pretendes és tu.

Se nao houverem duvidas concretas e mostrares que fizeste o "trabalho de casa" ninguem o vai fazer por ti.

StarRider

  • Visitante
Re: Olá, preciso de um PWM para alta potencia.
« Responder #2 em: 26 de Maio de 2014, 09:19 »
Utilizador luisjustin,
Um forum nao é uma loja.
No forum colocam-se e respondem-se a duvidas, partilha-se conhecimento, projectos, ideias, etc

A pessoa que sabe melhor o que pretendes és tu, logo, a melhor pessoa para ir procurar e descobrir o que pretendes és tu.

Se nao houverem duvidas concretas e mostrares que fizeste o "trabalho de casa" ninguem o vai fazer por ti.


Offline dio123

  • Mini Robot
  • *
  • Mensagens: 928
Re: Olá, preciso de um PWM para alta potencia.
« Responder #3 em: 26 de Maio de 2014, 10:32 »
É só ir ao google e colocar pwm led 12v arduino.
HÁ lá montes de esquemas, eu tenho preferencia pelos mosfets.

Offline Tayeb

  • Mini Robot
  • *
  • Mensagens: 703
Re: Olá, preciso de um PWM para alta potencia.
« Responder #4 em: 26 de Maio de 2014, 11:19 »
Olá, preciso de um PWM para alta potencia não sei se é correto dizer alta potencia pois vou usar com lampadas leds 12V 7W são de 7 a 10 lampadas e preciso controlar com o arduino.

Tem algum esquema para mim fazer ?

Olá Luis,

Se queres uma placa que dê para fazer o que queres, sem grandes custos, e concentrares-te no projecto, aqui está uma que a Aliatron vende:



http://aliatron.pt/e-biz/product_info.php/cPath/34_57/products_id/1594

Offline Tayeb

  • Mini Robot
  • *
  • Mensagens: 703
Re: Olá, preciso de um PWM para alta potencia.
« Responder #5 em: 26 de Maio de 2014, 11:25 »
Eu creio que querias um circuito de interface. Quanto a PWM é fácil gerares com microcontrolador tal como queres fazer com Arduino.

« Última modificação: 26 de Maio de 2014, 11:28 por Tayeb »

StarRider

  • Visitante
Re: Olá, preciso de um PWM para alta potencia.
« Responder #6 em: 26 de Maio de 2014, 13:55 »
Olá, preciso de um PWM para alta potencia não sei se é correto dizer alta potencia pois vou usar com lampadas leds 12V 7W são de 7 a 10 lampadas e preciso controlar com o arduino.

Tem algum esquema para mim fazer ?

Boas,

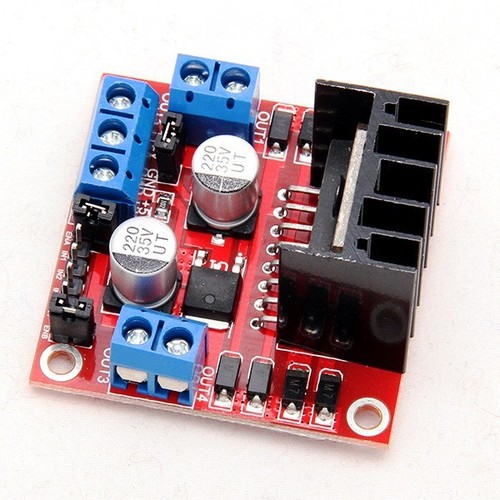

Tens aqui este POR 2 EUROS JÁ COM PORTES !!!
http://www.ebay.com/itm/New-Dual-H-Bridge-DC-Stepper-Motor-Drive-Controller-Board-Module-Arduino-L298N-/400644275503?pt=LH_DefaultDomain_0&hash=item5d48427d2f



Abraços,
PA
« Última modificação: 26 de Maio de 2014, 14:01 por StarRider »

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.164
  • NERD!
Re: Olá, preciso de um PWM para alta potencia.
« Responder #7 em: 26 de Maio de 2014, 14:14 »
Com um L298 para controlar a carga pedida (10x 7w/12V= 5.8A) é uma boa maneira de soltar o fumo mágico  ;)

Para esse fim um simples mosfet deve chegar.

(Assumindo que as vai ligar em paralelo, o que é arriscado de minha parte porque nem isso se deu ao trabalho de explicar....)

« Última modificação: 26 de Maio de 2014, 14:19 por jm_araujo »

StarRider

  • Visitante
Re: Olá, preciso de um PWM para alta potencia.
« Responder #8 em: 26 de Maio de 2014, 14:30 »
Com um L298 para controlar a carga pedida (10x 7w/12V= 5.8A) é uma boa maneira de soltar o fumo mágico  ;)

Para esse fim um simples mosfet deve chegar.

(Assumindo que as vai ligar em paralelo, o que é arriscado de minha parte porque nem isso se deu ao trabalho de explicar....)

Boas,

Yap ... é o chamado "efeito pirotécnico"   ;D  ;D  ;D

... mas achei por bem contrapor uma alternativa "comercial" ;) , se é para queimar ou menos
se fique barato  8)

Abraços,
PA
« Última modificação: 26 de Maio de 2014, 14:34 por StarRider »

Offline Tayeb

  • Mini Robot
  • *
  • Mensagens: 703
Re: Olá, preciso de um PWM para alta potencia.
« Responder #9 em: 26 de Maio de 2014, 14:39 »
Olá, preciso de um PWM para alta potencia não sei se é correto dizer alta potencia pois vou usar com lampadas leds 12V 7W são de 7 a 10 lampadas e preciso controlar com o arduino.

Tem algum esquema para mim fazer ?


Boas,

Tens aqui este POR 2 EUROS JÁ COM PORTES !!!
http://www.ebay.com/itm/New-Dual-H-Bridge-DC-Stepper-Motor-Drive-Controller-Board-Module-Arduino-L298N-/400644275503?pt=LH_DefaultDomain_0&hash=item5d48427d2f



Abraços,
PA

Só se Justin quer esperar por 2 meses para receber da China. E não tem traceamento nos CTT. Compra-se tudo mais barato na China, até as pistolas e sprays que Star vende na sua loja virtual.

O nosso preço é de material importado, pagos os impostos e portes com traceamento. Inclui o IVA e o despacho Alfandegário.

Quanto a fumo sair deve-se previnir a corrente que se consumirá.

Araujo e Star funcionam em tandem?
« Última modificação: 26 de Maio de 2014, 14:43 por Tayeb »

Offline Tayeb

  • Mini Robot
  • *
  • Mensagens: 703
Re: Olá, preciso de um PWM para alta potencia.
« Responder #10 em: 26 de Maio de 2014, 15:00 »
Cada lâmpada de LEDs consome 7/12 = isto é 583,3mA.

Portanto para 10 lâmpadas temos 5,8A se todas as lâmpadas estiverem ligadas em paralelo. No entanto a placa pode dar até 35V. Por isso com um pouco de cálculo e circuito pensado não haverá fumos!

O Justin pode utilizar a página http://ledcalculator.net/. Não haverá explosões nem fumo!

Siga este link com todos os cálculos:

http://ledcalculator.net/default.aspx?values=24%2C12%2C583%2C10%2C0

Vai precisar de uma fonte de 24V. Hoje em dia compram-se estas fontes em Portugal. Se quiser mandar vir da China e esperar 2 mêses e ainda pedir certificação de Conformidade eléctrica, pode mandar vir da China por tuti e nada!
« Última modificação: 26 de Maio de 2014, 15:13 por Tayeb »

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.164
  • NERD!
Re: Olá, preciso de um PWM para alta potencia.
« Responder #11 em: 26 de Maio de 2014, 15:09 »
Portanto para 10 lâmpadas temos 5,8A se todas as lâmpadas estiverem ligadas em série.
paralelo

E está a assumir que o "luisjustin" é Português:
Sim sou do brasil


PS:(StarRider, a próxima resposta é tua, passo-te o testemunho)
« Última modificação: 26 de Maio de 2014, 15:15 por jm_araujo »

Offline Tayeb

  • Mini Robot
  • *
  • Mensagens: 703
Re: Olá, preciso de um PWM para alta potencia.
« Responder #12 em: 26 de Maio de 2014, 15:14 »
Fiz de propósito. Vejo que está atento. Corrigi devidamente no momento certo em que publicava, penso uns segundos antes :)

Offline Tayeb

  • Mini Robot
  • *
  • Mensagens: 703
Re: Olá, preciso de um PWM para alta potencia.
« Responder #13 em: 26 de Maio de 2014, 15:16 »
Se mora no Brasil então farta-se de esperar e paga bem na Alfândega brasileira.

Acho que Araújo ainda não comprendeu as leis de Ohm e de potência. Vendem-se muitas fontes de 24V com 4,5A e mais de corrente porquê?

Se Araújo e Star procuram competição sobre eletrónica e o saber não me menosprezem!
« Última modificação: 26 de Maio de 2014, 15:22 por Tayeb »

StarRider

  • Visitante
Re: Olá, preciso de um PWM para alta potencia.
« Responder #14 em: 26 de Maio de 2014, 15:32 »
Cada lâmpada de LEDs consome 7/12 = isto é 583,3mA.

Portanto para 10 lâmpadas temos 5,8A se todas as lâmpadas estiverem ligadas em paralelo. No entanto a placa pode dar até 35V. Por isso com um pouco de cálculo e circuito pensado não haverá fumos!

O Justin pode utilizar a página http://ledcalculator.net/. Não haverá explosões nem fumo!

Siga este link com todos os cálculos:

http://ledcalculator.net/default.aspx?values=24%2C12%2C583%2C10%2C0

Vai precisar de uma fonte de 24V. Hoje em dia compram-se estas fontes em Portugal. Se quiser mandar vir da China e esperar 2 mêses e ainda pedir certificação de Conformidade eléctrica, pode mandar vir da China por tuti e nada!

Ora bem ... depois da confusão que teve entre paralelo e serie ainda não foi desta que parece ter ficado
resolvido a questão da potencia, senão vejamos, no exemplo que nos deu com o ledcalculator, o resultado
para uma montagem em paralelo dá: "Total power consumed by the circuit is 71659.445 milliwatt."

O que nas minhas contas dá uns 3amps a 24vols e 6amps a 12volts, a ST aconselha 2.5amps RMS para
o L298, é obvio que mesmo com um dissipador a coisa vai "virar preta" ao fim de alguns minutos.
Já para nem falar nos 6amps a 12 volts.
Uma solução é combinar dois canais do L298, mas a potencia dissipada pelo L298 acaba por ser a mesma.

Aconselho uma leitura das datasheets antes de qualquer sugestão que pode potencialmente causar
problemas e danos.

É obvio que a sugestão do L298 não é a mais acertada para o efeito pretendido, mas com algum engenho
seria possível lá chegar, mas nunca com a board sugerida.

Abraços,
PA
« Última modificação: 26 de Maio de 2014, 15:35 por StarRider »
