Autor Tópico: Soldar conector Mac Mini  (Lida 1415 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline almamater

  • Mini Robot
  • *
  • Mensagens: 1.505
    • GrcByte - Projectos
Soldar conector Mac Mini
« em: 25 de Julho de 2014, 16:45 »
Olá,

Tenho aqui um Mac Mini de um amigo em que o conector da ventoinha foi 'arrancado' da board, pelo que li é um sintoma que costuma acontecer a quem tenta substituir o disco.

A minha questão é saber se dá para soldar novamente na board, tendo em conta que é tudo minúsculo:




O que saltou foi aquele conector agarrado à board. Será que dá para arranjar fazendo isto:

- Retirar a fan e todos os periféricos à volta
- Isolar com prata à volta daquele local na board
- Com estação de ar  quente e com uma ponta fina aquecer até soldar
- Para soldar Fluxo e pasta de soldar?

Poderá ser assim? ou terá de ser de outra forma?

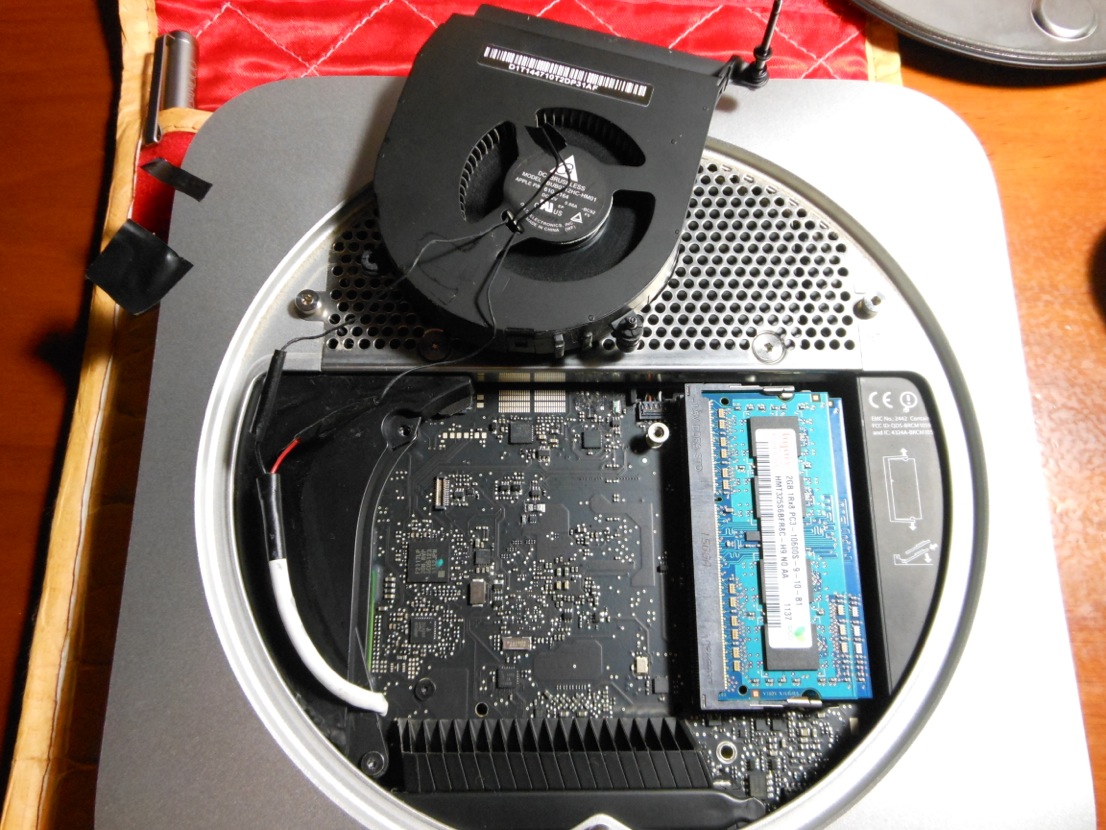

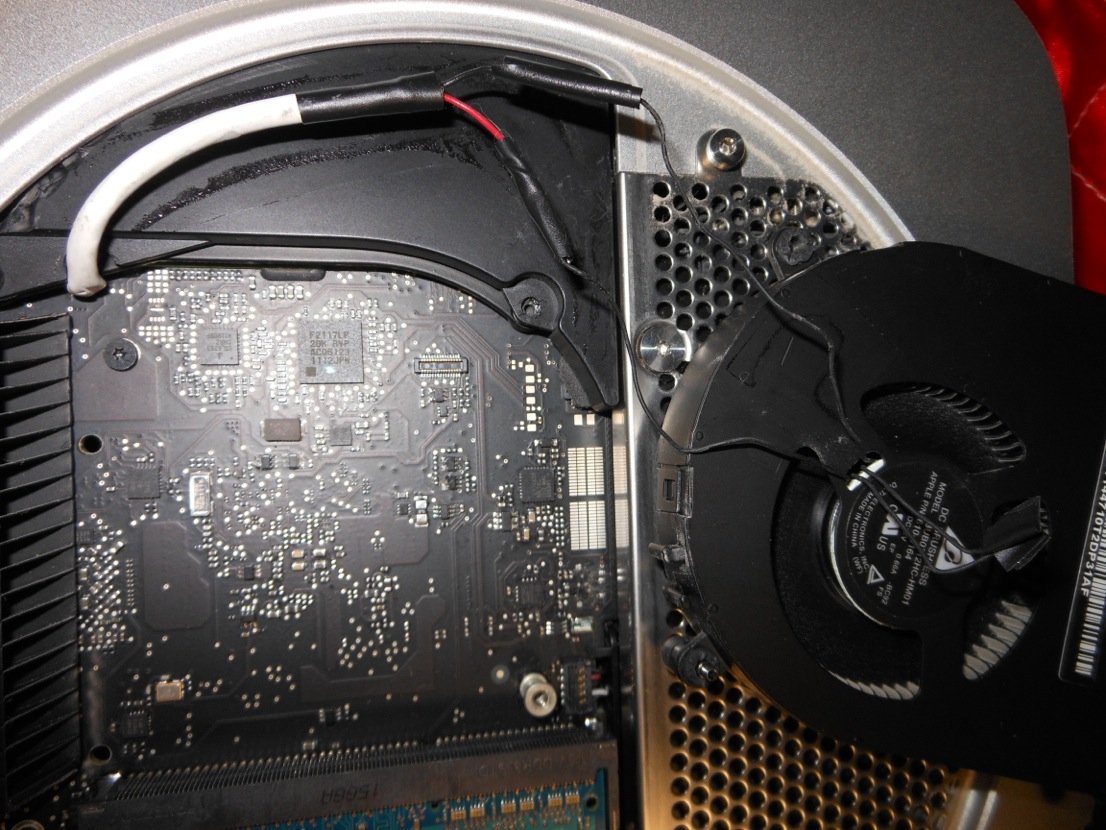

Algumas imagens da board que encontrei na web mas que são iguais:
http://forums.macrumors.com/attachment.php?attachmentid=340075&d=1337384760
http://forums.macrumors.com/attachment.php?attachmentid=340076&d=1337384760

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.389
  • Helpdesk do sitio
Re: Soldar conector Mac Mini
« Responder #1 em: 25 de Julho de 2014, 16:48 »
Vais ter de dar um valente pre heat, que esses planos de massa e de alimentação, upa upa, primeiro que aquilo esteja á temperatura de soldar.
Avr fanboy

Offline almamater

  • Mini Robot
  • *
  • Mensagens: 1.505
    • GrcByte - Projectos
Re: Soldar conector Mac Mini
« Responder #2 em: 25 de Julho de 2014, 17:02 »
Pois, o meu medo é estragar algo à volta ou mesmo derreter o plástico do conector sei lá..

O ideal penso que seria tirar mesmo a board e depois ir ao forno mas isso teria de mandar fazer e pagar uns 120€, desta forma tb há o receio de estragar a board e depois deixa mesmo de funcionar. A alternativa é comprar uma fan USB e ligar a uma porta USB por forma e faria assim a refrigeração.

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.920
Re: Soldar conector Mac Mini
« Responder #3 em: 25 de Julho de 2014, 18:03 »
Sempre podes fazer uma puxada, arranjas um cabo plano de 4 condutores e soldas 1º a ficha e depois à placa.
Pode ser necessário um ferro de maior potência para soldar na placa, por isso é colocar um pouco de solda nos contactos da placa, limpar bem e só depois soldar os fios.
(atenção aos curtos)

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.482
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Soldar conector Mac Mini
« Responder #4 em: 26 de Julho de 2014, 01:22 »
mas foi o conector de plastico que se partiu? (consegues foto do conector isolado ou referencia pra ver que conector é?)
e porque nao soldas os conectores directamente aos contactos (ficando ligaçao permanente?...ate podes meter um pouco mais de cabo pra teres espaço de manobra na proxima vez que se for a desmontar pra limpeza..)

Offline almamater

  • Mini Robot
  • *
  • Mensagens: 1.505
    • GrcByte - Projectos
Re: Soldar conector Mac Mini
« Responder #5 em: 26 de Julho de 2014, 14:42 »
Sim vou Meter uma foto para verem. . Mas só na segunda.  Thanks

Offline tgferreira

  • Mini Robot
  • *
  • Mensagens: 148
Re: Soldar conector Mac Mini
« Responder #6 em: 26 de Julho de 2014, 22:38 »
Posso ter percebido mal o problema mas não consegues encostar o conector à board e colocar uns pingos de cola quente para ficar sempre ligado?

Se o comprimento do cabo não der para tal sugiro cortar e aumentar o cabo.


Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.389
  • Helpdesk do sitio
Re: Soldar conector Mac Mini
« Responder #7 em: 26 de Julho de 2014, 23:22 »
É um conector SMD, logo a pata da massa vai dar luta para soldar.
Avr fanboy
