Autor Tópico: Conversor USB to Serial  (Lida 6064 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline SSamuel

  • Mini Robot
  • *
  • Mensagens: 3
Conversor USB to Serial
« em: 03 de Abril de 2015, 12:04 »
Boas eu sou novo neste forum e gostaria de saber se alguem me podia ajudar. E que eu queria construir uma ponte usb to serial integrada no meu micro-controlador(atmega8), para isso estava a pensar utilizar um PIC18F14K50 para fazer a conversão de usb to serial. O meu problema é que so tenho o hex e nao o código original e gostava de saber se alguem me podia ajudar dando algum schematic com o código para programar o pic?

Online metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.726
Re: Conversor USB to Serial
« Responder #1 em: 03 de Abril de 2015, 12:08 »
Boas eu sou novo neste forum e gostaria de saber se alguem me podia ajudar. E que eu queria construir uma ponte usb to serial integrada no meu micro-controlador(atmega8), para isso estava a pensar utilizar um PIC18F14K50 para fazer a conversão de usb to serial. O meu problema é que so tenho o hex e nao o código original e gostava de saber se alguem me podia ajudar dando algum schematic com o código para programar o pic?

Tem que ser mesmo o pic? Nao conheces os chips da FTDI por exemplo?

Offline SSamuel

  • Mini Robot
  • *
  • Mensagens: 3
Re: Conversor USB to Serial
« Responder #2 em: 03 de Abril de 2015, 12:59 »
sim conheço mas gostava que ficasse mesmo integrado na placa (é que estou a fazer um pcb logo dava jeito :P)
eu ate tenho ja um schematic e o hex baseado no codigo do neecduino (http://neecist.tecnico.ulisboa.pt/~neecist.daemon/index.php/workshops/neecduino-2015/neecduino-2015) so gostava de saber se ja houve alguem neste site que fez para um projeto pessoal e tinham informaçoes que pudessem passar.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Conversor USB to Serial
« Responder #3 em: 03 de Abril de 2015, 15:33 »
Um FTDI é um chip, não precisa de ser um cabo, tens o FT232R em TSSOP e tens os mais recentes FT230x em QFN por exemplo.
Tens da microchip o MCP2200 que é um pic a correr código para funcionar como uma ponte usb-serial.

E muito mais opções.
Avr fanboy

Online Hugu

  • Mini Robot
  • *
  • Mensagens: 5.487
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Conversor USB to Serial
« Responder #4 em: 03 de Abril de 2015, 20:49 »
« Última modificação: 03 de Abril de 2015, 20:52 por Hugu »

Offline dvdt

  • Mini Robot
  • *
  • Mensagens: 1.234
  • David_@@@_Teles
Re: Conversor USB to Serial
« Responder #5 em: 04 de Abril de 2015, 02:38 »
Eheheheh este nome chamou me á atençao. Deixa me adivinhar és do projectoFST PSEM? Tens chips desenhados para esta função que dão menos trabalho e que ficas melhor servido, basta procurar por usb to uart ic e tens montes de informaçao. se bem que os ftdi e os silabs que estam agora a ser muito usados. Mas se queres uma package DIP esses nao sei se arranjas
« Última modificação: 04 de Abril de 2015, 15:10 por dvdt »
David Teles

Offline SSamuel

  • Mini Robot
  • *
  • Mensagens: 3
Re: Conversor USB to Serial
« Responder #6 em: 04 de Abril de 2015, 14:33 »
Muito obrigado pelas as respostas. Mas o chip da ftdi não precisa de equipamento especial para se soldar a uma pcb? Como nos vamos fazer as nossas próprias pcb e não temos equipamento especifico acho melhor utilizarmos um pic para a função de ponte usb-serial.
Ja agora eu faço para do PSEM que é um projecto parecido com o FST só que foi reactivo à 1 ano.

Online metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.726
Re: Conversor USB to Serial
« Responder #7 em: 04 de Abril de 2015, 14:46 »


E' super facil soldar smd a mao.

Offline dvdt

  • Mini Robot
  • *
  • Mensagens: 1.234
  • David_@@@_Teles
Re: Conversor USB to Serial
« Responder #8 em: 04 de Abril de 2015, 15:13 »
Isso da para soldar com ferro ou com uma estaçao de ar quente e acho que o NeecLab tem uma que podes pedir para usar.  ;D
« Última modificação: 15 de Abril de 2015, 00:42 por dvdt »
David Teles

Online Hugu

  • Mini Robot
  • *
  • Mensagens: 5.487
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Conversor USB to Serial
« Responder #9 em: 05 de Abril de 2015, 21:45 »
arranjo-te o ftdi soldado numa plaquinhas com headers que depois podes meter numa socket ou soldar numa board, como se fosse um componente TH (thru-hole).

Offline Crazyaboutmachines

  • Mini Robot
  • *
  • Mensagens: 112
Re: Conversor USB to Serial
« Responder #10 em: 14 de Abril de 2015, 10:09 »

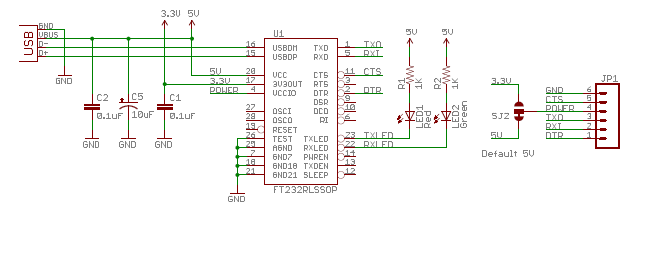

Hugu esse esquema parece bem fixe, poderias-me só confirmar algumas coisas?:
- o componente 5JZ é um simples jumper?
-o sinais de saída CTS e DTR são o que exactamente (nomeadamente ligariam a que num atmega)?

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Conversor USB to Serial
« Responder #11 em: 14 de Abril de 2015, 10:14 »
CTS e DTR são sinais de controlo da porta serial, tipicamente não ligam a lado nenhum, o DTR é usado para fazer o reset ao atmega num arduino para correr o bootloader.
Avr fanboy

Offline Crazyaboutmachines

  • Mini Robot
  • *
  • Mensagens: 112
Re: Conversor USB to Serial
« Responder #12 em: 14 de Abril de 2015, 18:05 »
Ok nice, e então os 3.3v são apenas uma saída "bonus" do FT232 certo?

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.920
Re: Conversor USB to Serial
« Responder #13 em: 14 de Abril de 2015, 18:53 »
Ok nice, e então os 3.3v são apenas uma saída "bonus" do FT232 certo?
Certo, o FT232 tem uma das saídas 3.3V a baixa corrente mas serve apenas caso se queira aproveitar, pode muito bem ficar sem ligação, é consultar a ficha técnica do bicho.

Offline Njay

  • Mini Robot
  • *
  • Mensagens: 3.089
    • Tróniquices
Re: Conversor USB to Serial
« Responder #14 em: 14 de Abril de 2015, 19:08 »
Também podem manter a interface RS232 e usar um conversor USB-RS232 "chinoca", ou um daqueles cabos USB-UART que há por aí para arduino.
