Autor Tópico: Intercomunicador / vídeo porteiro  (Lida 2113 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline samc

  • Mini Robot
  • *
  • Mensagens: 390
Intercomunicador / vídeo porteiro
« em: 29 de Abril de 2015, 10:15 »
Viva,

Tenho o vídeo porteiro avariado, no apartamento em que estou atualmente. Como a responsabilidade pela reparação não é minha, encontro-me já há bastante tempo à espera que façam a reparação. No entanto, a situação arrasta-se porque segundo me informaram o orçamento que apresentaram foi de 500 euros.

Presumo que toda a unidade esteja avariada, nem sequer a campainha da porta funciona.

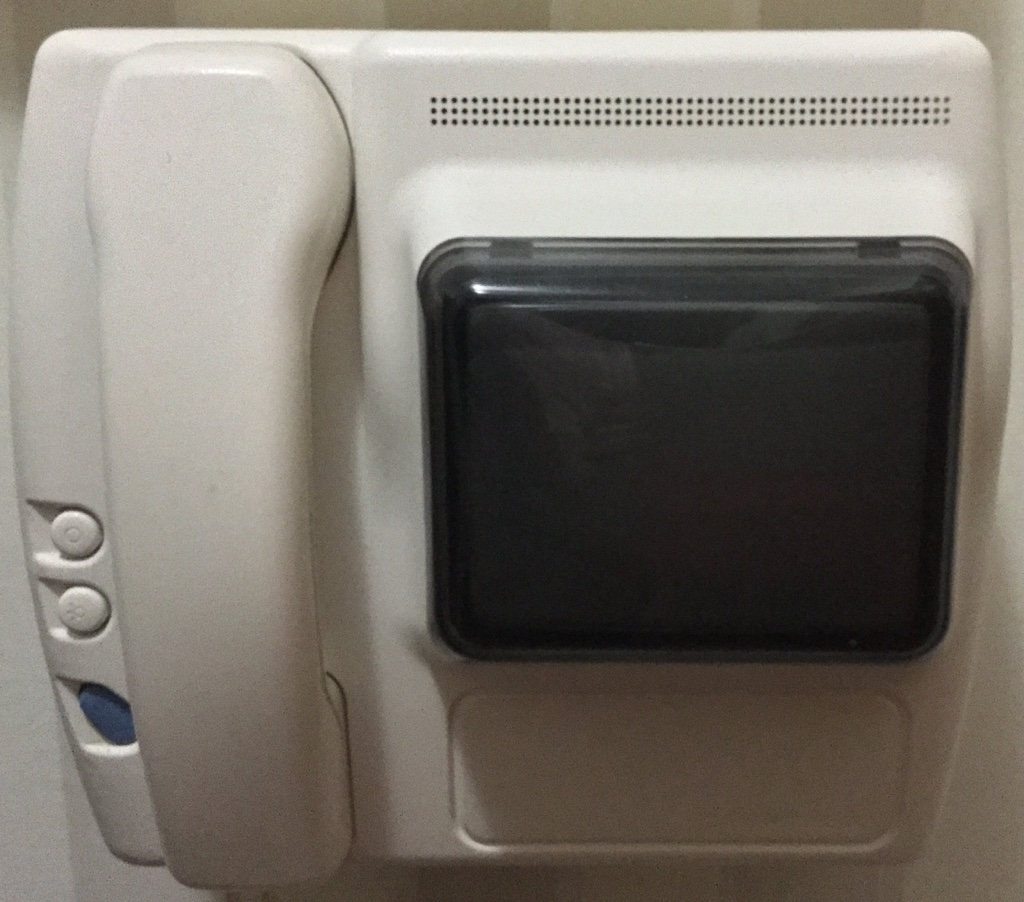

O modelos é este:

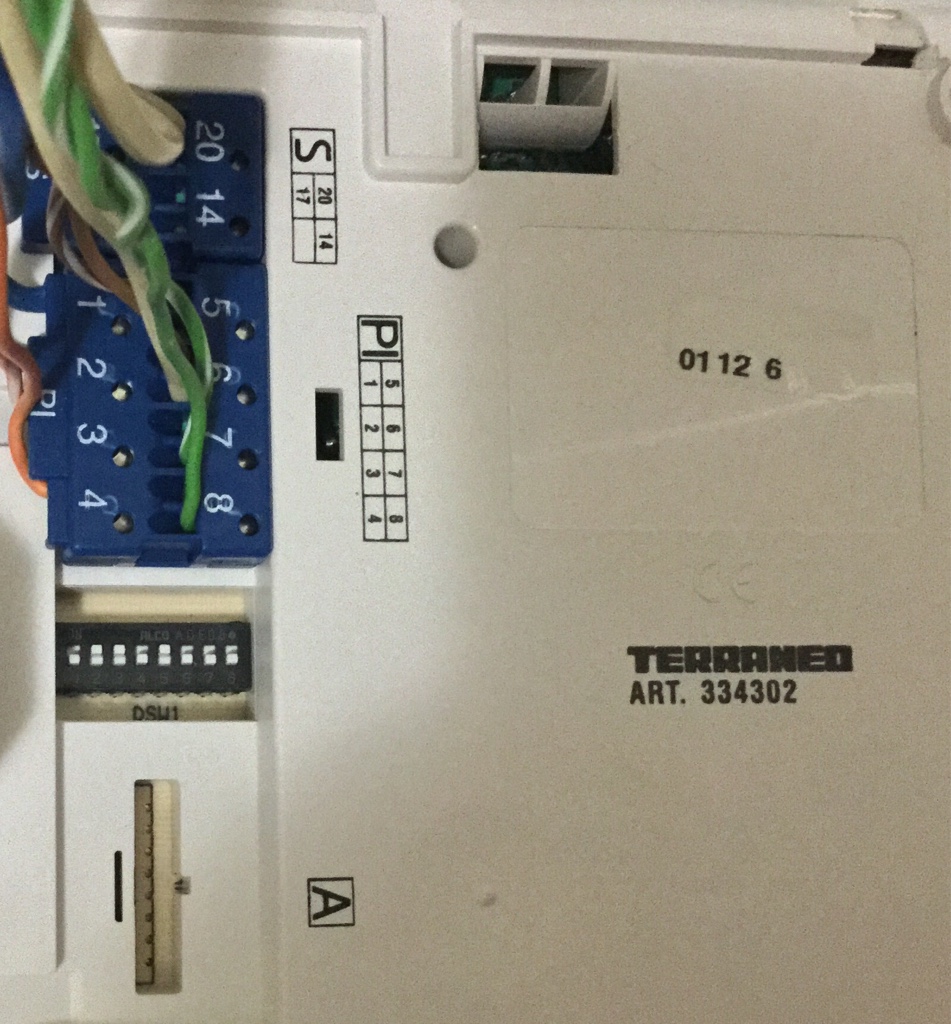

Procurei na internet por este modelo da terraned 334302 e não consegui encontrar nenhum manual de instruções.

Alguém sabe se a pinagem é "universal" e qual o protocolo de comunicação utilizado?

Queria testar as tensões de alimentação e tentar despistar o erro.

Obrigado desde já

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.920
Re: Intercomunicador / vídeo porteiro
« Responder #1 em: 29 de Abril de 2015, 12:11 »
Já somos dois, também tenho dois aparelhos semelhantes, um deles avariado (de outra marca "CI.TAC").
A câmara também está toda fosca devido ao sol directo, a ver de a tiro para fora e faço um polimento, pior não pode ficar.
Um dos intercomunicadores achei engraçado a sua avaria, liguei, começou a fazer um zumbido cada vez ma alto até pum, montes de fumarada :P
Os contactos também devem estar todos oxidados no circuito em geral.

Quando dizes que a campainha não funciona, é apenas o som que esse aparelho devia emitir?
Consegues ao menos abrir a porta a partir daí?
Existe uma central onde tem a fonte de alimentação para o sistema, a ver se tens as tensões correctas.

Offline samc

  • Mini Robot
  • *
  • Mensagens: 390
Re: Intercomunicador / vídeo porteiro
« Responder #2 em: 29 de Abril de 2015, 15:27 »
Quando falo da campainha, refiro-me à campainha ao lado da porta da casa. Essa campainha também está ligada ao intercomunicador (não há duas campainhas independentes).

A unidade está completamente "morta", não dá nenhum sinal nem nenhum botão funciona. Já a abri para ver se tinha algum fusível de protecção e não encontrei.

Como não faço ideia dos níveis de tensão ou das funções de cada fio conectado, não consigo testar mais pormenores. Gostava de saber que tensões/sinais estão associados a cada um dos pinos do conector, mas como não tenho o manual e não percebo nada de intercomunicadores, não consigo adiantar muito.

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.920
Re: Intercomunicador / vídeo porteiro
« Responder #3 em: 29 de Abril de 2015, 23:28 »
Pois, só mesmo abrindo e medindo a tensão do condensador maior que tiver, pelo menos ficas com uma ideia se está a ser alimentado ou não, a tensão costuma andar pelos 12V, o que também pode ter entrada em corrente alterna.

Supostamente o intercomunicador é de um apartamento, certo?
Acha um roubo estarem a pedir 500, mais barato se arranja um novo.

Quanto ao significado das cores não faço a mínima ideia, quanto estava a morar num apartamento e tinha o intercomunicador avariado, pedi permissão a uma vizinha para abrir o dela e fazer as medições, felizmente consegui resolver o problema dessa forma e ficou a trabalhar.

Offline samc

  • Mini Robot
  • *
  • Mensagens: 390
Re: Intercomunicador / vídeo porteiro
« Responder #4 em: 30 de Abril de 2015, 15:07 »
Sim é  de um apartamento. Por isso as reparações para os condomínios são sempre "esticadas". Um exemplo foi trocar a fechadura da caixa do correio, o orçamento era de 5 euros, quando disse que era para um condomínio aumentou para 25 (acabei por não mudar a fechadura por 2,90 Eur em 5 minutos).

Uma unidade de vídeo porteiro igual a minha custa cerca de 150 eur no ebay (deve ser um modelo descontinuado).

Vou tentar ver das tensões de alimentação (pensava que a unidade até era alimentada pelos 230V)

Obrigado dropes

Offline samc

  • Mini Robot
  • *
  • Mensagens: 390
Re: Intercomunicador / vídeo porteiro
« Responder #5 em: 17 de Outubro de 2015, 13:16 »
Após pesquisar melhor na Internet, encontrei manuais de outros modelos similares da Terraneo.

Deixo aqui como fonte de referência o esquema de ligações (com as cores dos fios tipicamente utilizadas).

Liguei o intercomunicador a um conversor DC-DC comutado (daqueles de 1 € do eBay com o LM2596), estava ajustado para 24 V e mal o liguei o integrado do conversor rebentou com um grande estrondo. Apenas liguei a alimentação ao módulo respeitando a polaridade dos pinos 1 e 2. Não sei se o módulo está em curto (devia ter verificado antes), mas fiquei com receio de ligar a minha fonte de bancada ao intercomunicador com medo de a queimar também.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Intercomunicador / vídeo porteiro
« Responder #6 em: 17 de Outubro de 2015, 13:36 »
Limite de corrente, coisa maravilhosa..
Avr fanboy

Online jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.124
  • NERD!
Re: Intercomunicador / vídeo porteiro
« Responder #7 em: 17 de Outubro de 2015, 14:33 »
Só quando é do tipo não destrutivo, ao contrário do módulo do samc :D
