Autor Tópico: Conector bullet para baterias  (Lida 1207 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline Kristey

  • Mini Robot
  • *
  • Mensagens: 766
Conector bullet para baterias
« em: 18 de Agosto de 2016, 22:50 »
À uns tempos que ando de olho neste tipo de baterias, com uma ideia interessante.
http://www.hobbyking.com/hobbyking/store/__18610__ZIPPY_6000mah_2S2P_35C_Hardcase_Pack.html
Gostava que fosse possível ter um sitio na PCB onde eu metesse os conectores à distancia correcta, e depois fosse so encaixar a bateria.
So que ja procurei na farnel, na mouser e não encontrei nada PCB Mouted.

Alguém sabe como posso fazer isto?

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.436
  • NERD!
Re: Conector bullet para baterias
« Responder #1 em: 18 de Agosto de 2016, 22:53 »
NA farnell procura por "banana socket", tens muita escolha. Por exemplo: http://pt.farnell.com/multicomp/24-243-2/receptacle-20a-4mm-pcb-solder/dp/1698983

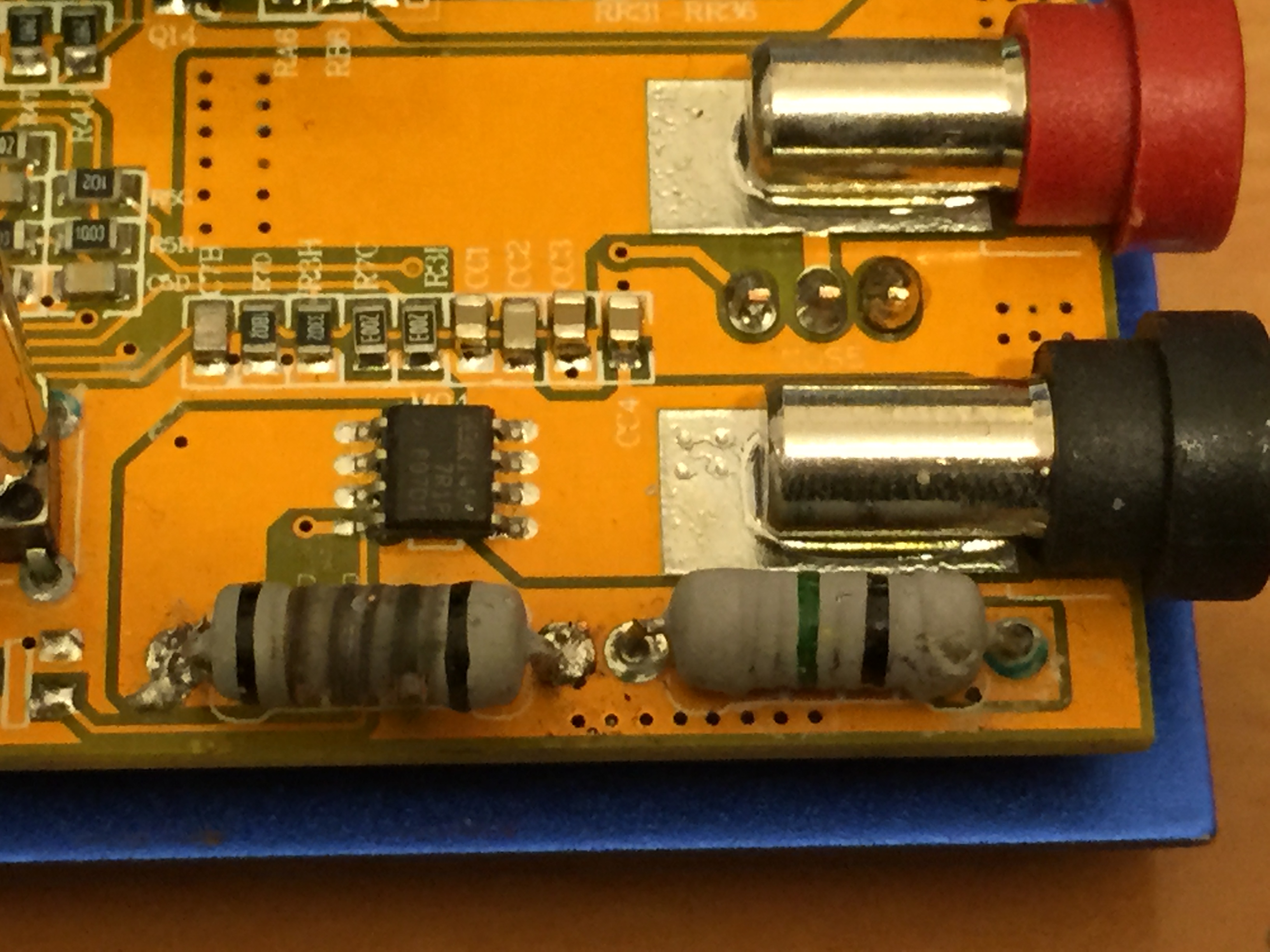

Nos carregadores IMAX o que fazem é soldar 2 fêmeas diretamente à PCB, e ficam à distâncias que foi projetada na PCB.

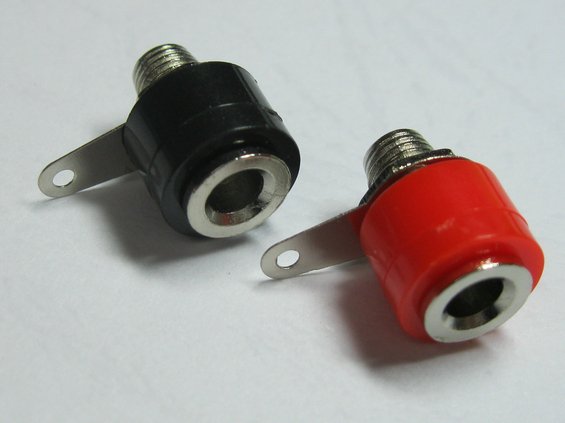

Podes fazer o mesmo com os de painel (os que tem o corpo em metal):


CAso não se veja, é necessário abrir um pequeno entalhe na PCB:
« Última modificação: 18 de Agosto de 2016, 23:04 por jm_araujo »

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.553
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Conector bullet para baterias
« Responder #2 em: 22 de Agosto de 2016, 00:38 »
mas querias ter os conectores macho na pcb e conectar essa bateria directamente na pcb, sem usar o cabo?

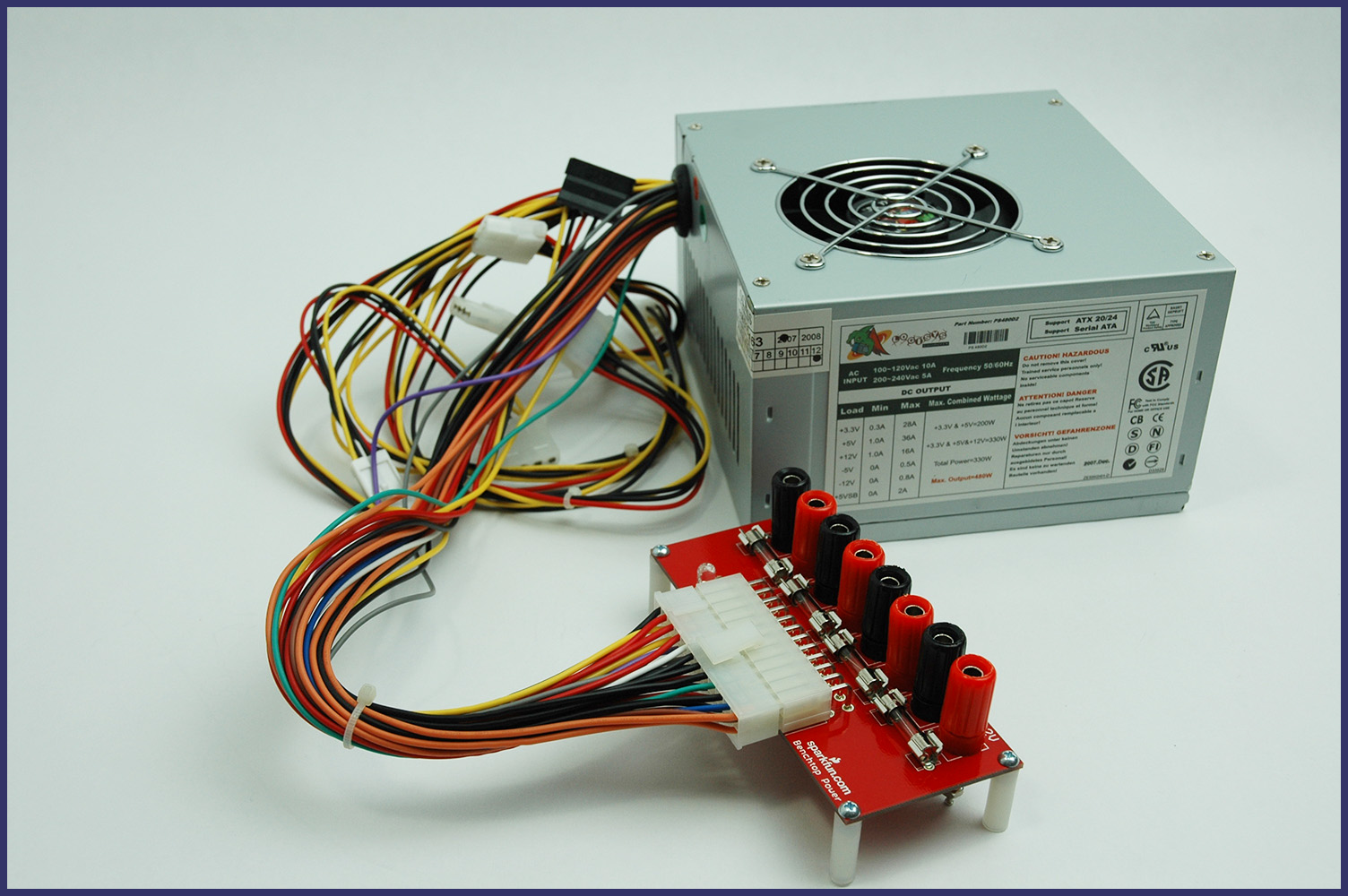

Se queres os conectores femea, e montar duma destas maneiras, só precisas de arranjar um cabo male-male:

Se queres meter os conectores macho, basta abrires um furo/pad para 3 ou 3.5mm e enroscar o conector ou montar em painel e soldar um jumper ao conector (desconheça que haja conectores destes com angulo 90º (mas pra essa bateria tb nao daria muito jeito)):
http://pt.mouser.com/ProductDetail/Cinch-Connectivity-Solutions/108-0750-001/?qs=%2fha2pyFaduihjWOyDynWysWlxzMHj6PMw5%2fyD9xqj4I%3d


Ou então ha estes femeas pra montar em painel, na mouser (na farnel tem uns da multicomp do genero):
http://pt.mouser.com/Search/Refine.aspx?Keyword=CT3151SP&Ns=Pricing%7c0&FS=True
« Última modificação: 22 de Agosto de 2016, 01:11 por Hugu »

Offline Kristey

  • Mini Robot
  • *
  • Mensagens: 766
Re: Conector bullet para baterias
« Responder #3 em: 28 de Agosto de 2016, 22:59 »
Era isto que queria para poder usar a bateria sem cabos :D
Meto dois destes na PCB e a bateria encaixa no sitio!

Obrigado aos dois :D

Se queres meter os conectores macho, basta abrires um furo/pad para 3 ou 3.5mm e enroscar o conector ou montar em painel e soldar um jumper ao conector (desconheça que haja conectores destes com angulo 90º (mas pra essa bateria tb nao daria muito jeito)):
http://pt.mouser.com/ProductDetail/Cinch-Connectivity-Solutions/108-0750-001/?qs=%2fha2pyFaduihjWOyDynWysWlxzMHj6PMw5%2fyD9xqj4I%3d
