Autor Tópico: Vídeo: ferramenta, acessórios, motores, transformadores, etc.  (Lida 771 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Olá,

Cá vai mais um vídeo sobre ferramenta, acessórios, motores, transformadores, etc.

Material novo e usado.


« Última modificação: 06 de Julho de 2017, 22:15 por SerraCabo »
serra-cabo.blogspot.com

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.490
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #1 em: 03 de Julho de 2017, 01:28 »
chama-se dovetail em inglês porque em inglaterra ha mais pombas que andorinhas lol  ;D (eu desconhecia a designação em inglês para o encaixe rabo/cauda-de-andorinha)

pra que serve o tal veio MT1 B12?

o que procuras é algo deste género?

Adaptador Iinch 8TPI para Chuck MT1
« Última modificação: 03 de Julho de 2017, 01:41 por Hugu »

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #2 em: 04 de Julho de 2017, 00:55 »
O veio MT é um tipo de encaixe que engata apenas batendo-se com ele contra o respectivo receptáculo. Sendo cónico muito 'ponteagudo' é perfeito para buchas de broca porque a força necessária para empurrar a broca mantém o veio preso. No entanto, ara usar com fresas (que fazem basicamente forças laterais) o veio MT tem que ser preso pelo topo sob pena de se desengatar.

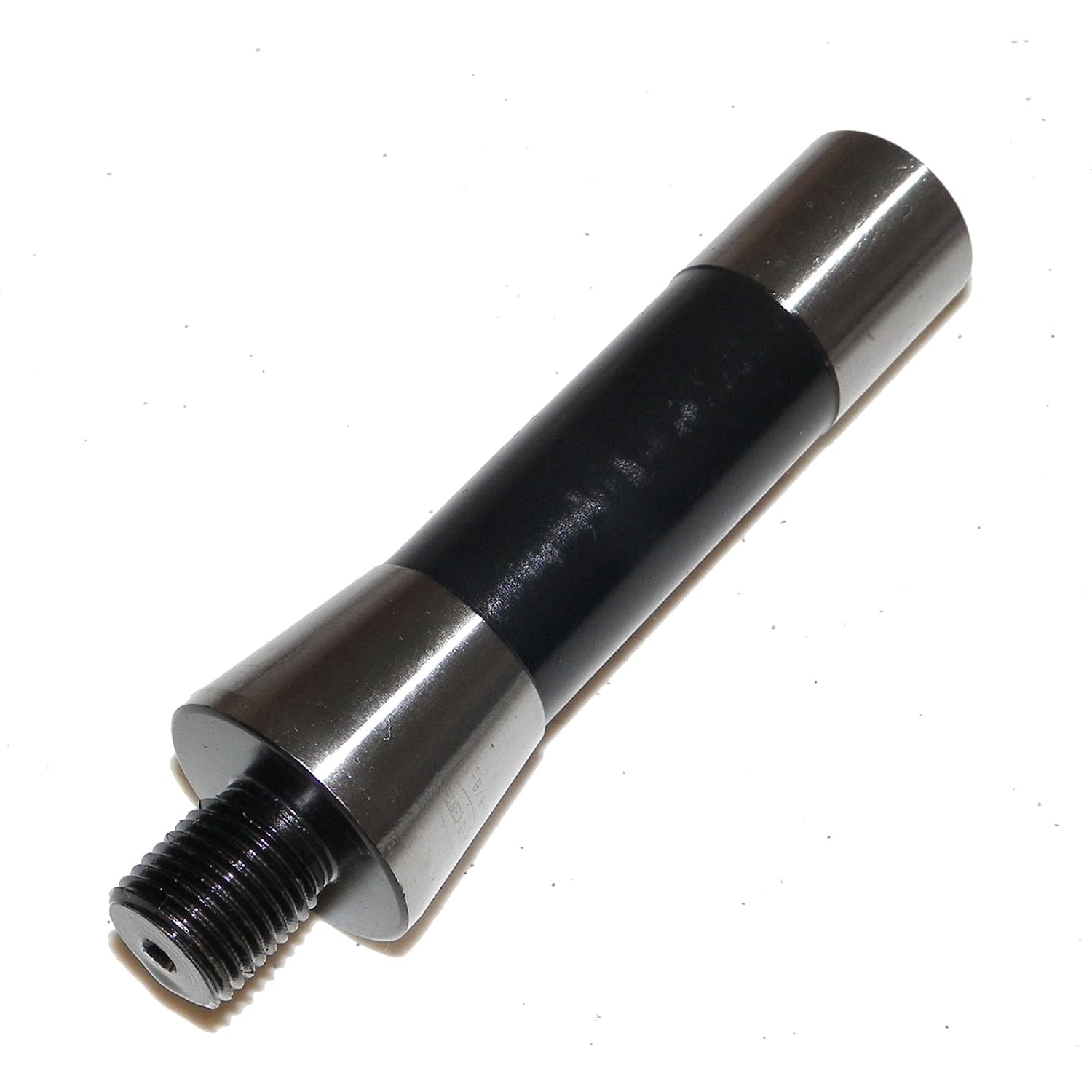

Entretanto, o veio que preciso não é MT mas R8 para 1/2 polegada 20TPI (fios de rosca por polegada). Isto:



Este existe na Amazon mas parece não estar disponível para a Europa (a não ser por uma fortuna mais o desalfandegamento). Hei de, no entanto, voltar a procurar um dia destes.
« Última modificação: 04 de Julho de 2017, 01:08 por SerraCabo »
serra-cabo.blogspot.com

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #3 em: 04 de Julho de 2017, 18:25 »
Só encontro nos EUA, custa 13€ mais 43€ de transporte e mais o desalfandegamento.

O preço, em si, é bom, o pior é o resto.

http://www.ebay.co.uk/itm/331061569493

:(
serra-cabo.blogspot.com

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.167
  • NERD!
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #4 em: 04 de Julho de 2017, 22:54 »
Fica mais barato arranjar outra bucha!
Como assim tenho a sensação que o registo numa bucha de rosca nunca deve ser tão bom como numa com encaixe cónico.

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #5 em: 04 de Julho de 2017, 23:22 »


Citar
Como assim tenho a sensação que o registo numa bucha de rosca nunca deve ser tão bom como numa com encaixe cónico.

Certo. Mas eu tenho uma boa excelente bucha de aperto sem chave e que é de rosca.

Repare, no entanto, que muita bucha de torno mecânico é apertada em rosca (enorme e muito cuidadosamente fabricada).
serra-cabo.blogspot.com

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #6 em: 04 de Julho de 2017, 23:31 »
... entretanto estou a fabricar um suporte para a câmara por forma a flexibilizar a sua utilização na bancada de electrónica.

Vêm-se, além de variada ferramenta, duas peças em latão e um veio em inox que farão parte do suporte. Tenciono fazer um filme de parte da fabricação e da montagem.

serra-cabo.blogspot.com

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.167
  • NERD!
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #7 em: 05 de Julho de 2017, 00:16 »
Repare, no entanto, que muita bucha de torno mecânico é apertada em rosca (enorme e muito cuidadosamente fabricada).

Não é bem a mesma coisa, nas buchas de torno com rosca como as L-type, comuns em alguns vídeos de youtube (link) o registo é feito num cone, a rosca é "só" para a manter na posição. Funciona como a "drawbar" numa fresadora.
Mesmo os mais "modestos" tornos Myford que parece que é só uma rosca também tem uma zona de registo para a bucha de dimensões ainda consideráveis: link
Além que os tornos tem outra vantagem: as buchas costumam ser montadas num backplate, que mesmo que esteja torto de origem não faz mal porque tem de ser torneado para receber a bucha, e nessa ação acaba por ficar sempre "direito".

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #8 em: 05 de Julho de 2017, 19:28 »

Aqui está um caso de eixo de torno mecânico em que a rosca é primordial. Neste caso, como no famigerado adaptador R8 1/2", a rosca é primordial porque define pelo menos a concentricidade. No caso que o JM_Araújo apontou, o cone é primordial por si só porque a porca apenas prende a bucha contra o cone e a concentricidade dela própria é irrelevante porque ela encosta com folga radial, contra um batente (o mesmo se passa ...


... com a rosca que prende os adaptadores R8).

No caso da bucha que quero poder usar, repare que os fios de rosca do veio e da bucha comportam-se como um cone (a inclinação das 'encostas' dos fios de rosca). Neste caso, sendo claro que a bucha encosta num batente que lhe define o paralelismo ao eixo, é também claro que a concentricidade é definida pela rosca e não pelo batente. Mais, se o eixo da rosca ainda estiver inclinado em relação ao eixo do veio, o encosto far-se-á com deficiência e o caldo entornar-se-á.

Já agora, há buchas de torno que têm um painel traseiro que permite que a bucha possa ser centrada (mas não permite alinhar a inclinação do eixo da bucha ao do torno - não se pode ter tudo).

...

Já agora, mais complicado ainda, preciso arranjar um adaptador B12 macho e 1/2" fêmea para poder usar no meu berbequim principal, umas buchas grandes que tenho e que têm engate cónico B12.

Claro que, se tivesse um torno mecânico, arregaçaria as mangas, mas ... não tenho esse torno (é pesado em termos de graveto).

Abraço
serra-cabo.blogspot.com

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #9 em: 05 de Julho de 2017, 22:25 »
Cá vai, mais umas imagens do projecto em curso:









Abraços
« Última modificação: 05 de Julho de 2017, 22:28 por SerraCabo »
serra-cabo.blogspot.com

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.167
  • NERD!
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #10 em: 05 de Julho de 2017, 23:49 »

Aqui está um caso de eixo de torno mecânico em que a rosca é primordial.
Mais ou menos, se vir o minuto 7 do vídeo deste mestre vê-se a folga "enorme" que essa rosca tem (o spindle é semelhante ao dessa foto): https://youtu.be/qUEnixUCT9Y?t=7m
(meto link para não interromper o texto com o vídeo)
O alinhamento continua a ser dado pela encosto traseiro e aquele bocado sem rosca (é mostrado no resto do vídeo).

Citar
Já agora, há buchas de torno que têm um painel traseiro que permite que a bucha possa ser centrada (mas não permite alinhar a inclinação do eixo da bucha ao do torno - não se pode ter tudo).
A inclinação do eixo não é importante de ser ajustável na bucha de um torno porque facear o prato que suporta a bucha é uma operação básica que garante a perpendicularidade ao eixo de rotação.

Citar
Claro que, se tivesse um torno mecânico, arregaçaria as mangas, mas ... não tenho esse torno (é pesado em termos de graveto).
Convém manter os olhos no OLX. Tive de procurar uns meses mas consegui comprar uma fresadora do género da sua (versão anterior, rebrand do Sieg X2 com cone MT3 e ainda com mesa pequena) + 1 torno Optimum D250x550 (como o do Stefan Gotteswinter, mas modelo base e sem as N^3 modificações mas muito acima dos minis), com mesas de suporte em chapa por um preço total que não passou dos 3 dígitos depois de negociado (que não deixa de ser pesado, mas pareceu-me um muito bom negócio). Só tinham um pouco de ferrugem superficial por estarem parados mas com uma limpeza ficaram como novos.

Claro que pouco tempo depois veio um rebento e quase não tem tido uso, mas o seu dia há-de chegar e vão dando jeito para pequenas reparações.
« Última modificação: 05 de Julho de 2017, 23:54 por jm_araujo »

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #11 em: 05 de Julho de 2017, 23:52 »
... e.... foi hoje. 70% no Brasil, 20% em Portugal e o resto um pouco por toda a parte.



Abraço a todos
serra-cabo.blogspot.com

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.167
  • NERD!
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #12 em: 05 de Julho de 2017, 23:56 »
... e.... foi hoje. 70% no Brasil, 20% em Portugal e o resto um pouco por toda a parte.



Abraço a todos

Muitas felicidade!
Esse gráfico é muito bom! O sucesso no youtube é conseguido com uma curva desse género, com uma subida progressiva não muito grande mas constante. Os picos vão e vem, mas a tendência tende a manter-se!
É continuar!!!

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #13 em: 05 de Julho de 2017, 23:59 »
Citar
O alinhamento continua a ser dado pela encosto traseiro

O alinhamento do eixo mas não a centragem. A centragem é dada pela rosca. Tem folga? Tem até haver aperto da rosca. Quando qualquer rosca (à excepção da rectangular) aperta, a folga desaparece. É a rosca que dá a centragem e o encosto a direcção do eixo da bucha. O eixo da bucha pode ter a direcção certa (paralela ao eixo do veio principal) mas estar descentrado. Aliás, aos 7:16 ele explica "but ... "

Eu vi TODOS os vídeos desse canal. Demorei semanas. Desse canal, do OxTools, do canal do Keith Fenner ...
serra-cabo.blogspot.com

Online SerraCabo

  • Mini Robot
  • *
  • Mensagens: 546
    • Serra Cabo
Re: Vídeo: ferramenta, acessórios, motores, transformadores, etc.
« Responder #14 em: 06 de Julho de 2017, 00:05 »
Citar
A inclinação do eixo não é importante de ser ajustável na bucha de um torno porque facear o prato que suporta a bucha é uma operação básica que garante a perpendicularidade ao eixo de rotação.

Sim isso é fácil, mas o ajuste de centragem apenas algumas buchas permitem. Se não permitirem, resta ajustar a rosca (coisa complicada) ou esmerilar as mandíbulas da bucha (também por causa da direcção do eixo). Regra geral, no caso das buchas de 3 mandíbulas, isso é um bocado inglório para a centragem porque a espiral que comanda a abertura não é coisa muito perfeita (à excepção de buchas astronomicamente caras) mas, se o caso merecer mais precisão, usa-se a bucha de 4 mandíbulas que permite sempre* centrar. Nesta bucha é relativamente fácil corrigir a direcção porque não há espiral.

* Se o eixo principal tiver rolamentos e eles não forem bons ou estiverem desgastados, não se consegue um ajuste das 4 mandíbulas de forma a garantir a centragem.
serra-cabo.blogspot.com
