Autor Tópico: Qual o patim p/ guia linear?  (Lida 411 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline brunus

  • Mini Robot
  • *
  • Mensagens: 240
Qual o patim p/ guia linear?
« em: 25 de Fevereiro de 2019, 19:41 »
Tenho umas guias lineares antigas e procuro o respectivo patim, mas não estou a conseguir encontrar uma referência para adquirir os respectivos patins com a garantia de compatibilidade.

As guias lineares são deste tipo e o patim de esferas que procuro será do género:

a guia tem um entalhe bem mais simples, não possui as faces angulares onde é suposto encostarem as esferas do patim e o único entalhe é um rasgo cilíndrico com profundidade igual ao raio.

O que consigo encontrar e mais proximo são as guias de referência MGN-12C/12H ou sistemas da HIWIN mas neles já rastreei todos os catálogos deles e não dei com nenhum sistema/guia com o mesmo perfil.

Alguém tem umas dicas que me possam ajudar na procura?

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.549
  • NERD!
Re: Qual o patim p/ guia linear?
« Responder #1 em: 25 de Fevereiro de 2019, 19:58 »
Julgava que os patins vinham casados com o guias por causa das tolerâncias.

Não tem nenhuma referência gravada na guia?

Offline brunus

  • Mini Robot
  • *
  • Mensagens: 240
Re: Qual o patim p/ guia linear?
« Responder #2 em: 25 de Fevereiro de 2019, 22:02 »
Julgava que os patins vinham casados com o guias por causa das tolerâncias.

Não tem nenhuma referência gravada na guia?
Sim vêm, mas também se podem adquirir os patins à parte pois são o elemento mais frágil do conjunto e por vezes a parte mais barata do sistema.

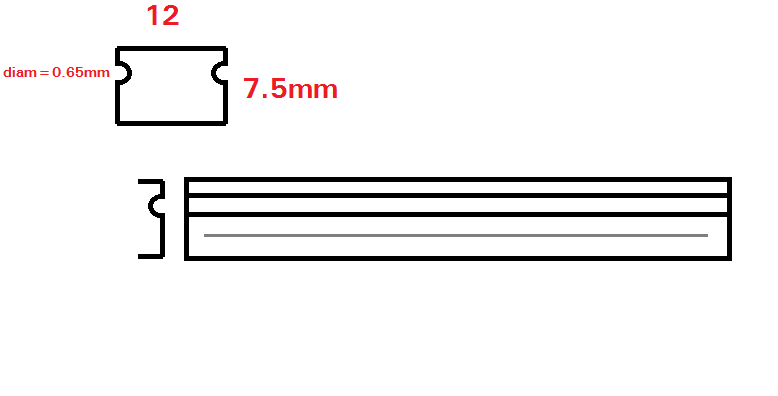

São guias recuperadas, já não tive acesso aos patins. As guias apresentam apenas um número "36", gravado a laser ou por electro-acção no topo da guia e olhando bem, possui uma linha de marca (linha cizenta) a este nível:

(até tinha deduzido enquanto escrevia o post anterior, mas acabei por apagar, ao supor que as esferas do patim respectivo poderem andarem na parte lateral, vertical da guia, e o rasgo ser só para o arame guia do patim e agora ao olhar para esta marca lateral e continua em toda as guias mas só até cerca de 5mm dos extremos, esta marca é do que parece ser).
« Última modificação: 25 de Fevereiro de 2019, 22:04 por brunus »
