Boas Pessoal...

Acabei a montagem do meu Motor Shield comprado na LusoRobotica Store...

Chegou tudo em condições como sempre (Ty Vm TigPT)

Vou colocar aqui umas fotos para que o pessoal que o compre depois o monte sem qualquer problema... (Já que não vem com manual de instruções)

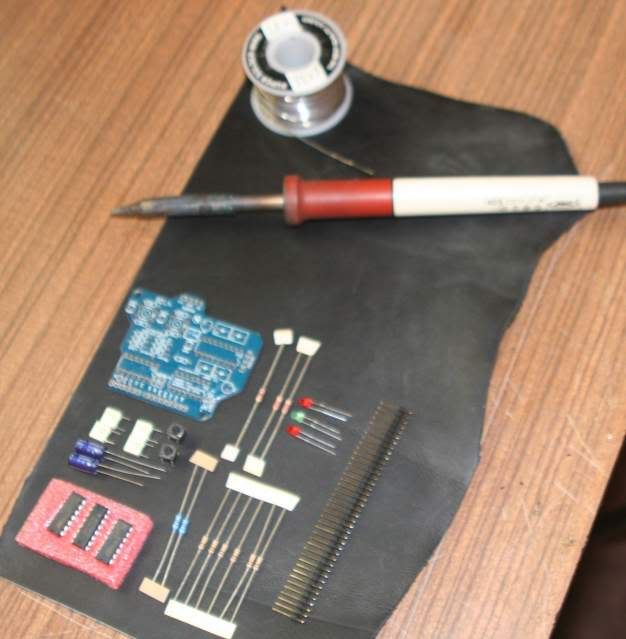

Material Necessário:
- Ferro de Soldar
- Solda (Estanho)

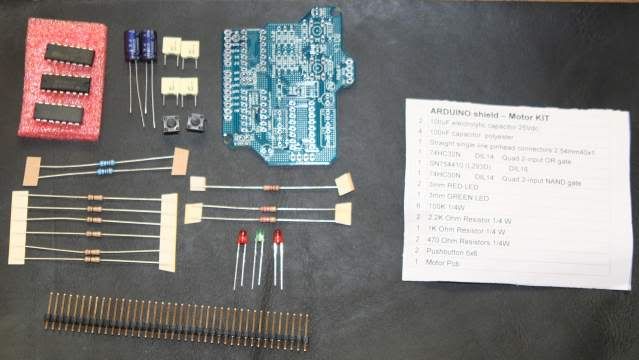

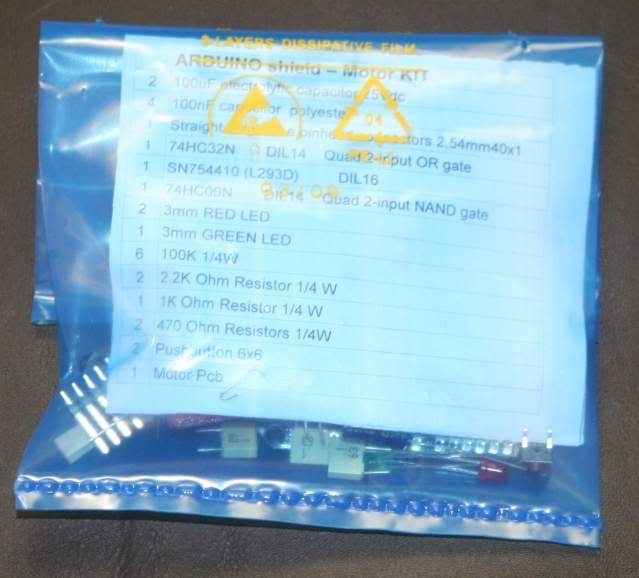

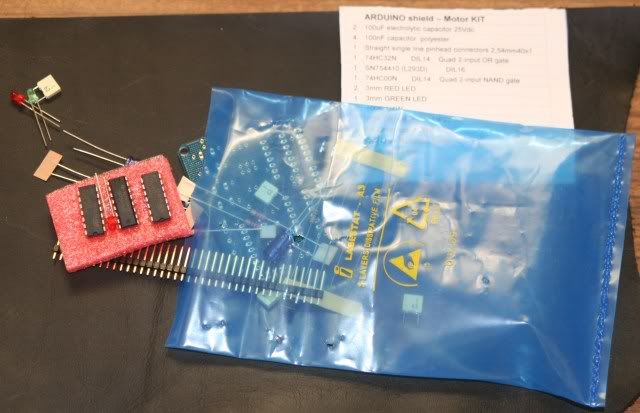

- Kit Motor Shield V3.0

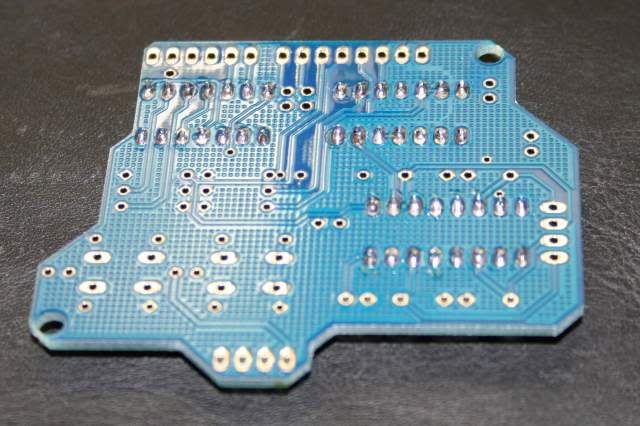

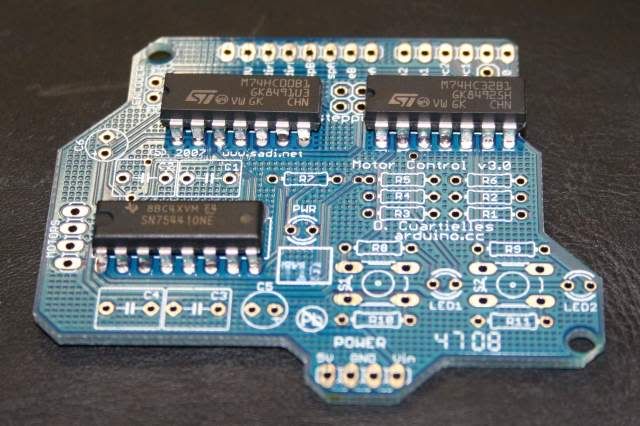

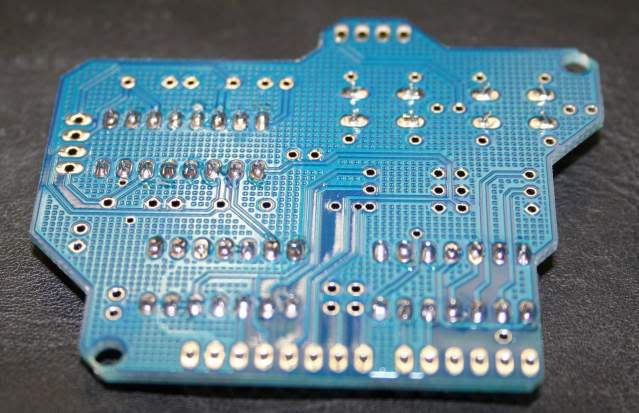

Depois de preparado o material comecei por colocar os CI's (Coloquem iguais aos da imagem ou seja o pino 1 paro o lado da saída para os Motores).

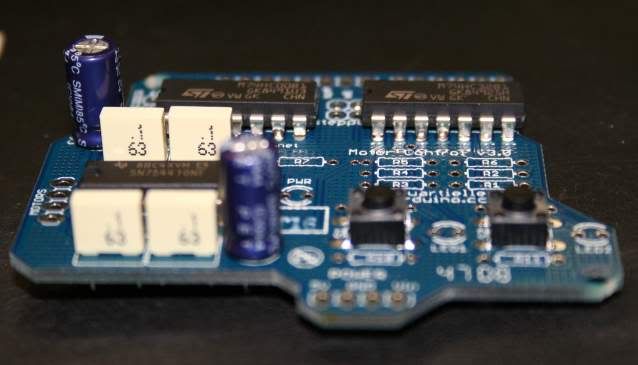

Depois Coloquei os dois Switch's.

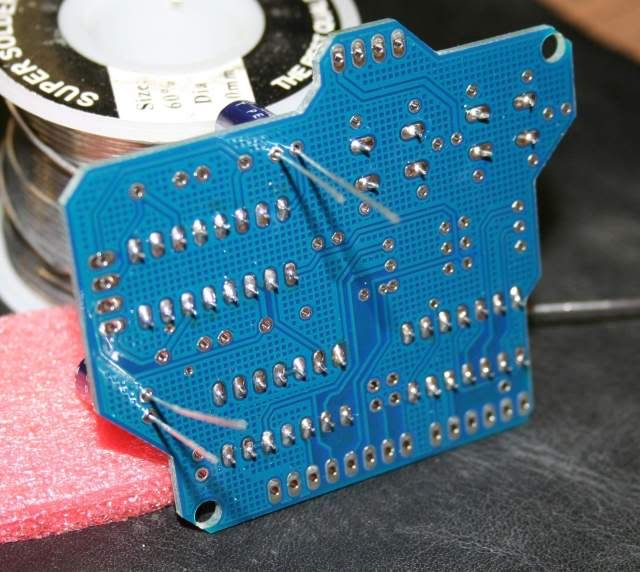

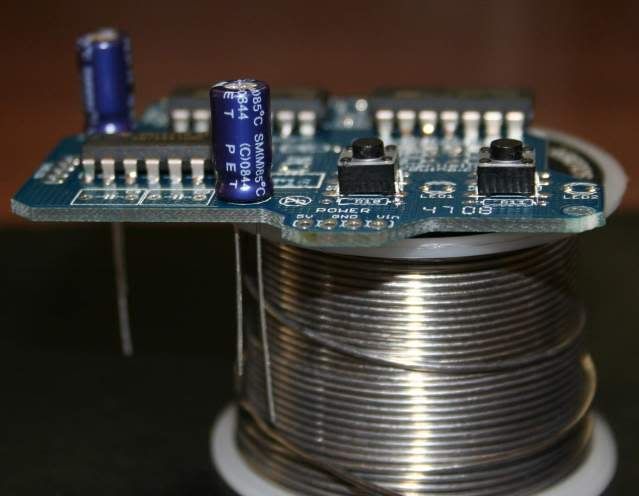

A seguir dos switch's coloquei os condensadores (Atenção à polaridade dos Electrolíticos, os de polyester é indiferente).









De seguida coloquei as resistencias e os leds (Atenção - os Led's têm polaridade e como tal a maneira correcta dos os colocar é da seguinde forma:
Led Verde: Colocar com a parte que tem a borda direita (Negativo) para o lado dos Switch's
Led do Switch S1: Colocar com o catodo (-) virado para a saida dos motores.
Led do Switch S2: Colocar com o anodo (-) virado para a saida dos motores.

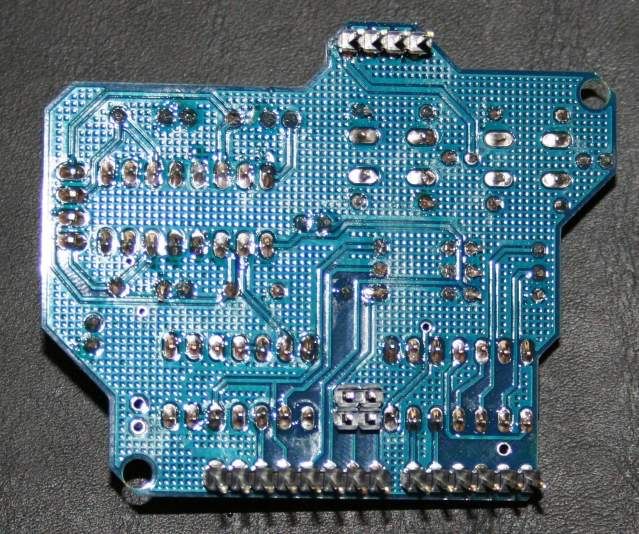

E por fim coloquei os Headers. (Atenção coloquem os pinos mais pequenos para o lado dos CI's).







E já esta... Agora so falta testar.... Mas isso fica para a continuação deste topico e noutro dia...

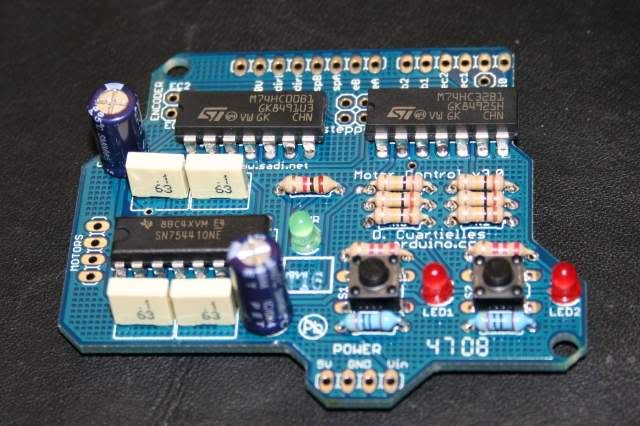

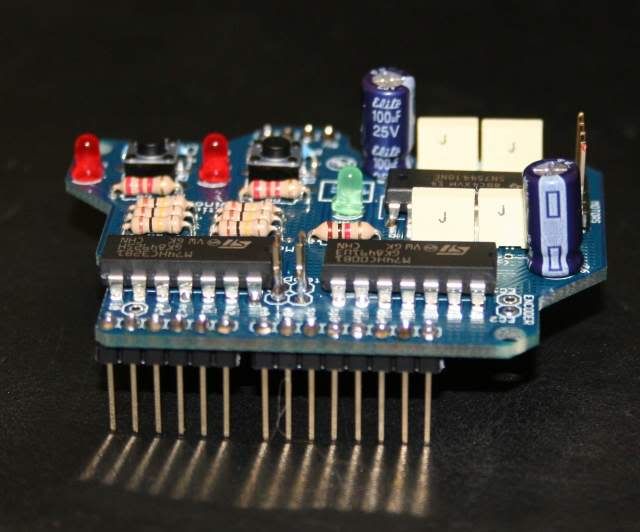

Motor Shield V3.0 Completo

Espero que tenham gostado
Cumps
AndréD.

[TigPT]

Muito bem, gostei bastante do tutorial, como tal até tens direito a um desconto de 2€ acumulável com outros descontos e promoções que podes consultar na tua página pessoal na loja.

Bons projectos

[metRo_]

Muito bem explicado, só chamei mais atenção dos condensadores electrolíticos espero que não te importes.
Direito a bónus

[AndréD.]

Boas...

Claro que nao me importo, antes pelo contrario, tenho é de agradecer pelo reparo que fizeste...

Obrigado TigPT....

A melhor forma de agradecer a esta comunidade por tudo o que já me ensinou é ensinar tambem e como tive possibilidade de fazer este tutorial nem pensei duas vezes...

Cumps
AndréD.

[AndréD.]

Boas Pessoal...

Hihi...  Enganei-me numa coisa, mas errar é humano e todos erramos logo eu nao sou excepção á regra...

Mas Já emendei e realcei, eram os leds que estavam ao contrario...

Cumps
AndréD.

[TigPT]

Obrigado pela errata!

Errar é humano, admitir e aprender com eles é ser-se superior
