O que é isto?

[Njay]

[Hugu]

é uma onda trapezoidal?..

[Sérgio_Sena]

uma porta a desligar ?

[beirao]

Epa uma transição de 15ns deve ser uma porta a desligar de um uC a desligar (como disse o asena) ou a comutação de um outro qualquer IC...

[afonso henriques]

uma onda quadrada ó curva
mas há ai um corte

[Hugu]

é o planalto mirandÊS!!!!

[maurosmartins]

Olá Njay,

isso é uma pergunta retórica, ou uma questão?

se for a primeira opção, eu tb acho que é uma porta a comutar.

Cumps, Mauro.

[Hugu]

O Njay ker pôr o pessoal a keimar neurónios!..

[vicardosof]

Uma porta a comutar. Provavelmente deve ser um CI daqueles TIPs.

[Njay]

Eheheh... aquilo veio daqui

[Njay]

Sim, é uma porta a comutar, um pino de um AVR. Estes micros de hoje comutam bem rapidinho, os sacaninhas.

E isto aqui, o que poderá ser???... E, principalmente, para que é que servirá???...



Estou a re-desenhar o painel frontal daí o aspecto esquisito.

[Hugu]

isso deve ser uma dakelas coisas de fazer sons esquisitos!

[senso]

Gosto do if its red its ON.
Tem aspecto de ser uma fonte de corrente constante, se assim o for aposto num LM317 configurado como fonte de corrente..

[Njay]

Naaah, uma sena de fazer sons esquisitos seria esta aqui:



Éééé... é parecido senso, mas não tem LM317, tem LM358 e dá para lidar com correntes até 3-4A.

[Njay]

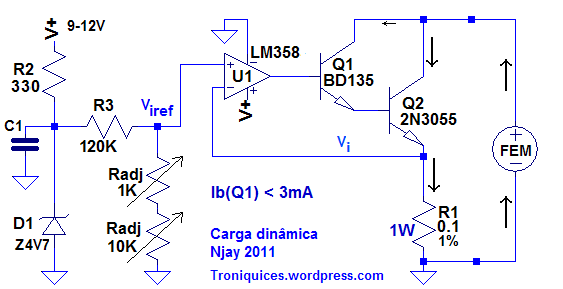

O esquema da caixa é basicamente isto:



Chamam-lhe carga dinâmica, carga regulável ou "sink" de corrente, e é um aparelhinho de teste muito à maneira. Quando o montei inicialmente tinha em mente usá-lo para fazer testes à corrente máxima de conversores DC-DC com que na altura andava a experimentar, mas entretanto fui descobrindo que isto tem mais umas aplicações muito interessantes. Dá para testar a corrente máxima de tudo o que seja fontes de alimentação (incluindo baterias), ajuda a traçar curvas de díodos, a medir capacidade de baterias e a medir resistências muito baixas que o multimetro não consegue medir, como a resistência interna de baterias, a resistência de saída de conversores DC-DC, a de cabos, etc.

A utilização desta carga é simples. Ligamo-la à saída da fonte que estamos a testar e regulamos a carga para a corrente que queremos. Antes eu tinha que andar fazer combinações de resistências para simular uma certa corrente, o que é obviamente chato, além de que para correntes maiorzinhas é complicado pois é preciso usar resistências de alta dissipação.

A seguir quero adicionar-lhe um micro e um LCD, para ver logo ali a corrente e tensão exacta na entrada da carga em vez de estar a usar o multimetro, e também para automatizar a carga, para poder aplicar sinais de teste controlados a partir de PC - só isto já faz com que a utilidade do aparelho duplique.
