Autor Tópico: Construir inversor  (Lida 1779 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline Kristey

  • Mini Robot
  • *
  • Mensagens: 753
Construir inversor
« em: 05 de Maio de 2014, 13:36 »
Boas, nao tenho nenhum conhecimento avançado sobre estes dispositivos, e dai ando a pesquisar na net.
Encontrei aqui um esquema com bons comentários posteriores para aprender o seu funcionamento.
http://www.aaroncake.net/circuits/inverter.asp?showcomments=all

A questao é que preciso que a frequencia seja muito superior (2kHz).
E na net so encontro gente a falar de inversores como "power supply" a 50 ou 60 Hz.
Será que alguem pode ajudar-me com uma informação relativa à frequência de saída?

Offline jm_araujo

  • Mini Robot
  • *
  • Mensagens: 2.124
  • NERD!
Re: Construir inversor
« Responder #1 em: 05 de Maio de 2014, 13:57 »
Quando se o termo inversor de forma genérica, costuma ser para uma tensão de saída de 110/220V a 50/60Hz.
Não faz muito sentido que seja a outra frequência porque os equipamentos de 220V não estão preparados para elas.

Se queres 2Khz deve ser para outro fim. Que tensão e potência é que querias à saída?


Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.920
Re: Construir inversor
« Responder #2 em: 05 de Maio de 2014, 20:34 »
Inversor é de uma tensão relativamente baixa (12VDC) para 230VAC 50HZ genericamente, como o @jm_araujo referiu.
Embora não seja o termo certo, é assim conhecido.

Seja como for o nome é conversor de tensão, pode ser um redutor, elevador, isolador ou autotranformador.
« Última modificação: 06 de Maio de 2014, 00:50 por dropes »

Offline ivitro

  • Mini Robot
  • *
  • Mensagens: 451
Re: Construir inversor
« Responder #3 em: 06 de Maio de 2014, 00:39 »
Um inversor transforma DC para AC independentemente das tensões e frequência.

A tensão pode ser sempre positiva, mas a corrente tem que ser alternada.


Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.920
Re: Construir inversor
« Responder #4 em: 06 de Maio de 2014, 00:58 »
A tensão pode ser sempre positiva, mas a corrente tem que ser alternada.
@ivitro, isso não tem sentido, a corrente acompanha sempre a tensão, o que pode acontecer é haver desfasamento por questões indutivas ou capacitivas. Se for indutivo a corrente atrasa-se e se for capacitivo esta adianta-se em relação à tensão.

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.483
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Construir inversor
« Responder #5 em: 06 de Maio de 2014, 01:09 »
Boas, nao tenho nenhum conhecimento avançado sobre estes dispositivos, e dai ando a pesquisar na net.
Encontrei aqui um esquema com bons comentários posteriores para aprender o seu funcionamento.
http://www.aaroncake.net/circuits/inverter.asp?showcomments=all

A questao é que preciso que a frequencia seja muito superior (2kHz).
E na net so encontro gente a falar de inversores como "power supply" a 50 ou 60 Hz.
Será que alguem pode ajudar-me com uma informação relativa à frequência de saída?

queres o inversor para fazer o quê? queres transformar que tensao DC para qta tensao AC? e porquê com frequencia 2KHz? vais fazer alguma antena? :P

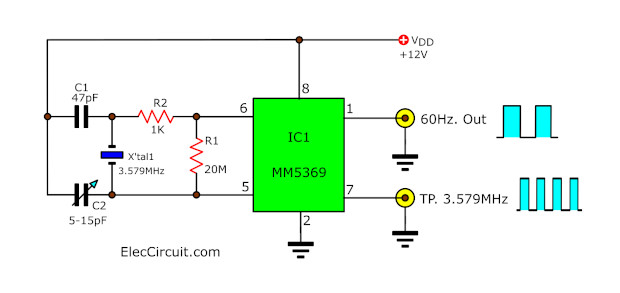

será tipo isto que queres?


e aqueles coisos que se usam nas lampadas fluorescentes T8? aquilo nao serve pra aumenta a frequencia dos 230VACs?..

http://mysite.du.edu/~etuttle/electron/elect27.htm#Penta
http://www.radiomuseum.org/tubes/tube_6sa7gt.html
« Última modificação: 06 de Maio de 2014, 01:45 por Hugu »

Offline ivitro

  • Mini Robot
  • *
  • Mensagens: 451
Re: Construir inversor
« Responder #6 em: 06 de Maio de 2014, 01:53 »
A tensão pode ser sempre positiva, mas a corrente tem que ser alternada.
@ivitro, isso não tem sentido, a corrente acompanha sempre a tensão, o que pode acontecer é haver desfasamento por questões indutivas ou capacitivas. Se for indutivo a corrente atrasa-se e se for capacitivo esta adianta-se em relação à tensão.

No inversor em concreto se calhar precipitei-me, terei que ver as configurações...

Mas se reparares os termos DC e AC é para a corrente. A tensão não tem que acompanhar a corrente e a corrente pode estar a alternar sem que a tensão alterne.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Construir inversor
« Responder #7 em: 06 de Maio de 2014, 02:32 »
É um inversor para el-wire, certo?
Mandas vir uma duzia deles deo ebay por meia duzia de €, não compras fio e ferrites para fazer sequer um transformador pelo peço que dás por inversores baratuchos, e o desenho do transformador tem a sua ciência, não é feito assim a olho.
Avr fanboy

Offline jmiguelff

  • Mini Robot
  • *
  • Mensagens: 204
Re: Construir inversor
« Responder #8 em: 06 de Maio de 2014, 11:03 »
Se for para el wire o senso tem razão.


Offline Kristey

  • Mini Robot
  • *
  • Mensagens: 753
Re: Construir inversor
« Responder #9 em: 14 de Maio de 2014, 04:53 »
Boas, na altura com o trabalho que tenho tido com este projecto nem voltei a vir aqui em tempo util de apanhar o topico nos posts recentes.

Quero o inversor de 2kHz precisamente para El Wire, e nem sei como nunca me lembrei de ir ver no ebay...
Pelos vistos compensa mesmo.
Mas ja agora, qual o componente circuito/familia de circuitos que manipula a frequencia do sinal?

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.390
  • Helpdesk do sitio
Re: Construir inversor
« Responder #10 em: 14 de Maio de 2014, 06:09 »
O mais barato possivel, é o transformador em si, e depois um transistor, uma resistência e um condensador, é um oscilador LC ou RLC, oscila naturalmente, os 2Khz ou outra frequência derivam dos valores usados.
Avr fanboy
