Autor Tópico: arduino com bateria de 50V- Lanterna 100w led  (Lida 8643 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline StrikerofDeath

  • Mini Robot
  • *
  • Mensagens: 103
arduino com bateria de 50V- Lanterna 100w led
« em: 19 de Julho de 2014, 15:16 »
Boa tarde. estou a magicar uma lanterna de 50w led (depois substituir o led por um de 100W), e estou a pensar usar 44,4V lipo (carregados chega aos 51V). penso que já requer algum nível de cuidado, pois 50V lipo já faz muito estrago se não for bem feito...
questões

como faço pwm aos 50V para o led?  o led (de 100W) gasta 3A a 31~35V...

posso fazer um simples divisor de tensão para monitorizar a bateria numa porta analógica? (carregada 51V, descarregada 40V)?

« Última modificação: 25 de Outubro de 2014, 14:36 por StrikerofDeath »

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.893
Re: arduino com bateria de 50V
« Responder #1 em: 19 de Julho de 2014, 15:39 »
Há alguma razão especial para a tensão da fonte ser tão alta?
PWM em 50V é mesmo para queimar o LED, isso vai sair caro, incluindo o preço do carregador LiPo.

Num divisor de tensão tens sempre uma perda dinâmica do valor a medir, sempre podes colocar um zener de valor alto (perto da tensão máxima da bateria) do positivo da bateria com uma resistência em série ao gnd a fazer de pulldown.

Bat 50V --- Zener 45V --- (medição) --- 10Kohms --- Gnd

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.125
  • Helpdesk do sitio
Re: arduino com bateria de 50V
« Responder #2 em: 19 de Julho de 2014, 15:56 »
Leds dessa potência não PENSES sequer em fazer controlo por voltagem, terás de usar uma fonte de corrente, idealmente um driver de leds dedicado..
Avr fanboy

Offline StrikerofDeath

  • Mini Robot
  • *
  • Mensagens: 103
Re: arduino com bateria de 50V
« Responder #3 em: 19 de Julho de 2014, 16:06 »
tenho andado com um led de 50W (~32V 1,5A) e o 'step up' a subir a tensão de 12V aquece bem,

não queria usar uma fonte para elevar a tensão, podendo assim também meter o led em modo strobe sem grande stress.
estive a ver baterias e encontrei umas em conta na hobbyking de 3 células, iria carregar em paralelo (carregador mais barato) e usar em serie.

então mas se fizer PWM e controlar a corrente de maneira a ela não passar dos 3A não resulta?

nesse caso não preciso de uma resistência a limitar depois do zener e antes da medição?

Offline StrikerofDeath

  • Mini Robot
  • *
  • Mensagens: 103
Re: arduino com bateria de 50V
« Responder #4 em: 19 de Julho de 2014, 16:11 »
Leds dessa potência não PENSES sequer em fazer controlo por voltagem, terás de usar uma fonte de corrente, idealmente um driver de leds dedicado..
tenho andado a fazer asneira da grossa então, o que vale é que são led's do ebay ;D
o que tenho ai em cima postado, meti um 'step up' de tensão regulável, e fui subindo a tensão ate o led atingir 1,5A de consumo.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.125
  • Helpdesk do sitio
Re: arduino com bateria de 50V
« Responder #5 em: 19 de Julho de 2014, 16:22 »
Tens de usar uma fonte que regula a corrente, ou seja, uma fonte de corrente constante, existem tanto em buck, como em boost, por exemplo a TI tem alguns IC's os mais comuns só vão até 1A, mas tambem facilmente fazes um regulador comutado:
http://www.instructables.com/id/Poormans-Buck/

Um led não é um component óhmico, a curva voltage/corrente não é constante, e á medida que o led aquece, para manteres a mesma corrente a tensão terá de variar.
Em leds de 20 ou 50mA, uma resistência serve, mas mesmo assim não é o ideal.

Existe alguns fórums dedicados só e apenas a lanternas de leds, um deles:
http://www.candlepowerforums.com/vb/content.php

Aconselho-te a perder umas horas por lá.
Avr fanboy

Offline StrikerofDeath

  • Mini Robot
  • *
  • Mensagens: 103
Re: arduino com bateria de 50V
« Responder #6 em: 19 de Julho de 2014, 16:55 »
percebi a ideia. por acaso estou também a fazer uma barra com led's de 10W e ai estou a usar os LM317 em modo corrente, mas só o fiz assim por achar mais simples e barato.

vou ler mais um pouco então, ver se o projecto é viável a nível de gasto diversão  :-\

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.364
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: arduino com bateria de 50V
« Responder #7 em: 19 de Julho de 2014, 17:57 »
qual é a ideia ou projecto em questao?...sabendo a utilidade tvz se encontrem soluçoes mais faceis..

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.125
  • Helpdesk do sitio
Re: arduino com bateria de 50V
« Responder #8 em: 19 de Julho de 2014, 18:03 »
qual é a ideia ou projecto em questao?...sabendo a utilidade tvz se encontrem soluçoes mais faceis..

Lê o primeiro tópico em vez de leres só o titulo, isto não é o slashdot.
Avr fanboy

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.364
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: arduino com bateria de 50V
« Responder #9 em: 19 de Julho de 2014, 18:10 »
qual é a ideia ou projecto em questao?...sabendo a utilidade tvz se encontrem soluçoes mais faceis..

Lê o primeiro tópico em vez de leres só o titulo, isto não é o slashdot.
:P
mas que tipo de lanterna? lanterna portatil e de mao? pra bicicleta? farol de carro?..

Offline StrikerofDeath

  • Mini Robot
  • *
  • Mensagens: 103
Re: arduino com bateria de 50V
« Responder #10 em: 19 de Julho de 2014, 19:23 »
algo transportável   :D tipo isto:

é mais diversão que utilidade. mas chegado a gastar, ficar algo apresentável como a da foto

o objectivo de usar o arduino era ter meia dúzia de funções, como luminosidade controlada por um potenciómetro, um botão de boost ( ir a potencia máxima) e um botão de strobe, estado da bateria e controlar a temperatura.


edit:

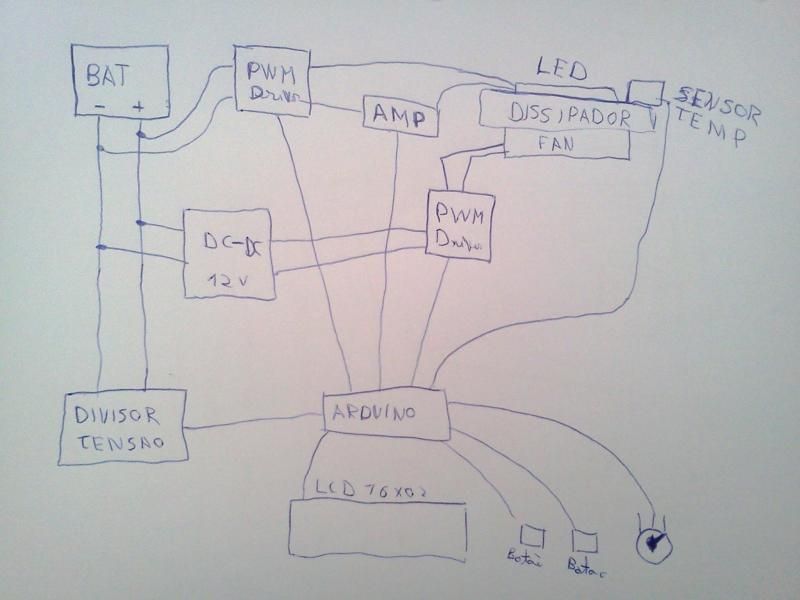

rascunho do que tinha ideia:

« Última modificação: 19 de Julho de 2014, 19:41 por StrikerofDeath »

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.893
Re: arduino com bateria de 50V
« Responder #11 em: 19 de Julho de 2014, 20:12 »
Acho que falta aí um decoupling e outra bateria só para o arduino

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.125
  • Helpdesk do sitio
Re: arduino com bateria de 50V
« Responder #12 em: 19 de Julho de 2014, 21:29 »
Um regulador de corrente boost, já que a bateria vai descarregar, e um attiny de 8 patas fazem tudo o que queres, tipo, usar um arduino para isso, é um bocadinho a rebentar na escala do over-kill.
Avr fanboy

Offline StrikerofDeath

  • Mini Robot
  • *
  • Mensagens: 103
Re: arduino com bateria de 50V
« Responder #13 em: 19 de Julho de 2014, 22:42 »
Acho que falta aí um decoupling e outra bateria só para o arduino
penso que estejas a falar de condensadores certo? estava a pensar usar a mesma, visto que vou ter os 12V para a fan, mais um 7805 deve dar nao?

senso, a ideia era mesmo não usar boost nenhum, as lipo vão descarregar ate aos ~40V, a partir dai o arduino tem de cortar senão vou ter problemas.
um pro mini, sai mais barato no ebay que um attiny por curiosidade  ;D

isto foi a minha ideia, por isso vim aqui pedir ajuda, pois com voltagens na ordem dos 50 nunca fiz nada mesmo, e fazer pwm a essa voltagem não tenho noção de como é...

Online jm_araujo

  • Mini Robot
  • *
  • Mensagens: 1.843
  • NERD!
Re: arduino com bateria de 50V
« Responder #14 em: 19 de Julho de 2014, 23:11 »
Carregar/descarregar 12 baterias de lítio em série/paralelo vai dar problemas graúdos (pelo sim pelo não fá-lo em espaços abertos e bem ventilados, sem objetos inflamáveis por perto)
