Autor Tópico: Fixar pulleys  (Lida 9093 vezes)

0 Membros e 1 Visitante estão a ver este tópico.

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Fixar pulleys
« em: 20 de Agosto de 2014, 01:21 »
Olá,
Tenho um sistema em que o movimento é realizado através de correias e não sei bem como fixar os pulleys.

Inicialmente tinha pensado em fazer um buraco onde colava um rolamento (solução direita na imagem), inseria um veio e depois fixava o pulley ao veio mas o facto de ter que colar e colocar 2 rolamentos (6mm) para o veio ficar estável é uma solução que queria evitar.

Depois vi estes rolamentos com uma falange (solução à esquerda na imagem) em que era só passar um parafuso, os rolamentos seriam o pulley e uma porca por cima, solução perfeita se a falange fosse maior :(

A única solução que encontro é o pulley entrar num parafuso, mas isso não vai criar muito atrito?

Que soluções aconselham? De salientar que só tenho a base para trabalhar, isto é, não posso colocar nada por cima  e tem que ter a menor altura possível.

Obrigado :)

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.502
  • Helpdesk do sitio
Re: Fixar pulleys
« Responder #1 em: 20 de Agosto de 2014, 12:53 »
A polie está livre, ou seja, não tem de ser presa a nenhum motor?
Onde tens a polie enfiada num veio, é o veio ir ao torno, ser aberto um rasgo e leva um freio, se não quiseres qualquer movimento axial, deixas 0.1 ou 0.2mm entre a polie/face do rolamento e o freio e depois calças essa folga com anilhas de precisão em aço.
Avr fanboy

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Re: Fixar pulleys
« Responder #2 em: 20 de Agosto de 2014, 14:01 »
Eu tenho um sistema deste genero. Tenho duas polies que estão nos motores e as outras (que ainda nao sei como fixar e estava a tentar trocar por rolamentos mas a falange destes não é suficientemente grande) só servem de guias.

Estás a dizer para colocar um freio entre a polie e o rolamento, é isso?

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.502
  • Helpdesk do sitio
Re: Fixar pulleys
« Responder #3 em: 20 de Agosto de 2014, 14:13 »
Não, em cima, em baixo tens a placa, em cima tens o freio que não deixa isso sair para fora.
Não estou a entender essa confusão de prender polies com rolamentos  ???
Avr fanboy

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Re: Fixar pulleys
« Responder #4 em: 20 de Agosto de 2014, 14:56 »
Não, em cima, em baixo tens a placa, em cima tens o freio que não deixa isso sair para fora.
Não estou a entender essa confusão de prender polies com rolamentos  ???

O meu problema é como prendo o rolamento na placa, colo o rolamento à placa? Na verdade não necessito do freio pois o pulley tem um parafuso para prender ao veio. A minha questão é mais pelo facto do rolamento ser colado à base(plástico) e o veio ao rolamento. O facto de ser colado não me dá muita confiança.


Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.502
  • Helpdesk do sitio
Re: Fixar pulleys
« Responder #5 em: 20 de Agosto de 2014, 15:45 »
A peça devia ter um bordo para o rolamento não sair, porque nunca vais conseguir um press-fit em plástico.
O veio no rolamento pode ser com um ou dois freios, depende se isso só se move para um lado ou se tem folga que dê para o veio fugir.
Avr fanboy

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Re: Fixar pulleys
« Responder #6 em: 20 de Agosto de 2014, 16:54 »
A peça devia ter um bordo para o rolamento não sair, porque nunca vais conseguir um press-fit em plástico.
O veio no rolamento pode ser com um ou dois freios, depende se isso só se move para um lado ou se tem folga que dê para o veio fugir.

O problema seria sempre como prender o rolamento ao plástico. Esta é a segunda solução e que funcionaria na perfeição não fosse a falange do rolamento ser muito pequena.

Atenção que estes problemas vêm todos do facto de estar muito limitado a nível de espaço.

Como se chamam as anilhas para colocar entre os rolamentos? é que as anlihas normais têm 3mm id e 7mm od. Eu precisava de umas com 3 id e 5 od.

Já pedi para me fazerem uma peça igual à que está em anexo para ver se funciona, desta forma já fico com uma falange de 1.8mm, espero que seja suficiente.

Já agora, para colar esta peça que será em alumínio ao rolamento que parece de aço como posso fazer?

Offline dropes

  • Mini Robot
  • *
  • Mensagens: 1.941
Re: Fixar pulleys
« Responder #7 em: 20 de Agosto de 2014, 17:05 »

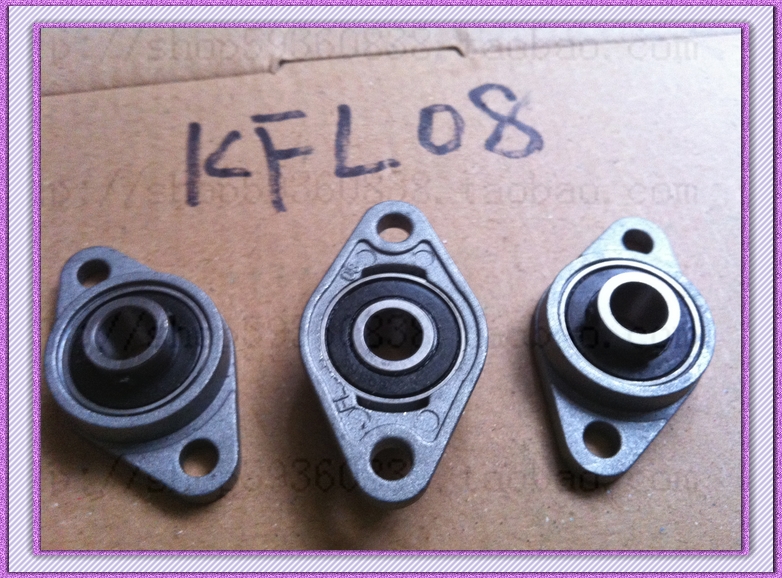

Existem suportes para rolamentos como este: http://pt.pabbos.com/Diamond-style-small-bearings-with-housings-zinc-alloy-micro-bearings-with-housings-KFL08-diameter-8MM_p14f66ce7d.shtml



Em último caso há malucos que usam anilhas para fixar  :P



Usar colas nunca foi opção, com vibração ou aquecimento acabam por se soltar.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.502
  • Helpdesk do sitio
Re: Fixar pulleys
« Responder #8 em: 20 de Agosto de 2014, 17:17 »
Cola de parafusos, só que o plástico é muito ondulado para garantir que a cola vai curar bem, dado que é um processo anaeróbico.
Avr fanboy

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Re: Fixar pulleys
« Responder #9 em: 20 de Agosto de 2014, 17:24 »
Cola de parafusos, só que o plástico é muito ondulado para garantir que a cola vai curar bem, dado que é um processo anaeróbico.

Neste caso estava a perguntar colar esta peça ao rolamento:

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.502
  • Helpdesk do sitio
Re: Fixar pulleys
« Responder #10 em: 20 de Agosto de 2014, 17:29 »
Cola de parafusos, loctite verde, só sai lhe deres com um maçarico.
Avr fanboy

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Re: Fixar pulleys
« Responder #11 em: 20 de Agosto de 2014, 17:30 »
Existem suportes para rolamentos como este: http://pt.pabbos.com/Diamond-style-small-bearings-with-housings-zinc-alloy-micro-bearings-with-housings-KFL08-diameter-8MM_p14f66ce7d.shtml



Em último caso há malucos que usam anilhas para fixar  :P



Usar colas nunca foi opção, com vibração ou aquecimento acabam por se soltar.

A primeira solução não existe para os tamanhos que quero mas a segunda seria uma boa forma de prender o rolamento na peça de plástico. O unico problema é que só consigo colocar um rolamento com 3mm (max 4mm) de altura e o veio em rolamentos com esta altura tem alguma folga. A unica maneira que consegui fazer com que o veio não não se mexesse foi com 2 rolamentos de 3mm mas isto mais freios e uma anilha para ficar os rolamentos já ficava ai com uns 9mm e já não dá :s

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Re: Fixar pulleys
« Responder #12 em: 20 de Agosto de 2014, 17:31 »
Cola de parafusos, loctite verde, só sai lhe deres com um maçarico.
Vou esperar que esta peça colada num rolamento sirva :) A solução com veio, freios e polias ficava muito alta.

Offline senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.502
  • Helpdesk do sitio
Re: Fixar pulleys
« Responder #13 em: 20 de Agosto de 2014, 17:33 »
Cuidado é a aplicar a cola, se vai para dentro do rolamento é lixo.
Isso do veio ter folga dentro do rolamento é defeito do veio..
E se achas que precisa de mais suporte, é deixar um colar para assentar na face do rolamento(só na interior para rodar livremente).
Avr fanboy

Offline metRo_

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 3.739
Re: Fixar pulleys
« Responder #14 em: 20 de Agosto de 2014, 17:36 »
Cuidado é a aplicar a cola, se vai para dentro do rolamento é lixo.
Isso do veio ter folga dentro do rolamento é defeito do veio..
E se achas que precisa de mais suporte, é deixar um colar para assentar na face do rolamento(só na interior para rodar livremente).

Já agora como se chamam esses colares?

Ou do rolamento não ser grande coisa lol porque ao mexer no veio vês o rolamento a ceder.
