Pressoestato 0-10V

[jcmacedo]

Bom dia,

Preciso da vossa ajuda, pois gostaria de saber se é possível fazer a leitura de um pressoestato 0-10V com o arduino.

deixo o link do equipamento em questão  : https://nu-way.co.uk/siemens-pressure-detector-c50181a-1

A ideia seria monitorizar a pressão existente e a de saída de uma garrafa de co2.

[jm_araujo]

Datasheet:
https://www.downloads.siemens.com/download-center/Download.aspx?pos=download&fct=getasset&id1=A6V10446472

Nada de especial, é só fazer um divisor resistivo para garantir que está dentro da gama do ADC, e garantir que a carga apresentada é maior que 10kohm (página 4, onde diz "Output signal QBE2003... DC 0 ...10 V, load > 10 k?, < 100 nF, 3-wire")
Tem em atenção que a alimentação tem de ser >12VDC (página 5)

[jcmacedo]

Datasheet:
https://www.downloads.siemens.com/download-center/Download.aspx?pos=download&fct=getasset&id1=A6V10446472

Nada de especial, é só fazer um divisor resistivo para garantir que está dentro da gama do ADC, e garantir que a carga apresentada é maior que 10kohm (página 4, onde diz "Output signal QBE2003... DC 0 ...10 V, load > 10 k?, < 100 nF, 3-wire")
Tem em atenção que a alimentação tem de ser >12VDC (página 5)

Obrigado pela breve resposta. Aproveitava e não querendo abusar seria possível fazer um rabisco das ligações entre o pressoestato e o arduino, por favor. Obrigado

[jm_araujo]

Serve?

[jcmacedo]

Serve?

Já ajudou e bastante !!!! Ficou so uma duvida , a ponta que sai do M(0) + 10K + 100nF ligam todos no negativo dos 12v correto ?

[jm_araujo]

GND dos 12V e o GND do Arduino, que tem de estar unidos.

[jcmacedo]

GND dos 12V e o GND do Arduino, que tem de estar unidos.

O cansaço do final do dia já não me deixa pensar. Tenho 3 GNR onde ligo os 3 ??
Obrigado

[jm_araujo]

Tem de estar todos ligados entre si / juntos / uns aos outros.
O GND do Arduino liga ao GND dos 12V (o "negativo"), liga ao GND do sensor, liga ao GND da resistência e ao GND do condensador.

Quando se dá um nome a um "fio" num esquema, como "+12V", "+5V", "VCC", "RST", "CLK ou  "GND" , quer dizer sempre que esse nome aparece repetido está ligado fisicamente às outras instâncias desse mesmo nome.
Quem diz nome diz símbolo. Exemplos:

[jcmacedo]

Tem de estar todos ligados entre si / juntos / uns aos outros.
O GND do Arduino liga ao GND dos 12V (o "negativo"), liga ao GND do sensor, liga ao GND da resistência e ao GND do condensador.

Quando se dá um nome a um "fio" num esquema, como "+12V", "+5V", "VCC", "RST", "CLK ou  "GND" , quer dizer sempre que esse nome aparece repetido está ligado fisicamente às outras instâncias desse mesmo nome.
Quem diz nome diz símbolo. Exemplos:

Obrigado, vou experimentar e ver se não torro nada

[jcmacedo]

Já agora mais uma dúvida, posso utilizar uma fonte de um portátil para alimentar tudo incluindo o Arduino. Correto??

Só tenho que colocar um stepdown para baixar de 12v para 9v.

Será isto??

Ok pode me chamar massarico a vontade

[jcmacedo]



Más noticias, agora que cheguei a casa verifiquei que o equipamento diz;

Siemens
QBE 2002-P10
100923A

24V ~ +-15% 50/60Hz / 18...33VDC
0...10VDC / 0...10bar
pmax.: 20bar /IP65/-40T80

Brow + G
Green -> U
white 0 M

https://www.downloads.siemens.com/download-center/Download.aspx?pos=download&fct=getasset&id1=39691

Voltei a estaca 0

[samc]

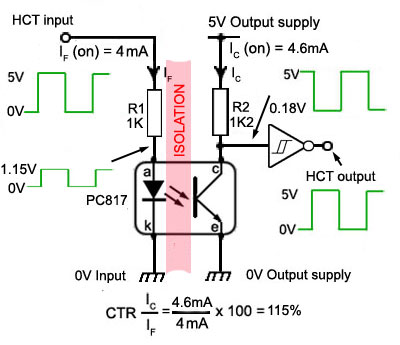

Uma outra solução será usar um optocoupler

[samc]

Esta imagem talvez seja melhor

[artur36]

Voltei a estaca 0

Porque voltaste á estaca zero?
Tudo o que foi dito atrás se mantém á excepção da alimentação, neste caso desde que a fonte de portátil forneça uma tensão entre 18 e 33 VDC funciona sem problemas.

Só mais uma nota, se vais colocar um regulador usa logo um comutado com saída a 5V, não tens necessidade de colocar dois reguladores em série.

[samc]

Este é um dos modelos mais comuns, é só pesquisares no Google pela sua utilizado que vais encontrar muita informação e tutoriais de como o utilizar em aplicações reais
https://www.vishay.com/docs/81181/4n35.pdf
