Laminadora/plastificadora para fazer PCB

Started by kast, 17 de January de 2011, 16:57

Previous topic - Next topic

0 Members and 1 Guest are viewing this topic.

kast

Pois o método que eu utilizo é o bitbang, que está descrito algures aqui no fórum.
Os electrões são nossos amigos !!! :D

senso

Com o FTDI lá com os 4 pinos, tenho ideia que isso é um ISP emulado, se meteres o sketch que vem com o IDE do arduino que se chama Arduino ISP ficas com um programador ISP e é só usar os 6 pinos ISP.
Avr fanboy

CBX

sim é emulado, mas com o Arduino ISP não se tem que usar de qualquer maneira outro I\O para o reset?

senso

Não, são os 6 pinos do header ISP, que é o conector padrão para ISP, que tem MISO, MOSI, SCK, RESET(que no modo ISP actua como um enable), +5v e massa.
Avr fanboy

kast

Preciso de alguma ajuda com os condensadores do circuito original.

Daquilo que pude ver no circuito original são utilizados dois condensadores directamente nos 220v AC.

Um que me parece que liga a fase e o neutro (C1) e outro que faz o mesmo mas junto da alimentação do motor (C2) que não se vê bem na foto mas está debaixo daqueles fios.



Alguém sabe se é aconselhável colocar e onde devo colocar isto na nova PCB da laminadora ?
Os electrões são nossos amigos !!! :D

CBX

porque é que em vez de usares esse circuito não fazes um "AC DIM" controlado com o PWM do micro controlador? não seria mais fácil?

kast

#51
Só não sei se devo colocar os condensadores na parte dos 220v
Os electrões são nossos amigos !!! :D

senso

Os condensadores devem estar lá para o motor não injectar muito ruido na linha dos 220v, se tinha antes convem ter depois, é que os relés a ligar e a desligar criam ruido tambem.
Avr fanboy

kast

Foi isso que pensei .... tipo decoupling.
Os electrões são nossos amigos !!! :D

CBX

Quote from: kast on 26 de January de 2011, 22:35
Não sei bem o que é um AC DIM. Será aquilo que faz as lâmpadas incandescentes reduzirem a intensidade de luz ?

é um exemplo, é que com o relé só consegues ligar ou desligar, não controlar a intensidade

kast

Os electrões são nossos amigos !!! :D

CBX

#56

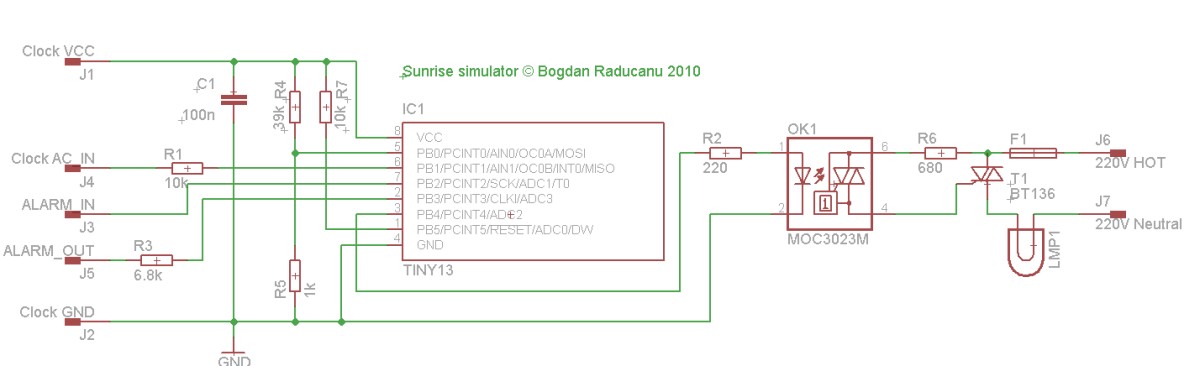

tens este exemplo, bastante simples

http://www.electrobob.com/sunrise_simulator/

com um simples termómetro ligado ao micro controlador podes controlar com precisão a temperatura que queres por software...

xiserre

basicamente e o que ele tem.. tem o termistor.. com o micro le a temperatura e vai ligando e desligando a rele para ligar e desligar a resistencia.. tens de por uma toleancia relativamente grande na temperatura, porque depois vais ter sempre a rele a ligar e desligar rapidamente.. precisas de ajuda em que?

kast

Preciso de saber se os condensadores dos 220v se colocam como estão no esquema.

Os electrões são nossos amigos !!! :D

xiserre

nao vejo grande utilidade para ele.. excepto se houvesse algum transformador dentro da maquina, serviria para anular o efeito da bobine do transformador, ou entao a resistencia de aquecimento ter alguma indutância.. mas se os 220v forem ligados so a bobine de aquecimento, nao me parece que haja problema
