breadUino

Started by guibot, 06 de February de 2009, 19:39

Previous topic - Next topic

0 Members and 1 Guest are viewing this topic.

andlig

Quote from: senso on 12 de September de 2012, 22:08
Ligas do header com o nome reset do arduino no pino 8 do atmega que é onde ligas o botão.



entao em vez de por o botao na breadboard posso usar o que esta na placa do arduino?

andlig

Quote from: TigPT on 06 de September de 2009, 11:57
QuoteNão é bem entre 5V e gnd, estes condensadores vão trocando por miúdos melhorar a qualidade do clock para que não haja clocks a mais ou a menos causados por ruído.
Esquece, estava a pensar nos pins 9 e 10.

Podes ;)




alguem estou este esquema com a placa do arduino?

muito obrigado

CBX

esse esquema é o minimo necessário para o arduino funcionar, está mais que testado

andlig

Quote from: CBX on 17 de September de 2012, 22:31
esse esquema é o minimo necessário para o arduino funcionar, está mais que testado


devo de ter azar porque a mim nao funciona, estou a comecar a nao conseguir racionar nada de jeito estou a usar a placa do arduino para alimentar-lo fora, mas tb nao consigo passar o codigo para ele, o mais provavel é desistir

muito obrigado

senso

Mostra umas fotografias da tua montagem, e onde é que compras-te o micro-controlador?
Avr fanboy

andlig

Quote from: senso on 17 de September de 2012, 22:38
Mostra umas fotografias da tua montagem, e onde é que compras-te o micro-controlador?

comprei na sonigate

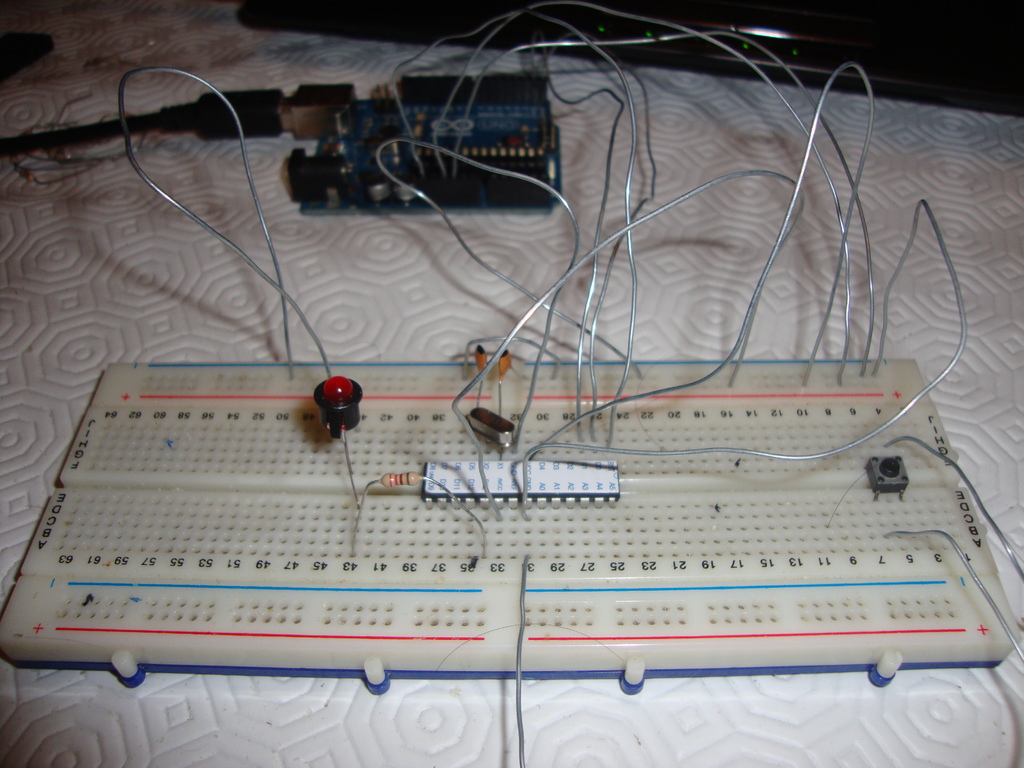

aqui esta uma foto, nao é la muito boa e a montagem tambem nao.



muito obrigado

senso

E foi vendido como tendo o bootloader do arduino já programado?
Devias meter um condensador de 100uF eletrolitico na breadboard, assim como um condensador ceramico de 100nF perto dos pinos de alimentação do atmega.
Avr fanboy

andlig

Quote from: senso on 17 de September de 2012, 22:49
E foi vendido como tendo o bootloader do arduino já programado?
Devias meter um condensador de 100uF eletrolitico na breadboard, assim como um condensador ceramico de 100nF perto dos pinos de alimentação do atmega.


sim, já tem o bootloader já programado

então é assim

condensador de 100uF eletrolitico na breadboard -----> aonde
condensador ceramico de 100nF perto dos pinos de alimentação do atmega ------> entre o pino 7 e o 8

será assim



senso

O eletrolitico metes no bus de alimentação, ou seja onde tem as riscas azul e vermelha que é onde tens massa e 5v, e sim o ceramico é um nos pinos 7 e 8 e outro nos pinos 20 e 22.
Avr fanboy

andlig

#129
Quote from: senso on 17 de September de 2012, 23:00
O eletrolitico metes no bus de alimentação, ou seja onde tem as riscas azul e vermelha que é onde tens massa e 5v, e sim o ceramico é um nos pinos 7 e 8 e outro nos pinos 20 e 22.

ok, assim ja junciona??


de resto esta tudo ok?

senso

Se realmente tiver o bootloader deve funcionar, e outra coisa, experimenta como sendo um Arduino Duemilanove e um Uno, é que os bootloaders têm velocidades diferentes.
Avr fanboy

andlig

#131
Quote from: senso on 17 de September de 2012, 23:06
Se realmente tiver o bootloader deve funcionar, e outra coisa, experimenta como sendo um Arduino Duemilanove e um Uno, é que os bootloaders têm velocidades diferentes.


e que eu pus o codigo do led no pin 13 e mesmo assim ele nao pisca, mas pus la placa do arduino, e tirei-o e coloquei na breadboard

assim como eu enviei a foto da para enviar os codigos?


é que tambem esta a dar-me este erro de envio avrdude: stk500_getsync(): not in sync: resp=0x00

LoneWolf

Boas, ....bem isso esta mau por ai :(  também estou a espera de material para fazer o meu ....só espero é que me corra melhor a mim....que eu já me tinha passado com isso se tivesse esses probs todos  ;D

Agora umas perguntas um pouco "parvas" esses fios que estas a usar são isolados? é que parecem serem só arame sem isolamento ou então parece ser daqueles que tem um banho de verniz para isolar..... e já agora como esta o RX e TX ligado? parece que esta RX para RX e TX para TX, penso que se tenha de cruzar isso, RX para TX e TX para RX.

Abraço.
Blog: A Visão do Lobo

Nick antigo: kilobyte

tr3s

Certifica-te que os condensadores do cristal são os certos!

Ja tive grandes dores de cabeça por ter recebido condensadores errados! Cheguei ao ponto de dessoldar tudo 3x, cada componente e SMD é lixado... No fim, substitui os condensadores por uns que tinha ca para casa e pum... funcionou!

;)
Tr3s
Daniel Gonçalves

Pedrock

Talvez seja melhor meter o ArduinoISP e programar sem bootloader ou programar o bootloader de novo.
