breadUino

Started by guibot, 06 de February de 2009, 19:39

Previous topic - Next topic

0 Members and 1 Guest are viewing this topic.

CBX

acabei agora de montar o meu e funcionou à 1º com o blink led  :P





tenho que comprar uma breadboard maior  :-[

cumps

TigPT

Sim senhor, contudo concordo que tens que comprar uma breadboard maior mas principalmente organizar melhor esses fios.

Tive um professor (Eng. Hernâni) que se visse essa breadboad, metia a sua lapiseira no meio dos fios e puxava!!! Grande senhor! :D

CBX

#62
quando não conseguir por lá mais nenhum fio ou ficar tudo emaranhado penso nisso, foi só para testar  ;D

quando fizer umas PCB's para um projecto que vou começar faço uma para o breaduino e soldo tudo como deve ser...

quanto à minha questão que deixei na pág anterior algum me sabe dizer alguma coisa???

cumps

Tyran

Só electrónica aérea lol

amando96

talvez me esteja a falhar a memoria, mas parece-me que o pushbutton não está ligado correctamente

tr3s

Quote from: amando96 on 10 de December de 2009, 18:00
talvez me esteja a falhar a memoria, mas parece-me que o pushbutton não está ligado correctamente

Os PushButtons de 4 pinos N.O., têm os pinos todos isolados. Quando o botão é pressionado os 4 pinos ficam todos a fazer contacto.
Tr3s
Daniel Gonçalves

Njay

ah ann, sim sr., um cliente satisfeito :)

O que deves mesmo mesmo mesmo mudar é o condensador de 100nF. Encurta-lhe as patas consideravelmente e encaixa-o nas mesmas filas em que dás a energia ao AVR e o mais próximo dele, porque ele assim tão afastado não faz o seu trabalho como deve ser.

Ainda não disse a ninguém mas já tenho uns PCBs EDuino, só que são poucos e ainda estou a preparar o "produto" para ter uma cara mais apetecível :).

CBX

#67
obrigado a todos, vou corrigir isso tudo quando soldar isso num PCB...  :D

já agora se optar por não usar o botão reset o pin 8 fica sem nada ligado correcto?

cumps

guibot

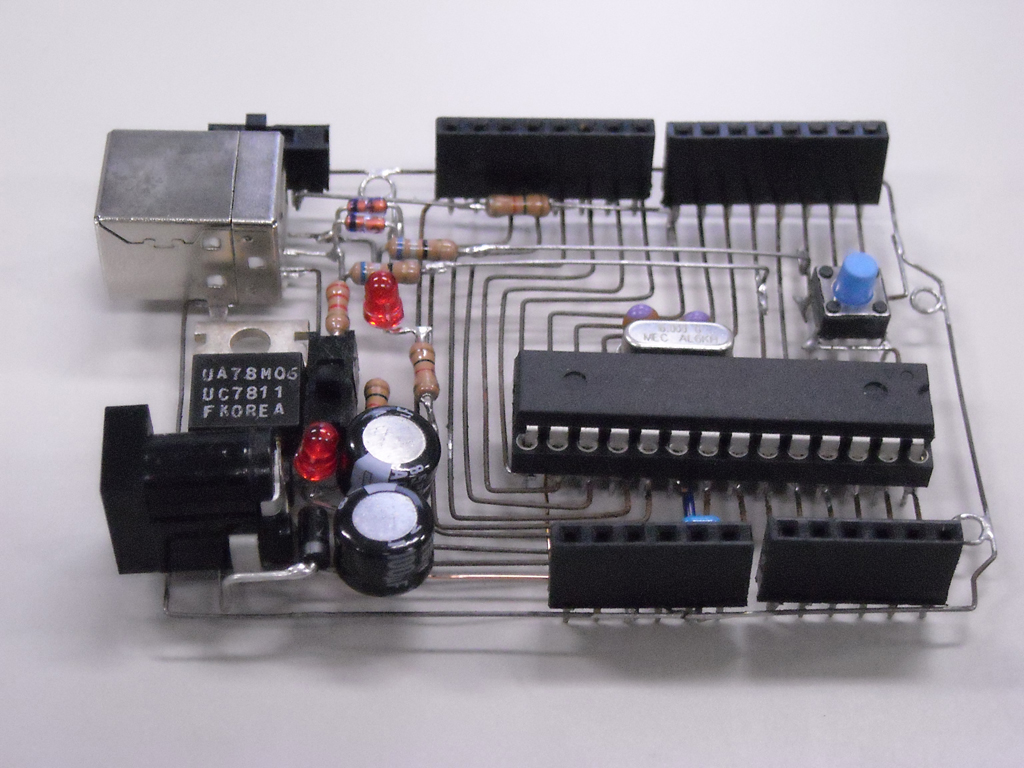

Já agora mostro-vos este projecto belíssimo, sabem-me explicar como é que a ligação USB funciona sem ser necessário o chip FTDI ?    É que isto assim é absolutamente fantástico!!!



http://www.geocities.jp/arduino_diecimila/obaka/project-7/index_en.html#top

metRo_

Ele pode utilizar o chip ftdi no cabo pois seria difícil soldar dessa maneira. Pode também usar o V-USB mas isto não tem compatibilidade com o Arduino pelo que sei.

guibot

#70
pois, mas parece que nem é uma coisa nem outra.

edit:
possivelmente é mesmo o V-USB
http://www.obdev.at/products/vusb/usbasploader.html

PDI

O electricista que fez esse circuito deve ter a mania que é escultor :D :D :D.
Alfredo Garcia

Njay

Tanto quanto me lembro o v-usb foi mesmo feito para AVR (não é possivel por a funcionar no PIC por motivos de performance).

Esse circuito tá fixe sim sr. Melhor que isso só um que já vi de um japonês que soldou os componentes todos entre as patas do AVR...

guibot

QuoteMelhor que isso só um que já vi de um japonês que soldou os componentes todos entre as patas do AVR

"One-chip Arduino" V.1 e V.2, ambos do mesmo autor, vê no final da página  :)

http://www.geocities.jp/arduino_diecimila/obaka/project-7/index_en.html#top

amando96

Quote from: tr3s on 10 de December de 2009, 18:03
Quote from: amando96 on 10 de December de 2009, 18:00
talvez me esteja a falhar a memoria, mas parece-me que o pushbutton não está ligado correctamente

Os PushButtons de 4 pinos N.O., têm os pinos todos isolados. Quando o botão é pressionado os 4 pinos ficam todos a fazer contacto.

ah, os que eu tenho aqui têm os pinos isolados aos pares  :o
