Autor Tópico: Tr3s µMouse - Micromouse  (Lida 58828 vezes)

0 Membros e 2 Visitantes estão a ver este tópico.

Offline zordlyon

  • Mini Robot
  • *
  • Mensagens: 1.744
Re: Tr3s µMouse - Micromouse
« Responder #120 em: 30 de Janeiro de 2012, 22:57 »
Tr3s sem duvida está uma coisa 5*...

E esse barulhinho não engana ninguem nos motores é mesmo da pwm...  ;)

Força com isso..

Cumprimentos,
André Carvalho.
Cumprimentos,
André Carvalho.

Offline tr3s

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 811
  • char x=1, y=5; x^=y^=x^=y;
Re: Tr3s µMouse - Micromouse
« Responder #121 em: 30 de Janeiro de 2012, 23:10 »
Thanks Zordlyon!  ;)

De qualquer maneira, vou fazer dois novos suportes para o novo microrato que vou desenvolver.
Um para suportar o motor ligado directamente às rodas e outro em que estas são ligadas a uma cremalheira para fazer desmultiplicação.
Talvez faça um suporte 2-em-1!

I'll keep you posted ;)
Tr3s
Daniel Gonçalves

Offline beirao

  • Mini Robot
  • *
  • Mensagens: 1.531
Re: Tr3s µMouse - Micromouse
« Responder #122 em: 30 de Janeiro de 2012, 23:16 »
Muito bom pah!!

E sim, esse barulho cheira mesmo a PWM ;) é definires a gama de valores de PWM para o qual os motores rodam e definires a gama de velocidade em função disso!!

Força que isso ta 5*
"O único lugar onde o sucesso vem antes do trabalho, é no dicionário" - Albert Einstein

Offline CBX

  • Mini Robot
  • *
  • Mensagens: 1.315
Re: Tr3s µMouse - Micromouse
« Responder #123 em: 30 de Janeiro de 2012, 23:18 »
muito bom, 5*

só falta vê-lo a andar  :D

Offline joao rexinho

  • Mini Robot
  • *
  • Mensagens: 183
  • http://sites.google.com/site/roboticaelectronica/
Re: Tr3s µMouse - Micromouse
« Responder #124 em: 31 de Janeiro de 2012, 14:14 »
Está magnífico sem dúvida, parabéns! :D
Quero ver o desempenho do ratinho, no solo! ;)
Eu já pensei fazer algo do género, mas a base do robô seria um shield do tamanho do arduino Uno, assim era só programar o arduino e colocar o shield  :)

http://sites.google.com/site/roboticaelectronica/home
Estudante de Engenharia Eletrônica e Telecomunicações em Aveiro

Offline tr3s

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 811
  • char x=1, y=5; x^=y^=x^=y;
Re: Tr3s µMouse - Micromouse
« Responder #125 em: 31 de Janeiro de 2012, 14:26 »
João Rexinho, com esta placa vais conseguir fazer exactamente o mesmo!

O objectivo é que as pessoas só tenham de programar!  ;)
Tr3s
Daniel Gonçalves

Offline joao rexinho

  • Mini Robot
  • *
  • Mensagens: 183
  • http://sites.google.com/site/roboticaelectronica/
Re: Tr3s µMouse - Micromouse
« Responder #126 em: 31 de Janeiro de 2012, 14:37 »
Então força nisso! Qualquer coisa que necessites, apita! ;)
http://sites.google.com/site/roboticaelectronica/home
Estudante de Engenharia Eletrônica e Telecomunicações em Aveiro

Offline tr3s

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 811
  • char x=1, y=5; x^=y^=x^=y;
Re: Tr3s µMouse - Micromouse
« Responder #127 em: 01 de Fevereiro de 2012, 02:27 »
Deixo-vos aqui um video que fiz hoje à pressa para testar a velocidade dos motores.
Estou com um problema na Ponte-H que não me permite tirar o máximo proveito dos motores e também não os estou a alimentar com a tensão recomendada, devia ser 5v e so estou a dar 3v.

Peço desculpa pela má qualidade, mas foi mesmo à pressa!

Tr3s
Daniel Gonçalves

Offline Hugu

  • Mini Robot
  • *
  • Mensagens: 5.585
  • Keyboard not found. Press any key to continue.
    • [url=www.g7electronica.net]G7 Electrónica.net[/url]
Re: Tr3s µMouse - Micromouse
« Responder #128 em: 01 de Fevereiro de 2012, 03:01 »
LOL tens de meter uns travoes ABS-ESP nisso! senao faz-te buracos nas paredes! :P  ;D

Online senso

  • Global Moderator
  • Mini Robot
  • *****
  • Mensagens: 9.668
  • Helpdesk do sitio
Re: Tr3s µMouse - Micromouse
« Responder #129 em: 01 de Fevereiro de 2012, 03:12 »
Isso anda que é uma coisa fenomal, consegues ter bom controlo com pwm?
Avr fanboy

Offline tr3s

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 811
  • char x=1, y=5; x^=y^=x^=y;
Re: Tr3s µMouse - Micromouse
« Responder #130 em: 01 de Fevereiro de 2012, 09:33 »
E creio que vai andar melhor quando meter os 5v em vez de 3v e com as cremalheiras para fazer desmultiplicação. Perco em velocidade mas ganho em controlo e força, o que é bom para travar tb  ;D
Ahaha
Até ao momento não fiz testes de travagem, mas os Stop que faço não estão a funcionar muito bem, se é que me faço entender! :D

Infelizmente ontem estraguei a ponte-h, os pinos de alimentação partiram ao tentar compor os componentes na placa. Vou demorar a fazer a substituição se não conseguir arranjar uma solução temporária... Se tiverem alguma dica, é bem vinda! Os pinos partiram à face do corpo do chip, se encostar la os fios ele funciona.

Neste momento tenho duas baterias para alimentar o circuito de forma independente. Uma para a ponte-h e outra para o resto. O que queria era ligar as duas em série e alimentar tudo. Desta forma teria 6v para a ponte-H e com um regulador os 3,3v/5v para o resto. Será que há alguma maneira elegante de fazer isto?
Assim, escusava de ter 3 baterias de forma a ter 6v na ponte-h, (2 série para a ponte-h e + 1 para o resto).
« Última modificação: 01 de Fevereiro de 2012, 10:00 por tr3s »
Tr3s
Daniel Gonçalves

Offline zordlyon

  • Mini Robot
  • *
  • Mensagens: 1.744
Re: Tr3s µMouse - Micromouse
« Responder #131 em: 01 de Fevereiro de 2012, 11:17 »
Tr3s espectaculo sem duvida nenhuma..

Que gaz lol...  ;D

Por acaso é uma pena ter acontecido isso das "pernas" da ponte terem partido.. :-\

Em relação a alimentação não te posso ajudar porque nao percebo muito, eu estou a fazer isso no meu tanque, mas estou a usar um conversor DC-DC da Texas...

Eles enviam samples se quiseres dar uma vista de olhos deixo aqui, mas deve ser um pouco grande para o que queres...
http://www.ti.com/product/pth08t230w&lpos=Middle_Container&lid=Alternative_Devices

Cumprimentos,
André Carvalho.
Cumprimentos,
André Carvalho.

Offline LoneWolf

  • Mini Robot
  • *
  • Mensagens: 763
  • ..Ser ou não ser não tem questão nenhuma...
    • A Visão do Lobo
Re: Tr3s µMouse - Micromouse
« Responder #132 em: 01 de Fevereiro de 2012, 15:27 »
Citar
Que gaz lol...  ;D

Concordo, isso anda numa belina dasss, se te descuidas num espaço aberto nunca mais o vês lolol
Blog: A Visão do Lobo

Nick antigo: kilobyte

Offline joao rexinho

  • Mini Robot
  • *
  • Mensagens: 183
  • http://sites.google.com/site/roboticaelectronica/
Re: Tr3s µMouse - Micromouse
« Responder #133 em: 01 de Fevereiro de 2012, 16:07 »
que velocidade!:D
Podes sempre usar um regulador de tensao, o LM7805, assim colocas as baterias em serie tem de dar no minimo 7V. assim podes alimentar a ponte h com o máximo de diferença de potencial, e ficas com 1 pino a 5v, apenas ficas reduzido a usar no máximo 1A. Vê o esquema(no meu esquema tem a possibilidade de carregar as baterias através de um painel solar)

http://sites.google.com/site/roboticaelectronica/home
Estudante de Engenharia Eletrônica e Telecomunicações em Aveiro

Offline tr3s

  • Administrator
  • Mini Robot
  • *****
  • Mensagens: 811
  • char x=1, y=5; x^=y^=x^=y;
Re: Tr3s µMouse - Micromouse
« Responder #134 em: 06 de Fevereiro de 2012, 10:51 »
Obrigado Joao Rexinho, decidi usar este "menino" XC6221, para fazer a regulação de energia do circuito.
O que acham?

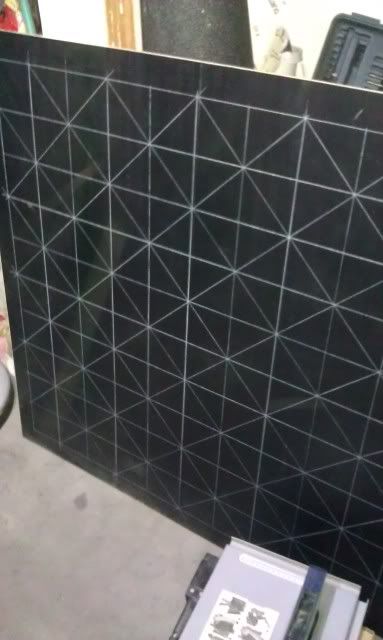

Entretanto, durante o fim de semana decidi dar descanso aos dois novos micromouses que estou a fazer (o uMouse v2 e o lInk - HalfSize) e comecei a fazer o labirinto para eles!

Optei por fazer um labirinto pequeno de 5x5 celulas e para tal uma placa de 1mX1m foi o suficiente. As dimensões oficiais para cada célula são de 18cmX18cm sendo que as paredes têm 1cm a 1,2cm de espessura.

Já fiz a base e as medições assim como os pilares ou "corners". Durante a semana vou aparafusar tudo no sítio!

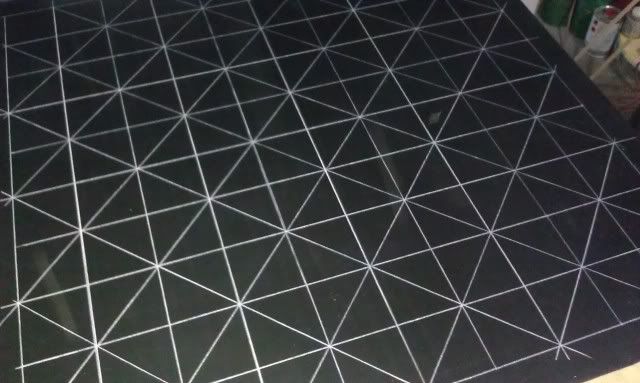

Também desenhei as marcações para quando tiver o Half-Size mouse pronto, o lInk, poder também fazer-lhe um labirinto sem grande esforço! :D

Ficam algumas fotos da base!  :D



Tr3s
Daniel Gonçalves
